375 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C9

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C9 0375 Lab2u

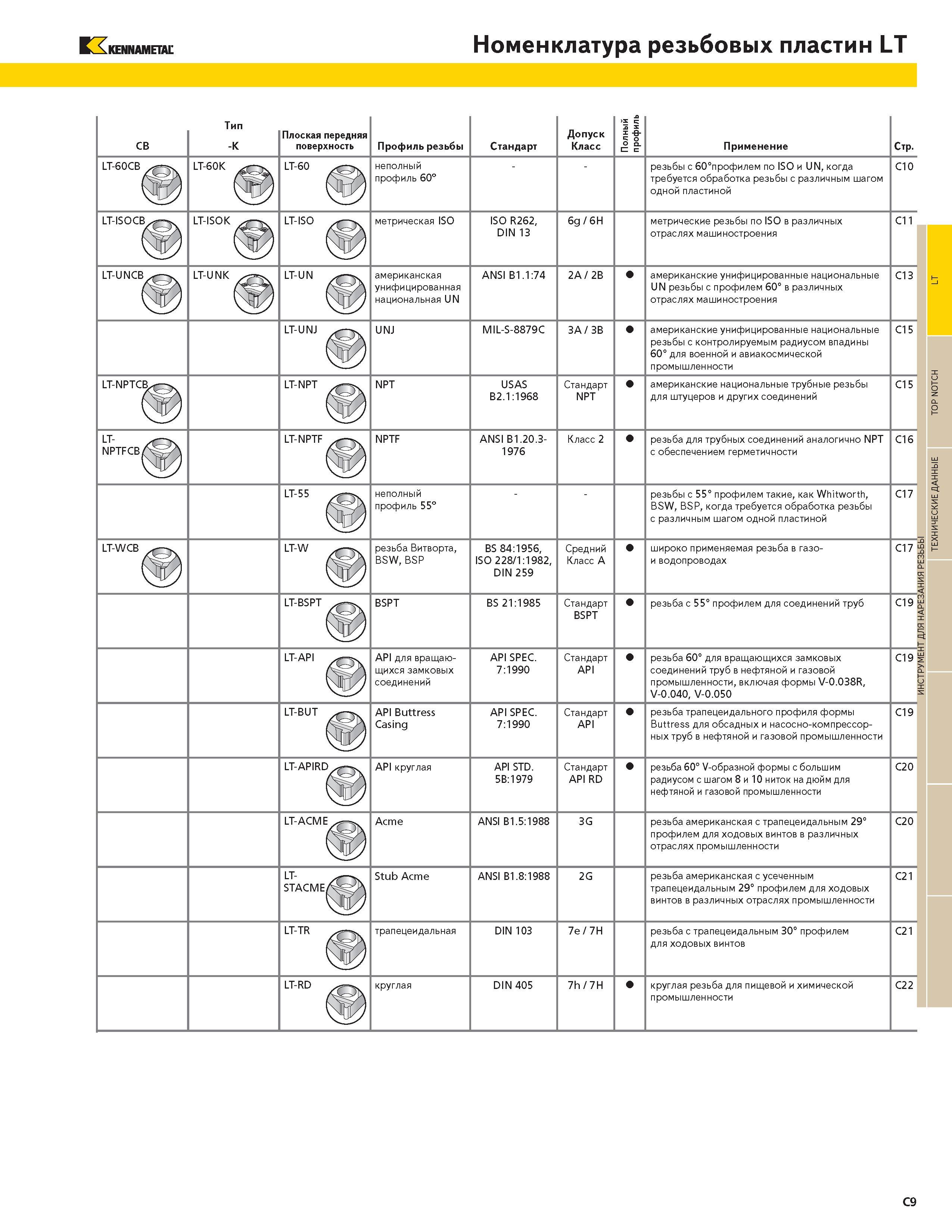

KENNAMETAL Номенклатура резьбовых пластин LT CB Тип -K Плоская передняя поверхность Профиль резьбы Стандарт Допуск Класс Полный профиль Применение Стр. LT-60CB( ) LT-60K LT-60 неполный профиль 60 резьбы с 60профилем по ISO и UN когда требуется обработка резьбы с различным шагом одной пластиной C10 LT-ISOC LT-ISOK LT-ISO метрическая ISO ISO R262 DIN 13 6g 6H метрические резьбы по ISO в различных отраслях машиностроения C11 LT-UNCB LT-UNK LT-UN американская унифицированная национальная UN ANSI B1.1:74 2A 2B американские унифицированные национальные UN резьбы с профилем 60 в различных отраслях машиностроения C13 LT-UNJ UNJ MIL-S-8879C 3A 3B американские унифицированные национальные резьбы с контролируемым радиусом впадины 60 для военной и авиакосмической промышленности C15 LT-NPTC LT-NPT NPT USAS B2.1:1968 Стандарт NPT американские национальные трубные резьбы для штуцеров и других соединений C15 LT- CTX NPTFCBA g LT-NPTF NPTF ANSI B1.20.3-1976 Класс 2 резьба для трубных соединений аналогично NPT с обеспечением герметичности C16 LT-55 неполный профиль 55 резьбы с 55 профилем такие как Whitworth BSW BSP когда требуется обработка резьбы с различным шагом одной пластиной C17 LT-WCB LT-W резьба Витворта BSW BSP BS 84:1956 ISO 228 1:1982 DIN 259 Средний Класс A широко применяемая резьба в газо-и водопроводах C17 LT-BSPT 1 BSPT BS 21:1985 Стандарт BSPT резьба с 55 профилем для соединений труб C19 LT-API API для вращающихся замковых соединений API SPEC. 7:1990 Стандарт API резьба 60 для вращающихся замковых соединений труб в нефтяной и газовой промышленности включая формы V-0.038R V-0.040 V-0.050 C19 LT-BUT API Buttress Casing API SPEC. 7:1990 Стандарт API резьба трапецеидального профиля формы Buttress для обсадных и насосно-компрессорных труб в нефтяной и газовой промышленности C19 LT-APIRD API круглая API STD. 5B:1979 Стандарт API RD резьба 60 V-образной формы с большим радиусом с шагом 8 и 10 ниток на дюйм для нефтяной и газовой промышленности C20 LT-ACME Acme ANSI B1.5:1988 3G резьба американская с трапецеидальным 29 профилем для ходовых винтов в различных отраслях промышленности C20 M C t Stub Acme ANSI B1.8:1988 2G резьба американская с усеченным трапецеидальным 29 профилем для ходовых винтов в различных отраслях промышленности C21 LT-TR трапецеидальная DIN 103 7e 7H резьба с трапецеидальным 30 профилем для ходовых винтов C21 LT-RD круглая DIN 405 7h 7H круглая резьба для пищевой и химической промышленности C22 C9 ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
