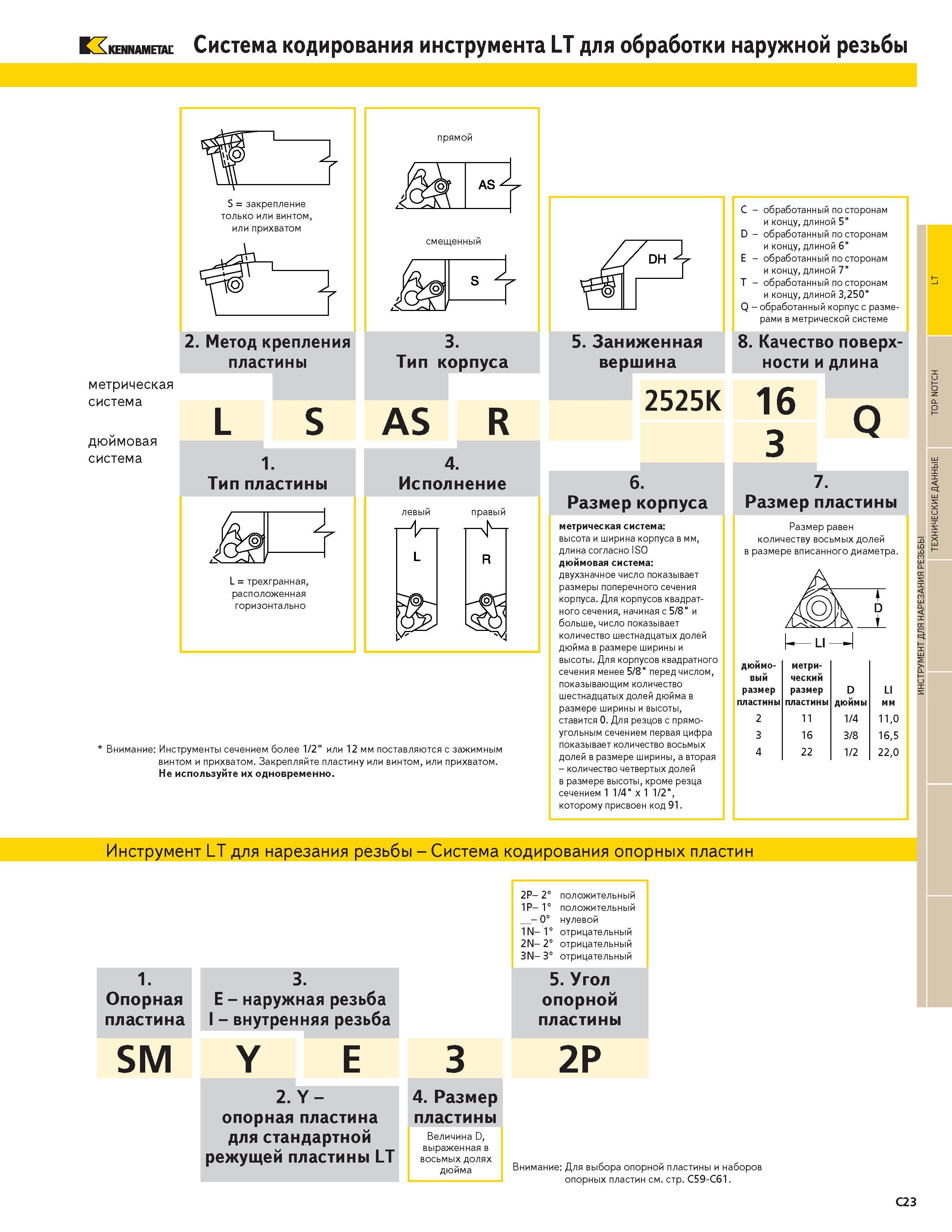

KENNAMETAL Система кодирования инструмента LT для обработки наружной резьбы метрическая система дюймовая система L S AS R Внимание Инструменты сечением более 1 2 или 12 мм поставляются с зажимным винтом и прихватом. Закрепляйте пластину или винтом или прихватом. Не используйте их одновременно. 5. Заниженная вершина 6. Размер корпуса метрическая система высота и ширина корпуса в мм длина согласно ISO дюймовая система двухзначное число показывает размеры поперечного сечения корпуса. Для корпусов квадратного сечения начиная с 5 8 и больше число показывает количество шестнадцатых долей дюйма в размере ширины и высоты. Для корпусов квадратного сечения менее 5 8 перед числом показывающим количество шестнадцатых долей дюйма в размере ширины и высоты ставится 0. Для резцов с прямоугольным сечением первая цифра показывает количество восьмых долей в размере ширины а вторая - количество четвертых долей в размере высоты кроме резца сечением 1 1 4 x 1 1 2 которому присвоен код 91. C - обработанный по сторонам и концу длиной 5 D - обработанный по сторонам и концу длиной 6 E - обработанный по сторонам и концу длиной 7 T - обработанный по сторонам и концу длиной 3250 Q - обработанный корпус с размерами в метрической системе 8. Качество поверхности и длина 2525K 16 3 Q 7. Размер пластины Размер равен количеству восьмых долей в размере вписанного диаметра. дюймо- метри- вый ческий размер размер D LI пластины пластины дюймы мм 2 11 1 4 110 3 16 3 8 165 4 22 1 2 220 Инструмент LT для нарезания резьбы - Система кодирования опорных пластин 1. Опорная пластина E - наружная резьба - внутренняя резьба SM Y E 2. Y -опорная пластина для стандартной режущей пластины LT 3 4. Размер пластины Величина D выраженная в восьмых долях дюйма 2P- 2 положительный 1P- 1 положительный - 0 нулевой 1N- 1 отрицательным 2N- 2 отрицательным 3N- 3 отрицательный 5. Угол опорной пластины 2P Внимание Для выбора опорной пластины и наборов опорных пластин см. стр. C59-C61. C23 ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ ТЕХНИЧЕСКИЕ ДАННЫЕ TOP NOTCH LT
