368 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.C2

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. C2 0368 Lab2u

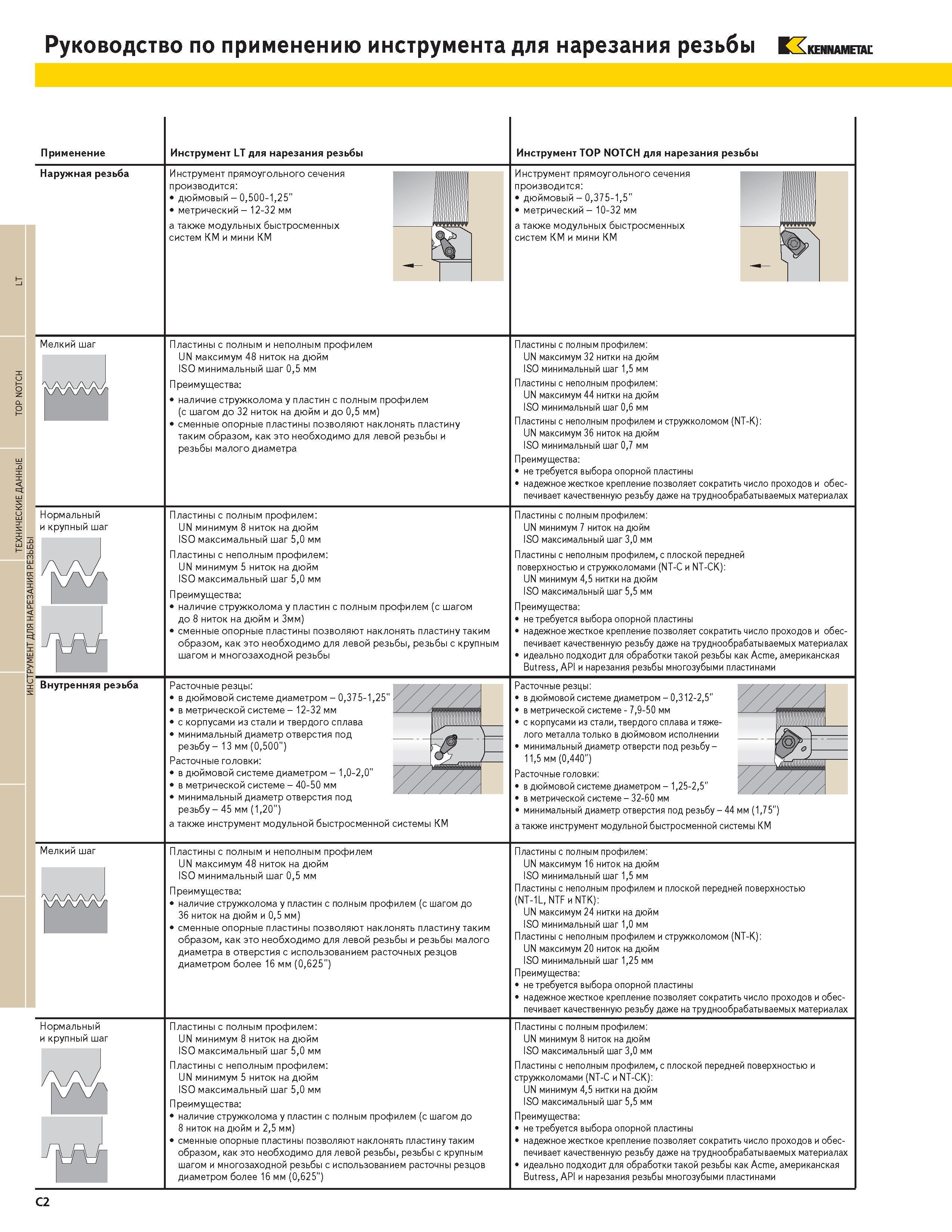

ТЕХНИЧЕСКИЕ ДАННЫ1Е TOP NOTCH LT Руководство по применению инструмента для нарезания резьбы KENNAMETAL Применение Инструмент LT для нарезания резьбы Инструмент TOP NOTCH для нарезания резьбы Наружная резьба Инструмент прямоугольного сечения производится дюймовый - 0500-125" метрический - 12-32 мм а также модульных быстросменных систем КМ и мини КМ Инструмент прямоугольного сечения производится дюймовый - 0375-15" метрический - 10-32 мм а также модульных быстросменных систем КМ и мини КМ Мелкий шаг Пластины с полным и неполным профилем UN максимум 48 ниток на дюйм ISO минимальный шаг 05 мм Преимущества наличие стружколома у пластин с полным профилем (с шагом до 32 ниток на дюйм и до 05 мм) сменные опорные пластины позволяют наклонять пластину таким образом как это необходимо для левой резьбы и резьбы малого диаметра Пластины с полным профилем UN максимум 32 нитки на дюйм ISO минимальный шаг 15 мм Пластины с неполным профилем UN максимум 44 нитки на дюйм ISO минимальный шаг 06 мм Пластины с неполным профилем и стружколомом (NT-K) UN максимум 36 ниток на дюйм ISO минимальный шаг 07 мм Преимущества не требуется выбора опорной пластины надежное жесткое крепление позволяет сократить число проходов и обеспечивает качественную резьбу даже на труднообрабатываемых материалах Нормальный и крупный шаг Пластины с полным профилем UN минимум 8 ниток на дюйм ISO максимальный шаг 50 мм Пластины с неполным профилем UN минимум 5 ниток на дюйм ISO максимальный шаг 50 мм Преимущества наличие стружколома у пластин с полным профилем (с шагом до 8 ниток на дюйм и 3мм) сменные опорные пластины позволяют наклонять пластину таким образом как это необходимо для левой резьбы резьбы с крупным шагом и многозаходной резьбы Пластины с полным профилем UN минимум 7 ниток на дюйм ISO максимальный шаг 30 мм Пластины с неполным профилем с плоской передней поверхностью и стружколомами (NT-С и NT-CK) UN минимум 45 нитки на дюйм ISO максимальный шаг 55 мм Преимущества не требуется выбора опорной пластины надежное жесткое крепление позволяет сократить число проходов и обеспечивает качественную резьбу даже на труднообрабатываемых материалах идеально подходит для обработки такой резьбы как Acme американская Butress API и нарезания резьбы многозубыми пластинами Внутренняя реэьба Расточные резцы в дюймовой системе диаметром - 0375-125" в метрической системе - 12-32 мм с корпусами из стали и твердого сплава минимальный диаметр отверстия под резьбу - 13 мм (0500") Расточные головки в дюймовой системе диаметром - 10-20" в метрической системе - 40-50 мм минимальный диаметр отверстия под резьбу - 45 мм (120") а также инструмент модульной быстросменной системы КМ Расточные резцы в дюймовой системе диаметром - 0312-25" в метрической системе - 79-50 мм с корпусами из стали твердого сплава и тяжелого металла только в дюймовом исполнении минимальный диаметр отверсти под резьбу -115 мм (0440") Расточные головки в дюймовой системе диаметром - 125-25" в метрической системе - 32-60 мм минимальный диаметр отверстия под резьбу - 44 мм (175" а также инструмент модульной быстросменной системы КМ Мелкий шаг Пластины с полным и неполным профилем UN максимум 48 ниток на дюйм ISO минимальный шаг 05 мм Преимущества наличие стружколома у пластин с полным профилем (с шагом до 36 ниток на дюйм и 05 мм) сменные опорные пластины позволяют наклонять пластину таким образом как это необходимо для левой резьбы и резьбы малого диаметра в отверстия с использованием расточных резцов диаметром более 16 мм (0625") Пластины с полным профилем UN максимум 16 ниток на дюйм ISO минимальный шаг 15 мм Пластины с неполным профилем и плоской передней поверхностью (NT-1L NTF и NTK) UN максимум 24 нитки на дюйм ISO минимальный шаг 10 мм Пластины с неполным профилем и стружколомом (NT-K) UN максимум 20 ниток на дюйм ISO минимальный шаг 125 мм Преимущества не требуется выбора опорной пластины надежное жесткое крепление позволяет сократить число проходов и обеспечивает качественную резьбу даже на труднообрабатываемых материалах Нормальный и крупный шаг Пластины с полным профилем UN минимум 8 ниток на дюйм ISO максимальный шаг 50 мм Пластины с неполным профилем UN минимум 5 ниток на дюйм ISO максимальный шаг 50 мм Преимущества наличие стружколома у пластин с полным профилем (с шагом до 8 ниток на дюйм и 25 мм) сменные опорные пластины позволяют наклонять пластину таким образом как это необходимо для левой резьбы резьбы с крупным шагом и многозаходной резьбы с использованием расточны резцов диаметром более 16 мм (0625") Пластины с полным профилем UN минимум 8 ниток на дюйм ISO максимальный шаг 30 мм Пластины с неполным профилем с плоской передней поверхностью и стружколомами (NT-С и NT-CK) UN минимум 45 нитки на дюйм ISO максимальный шаг 55 мм Преимущества не требуется выбора опорной пластины надежное жесткое крепление позволяет сократить число проходов и обеспечивает качественную резьбу даже на труднообрабатываемых материалах идеально подходит для обработки такой резьбы как Acme американская Butress API и нарезания резьбы многозубыми пластинами C2
