355 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B87

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B87 0355 Lab2u

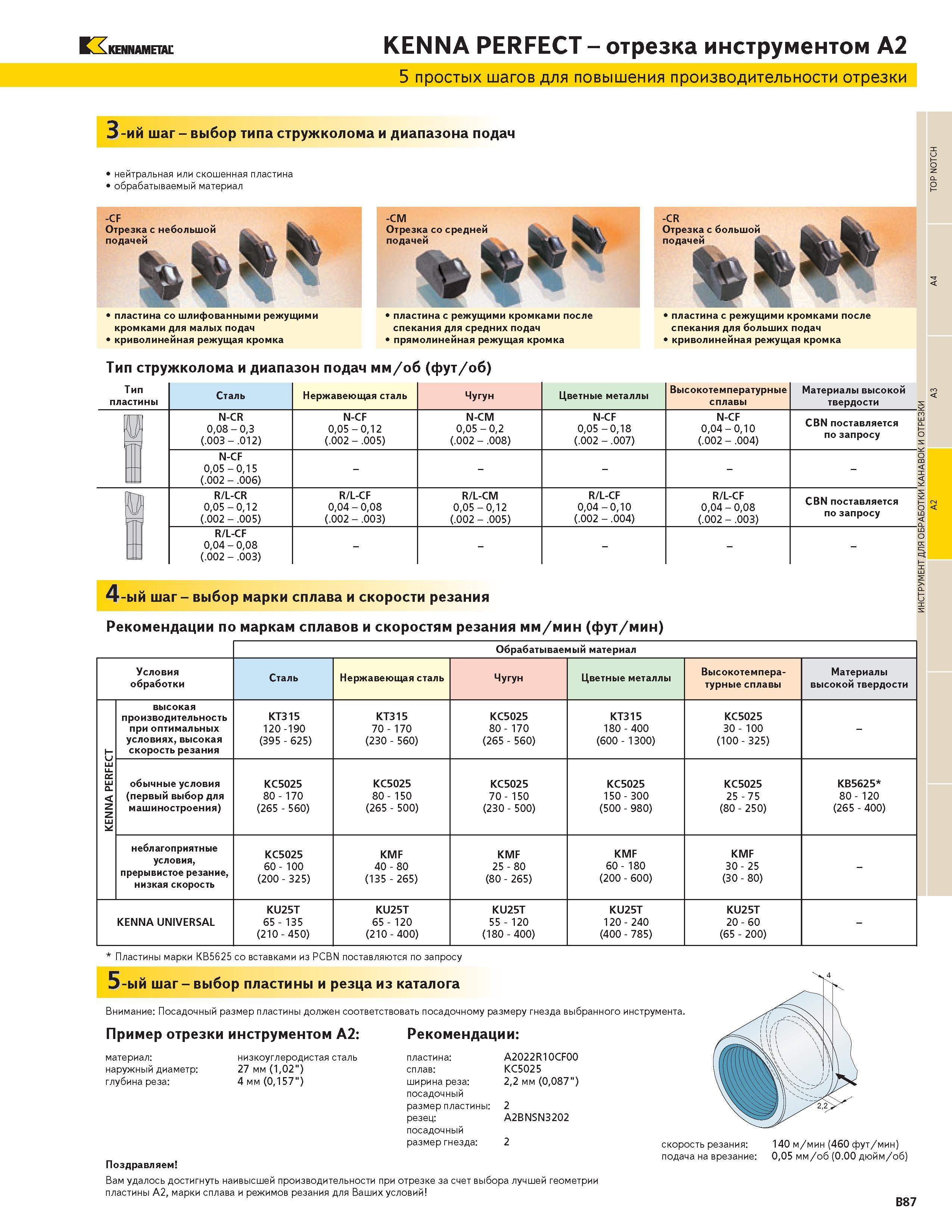

KENNAMETAL KENNA PERFECT - отрезка инструментом A2 5 простых шагов для повышения производительности отрезки 3 -ий шаг - выбор типа стружколома и диапазона подач нейтральная или скошенная пластина обрабатываемый материал -CF Отрезка с небольшой подачей -CM v Отрезка средней подачей -CR Отрезка с большой подачей 1 пластина шлифованными режущими кромками для малых подач 1 криволинейная режущая кромка пластина с режущими кромками после спекания для средних подач прямолинейная режущая кромка Тип стружколома и диапазон подач мм/об (фут об) Тип пластины пластина с режущими кромками после спекания для больших подач криволинейная режущая кромка Материалы высокой твердости Сталь Нержавеющая сталь Чугун Цветные металлы Высокотемпературные сплавы N-CR 008 - 03 (.003 - .012) N-CF 005 - 012 (.002 - .005) N-CM 005 - 02 (.002 - .008) N-CF 005 - 018 (.002 - .007) N-CF 004 - 010 (.002 - .004) N-CF 005 - 015 (.002 - .006) - R L-CR 005 - 012 (.002 - .005) R L-CF 004 - 008 (.002 - .003) R L-CM 005 - 012 (.002 - .005) R L-CF 004 - 010 (.002 - .004) R L-CF 004 - 008 (.002 - .003) R L-CF 004 - 008 (.002 - .003) - CBN поставляется по запросу CBN поставляется по запросу 4-ый шаг - выбор марки сплава и скорости резания Рекомендации по маркам сплавов и скоростям резания мм мин (фут/мин) Обрабатываемый материал Условия обработки Сталь Нержавеющая сталь Чугун Цветные металлы Высокотемпературные сплавы Материалы высокой твердости KENNA PERFECT высокая производительность при оптимальных условиях высокая скорость резания KT315 120 -190 (395 - 625) KT315 70 - 170 (230 - 560) KC5025 80 - 170 (265 - 560) KT315 180 - 400 (600 - 1300) KC5025 30 - 100 (100 - 325) - обычные условия (первый выбор для машиностроения) KC5025 80 - 170 (265 - 560) KC5025 80 - 150 (265 - 500) KC5025 70 - 150 (230 - 500) KC5025 150 - 300 (500 - 980) KC5025 25 - 75 (80 - 250) KB5625 80 - 120 (265 - 400) неблагоприятные условия прерывистое резание низкая скорость KC5025 60 - 100 (200 - 325) KMF 40 - 80 (135 - 265) KMF 25 - 80 (80 - 265) KMF 60 - 180 (200 - 600) KMF 30 - 25 (30 - 80) - KENNA UNIVERSAL KU25T 65 - 135 (210 - 450) KU25T 65 - 120 (210 - 400) KU25T 55 - 120 (180 - 400) KU25T 120 - 240 (400 - 785) KU25T 20 - 60 (65 - 200) - Пластины марки КВ5625 вставками из PCBN поставляются по запросу 5-ый шаг - выбор пластины и резца из каталога Внимание Посадочный размер пластины должен соответствовать посадочному размеру гнезда выбранного инструмента. Пример отрезки инструментом A2 Рекомендации материал наружный диаметр глубина реза низкоуглеродистая сталь 27 мм (102м) 4 мм (0157") пластина сплав ширина реза посадочный размер пластины резец посадочный размер гнезда A2022R10CF00 KC5025 22 мм (0087") 2 A2BNSN3202 2 Поздравляем Вам удалось достигнуть наивысшей производительности при отрезке за счет выбора лучшей геометрии пластины А2 марки сплава и режимов резания для Ваших условий скорость резания 140 мин (460 фут/мин) подача на врезание 005 мм/об (0.00 дюйм/об) B87 ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ TOP NOTCH
