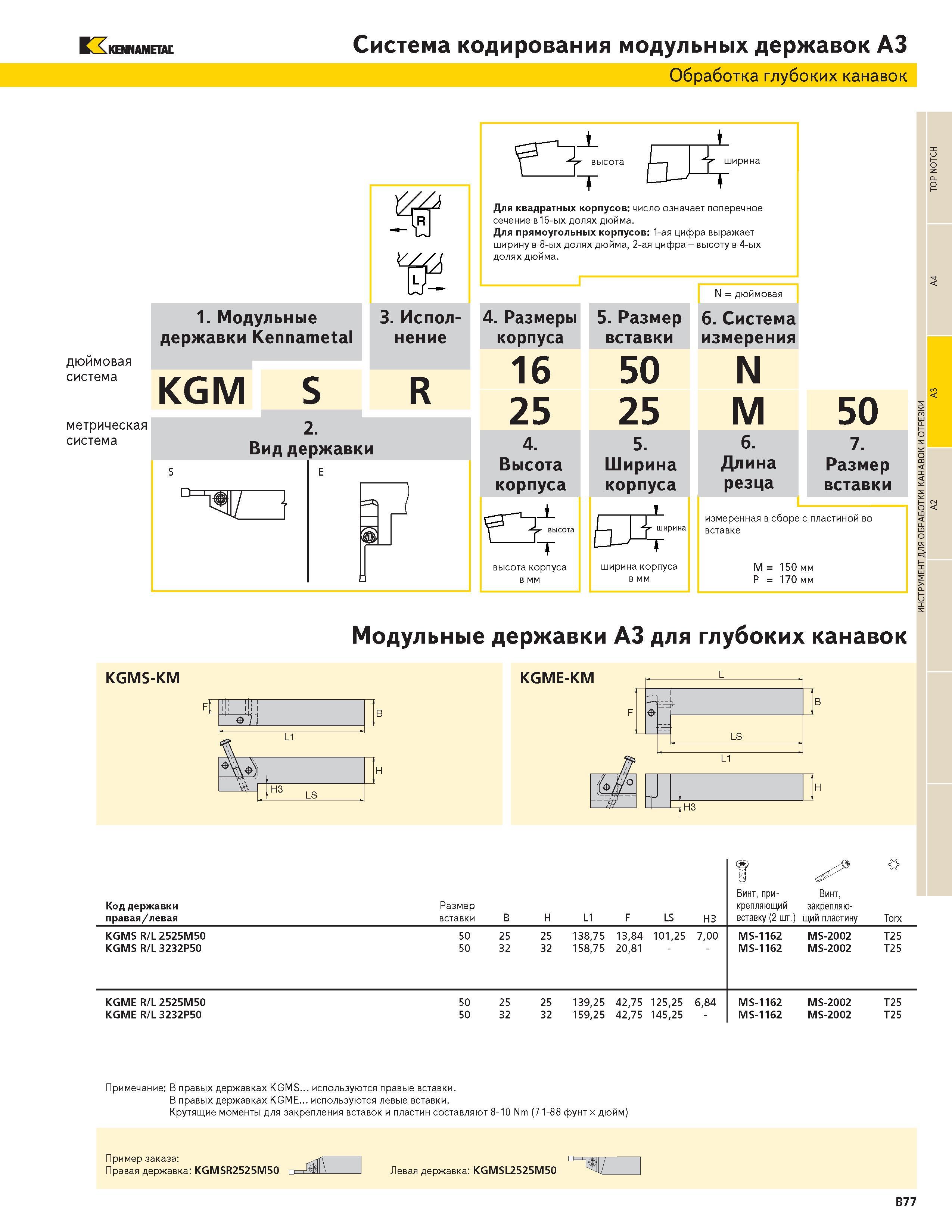

KENNAMETAL Система кодирования модульных державок A3 Обработка глубоких канавок 1. Модульные державки Кеппате1а дюймовая система метрическая система 3. Исполнение KGM S R LL ширина Для квадратных корпусов число означает поперечное сечение в16-ых долях дюйма. Для прямоугольных корпусов 1-ая цифра выражает ширину в 8-ых долях дюйма 2-ая цифра - высоту в 4-ых долях дюйма. N дюймовая Размеры 5. Размер 6. Система корпуса вставки измерения 16 50 N 25 25 M 4. 5. 6. Высота Ширина Длина корпуса корпуса резца L высота корпуса в мм ширина корпуса в мм 50 7. Размер вставки измеренная в сборе с пластиной во вставке M 150 мм P 170 мм KGMS-KM Модульные державки A3 для глубоких канавок KGME-KM -z4- i H3 LS шгт Н3 B F F B L1 LS L1 Код державки правая левая Размер вставки B H L1 F LS H3 Винт прикрепляющий вставку (2 шт.) Винт закрепляющий пластину Torx KGMS R L 2525M50 50 25 25 13875 1384 10125 700 MS-1162 MS-2002 T25 KGMS R L 3232P50 50 32 32 15875 2081 MS-1162 MS-2002 T25 KGME R L 2525M50 50 25 25 13925 4275 12525 684 MS-1162 MS-2002 T25 KGME R L 3232P50 50 32 32 15925 4275 14525 - MS-1162 MS-2002 T25 Примечание В правых державках KGMS... используются правые вставки. В правых державках KGMB... используются левые вставки. Крутящие моменты для закрепления вставок и пластин составляют 8-10 Nm (71-88 фунт дюйм) B77 ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ TOP NOTCH
