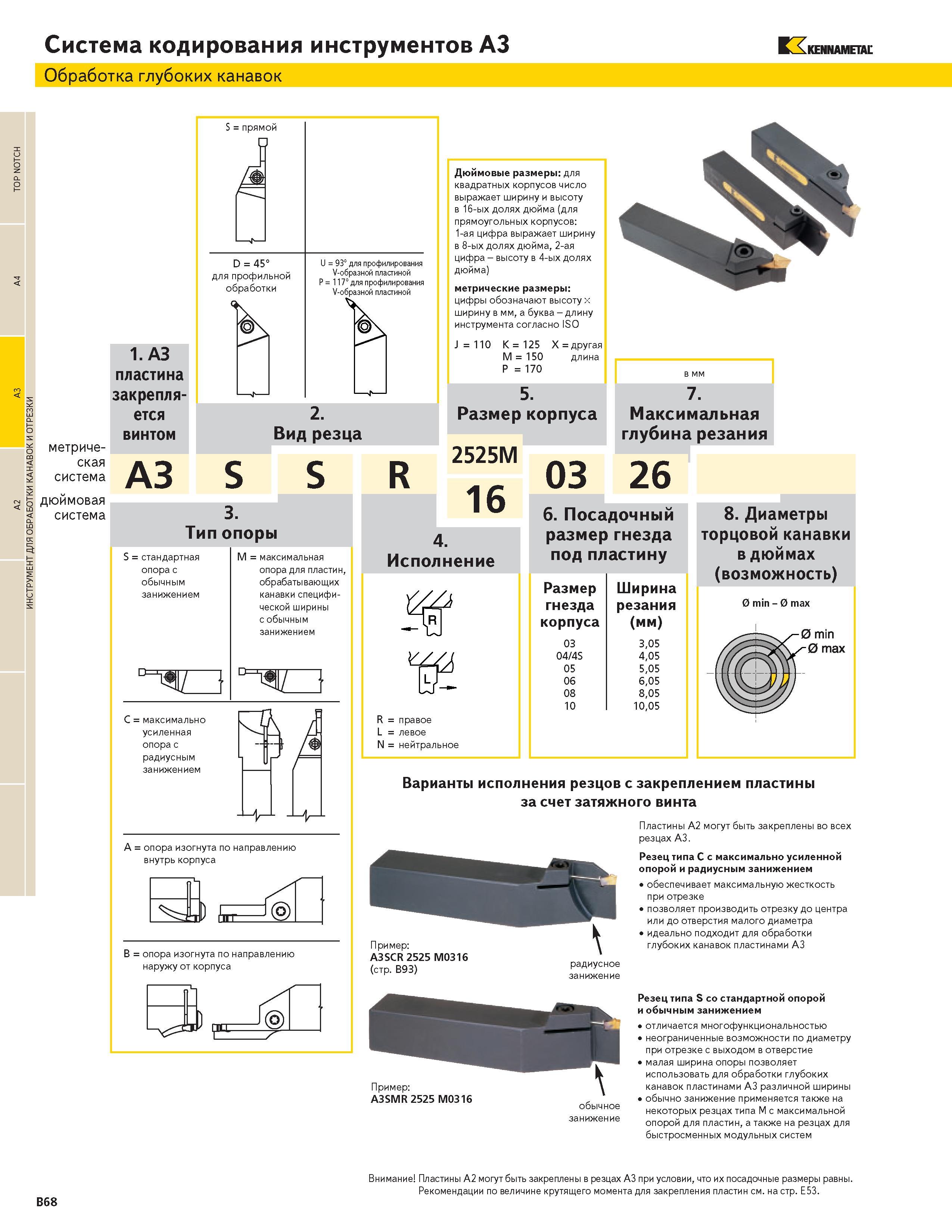

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Система кодирования инструментов A3 Обработка глубоких канавок KENNAMETAL метриче- ская система дюймовая система B68 1. A3 пластина закрепляется винтом S прямой D 45 для профильной обработки U 93 для профилирования V-образной пластиной P 117 для профилирования V-образной пластиной Вид резца Дюймовые размеры для квадратных корпусов число выражает ширину и высоту в 16-ых долях дюйма (для прямоугольных корпусов 1-ая цифра выражает ширину в 8-ых долях дюйма 2-ая цифра - высоту в 4-ых долях дюйма) метрические размеры цифры обозначают высоту ширину в мм а буква -длину инструмента согласно ISO J 110 K 125 X другая M 150 длина P 170 A3 S S R 5. Размер корпуса 2525M 7. Максимальная глубина резания Тип опоры S стандартная опора с обычным занижением максимальная опора для пластин обрабатывающих канавки специфической ширины с обычным занижением HZ C максимально усиленная опора с радиусным занижением A опора изогнута по направлению внутрь корпуса B опора изогнута по направлению наружу от корпуса 16 03 26 4. Исполнение правое левое нейтральное 6. Посадочный размер гнезда под пластину Размер Ширина гнезда резания корпуса (мм) 03 305 04 4S 405 05 505 06 605 08 805 10 1005 8. Диаметры торцовой канавки в дюймах (возможность) 0 min - 0 max 0 min 0 max Варианты исполнения резцов с закреплением пластины за счет затяжного винта Пластины А2 могут быть закреплены во всех резцах А3. Резец типа С с максимально усиленной опорой и радиусным занижением обеспечивает максимальную жесткость при отрезке позволяет производить отрезку до центра или до отверстия малого диаметра идеально подходит для обработки глубоких канавок пластинами А3 Пример A3SCR 2525 M0316 (стр. B93) радиусное занижение Пример A3SMR 2525 M0316 Резец типа S стандартной опорой и обычным занижением отличается многофункциональностью неограниченные возможности по диаметру при отрезке с выходом в отверстие малая ширина опоры позволяет использовать для обработки глубоких канавок пластинами А3 различной ширины обычно занижение применяется также на некоторых резцах типа М с максимальной опорой для пластин а также на резцах для быстросменных модульных систем M Внимание Пластины А2 могут быть закреплены в резцах А3 при условии что их посадочные размеры равны. Рекомендации по величине крутящего момента для закрепления пластин см. на стр. Е53.
