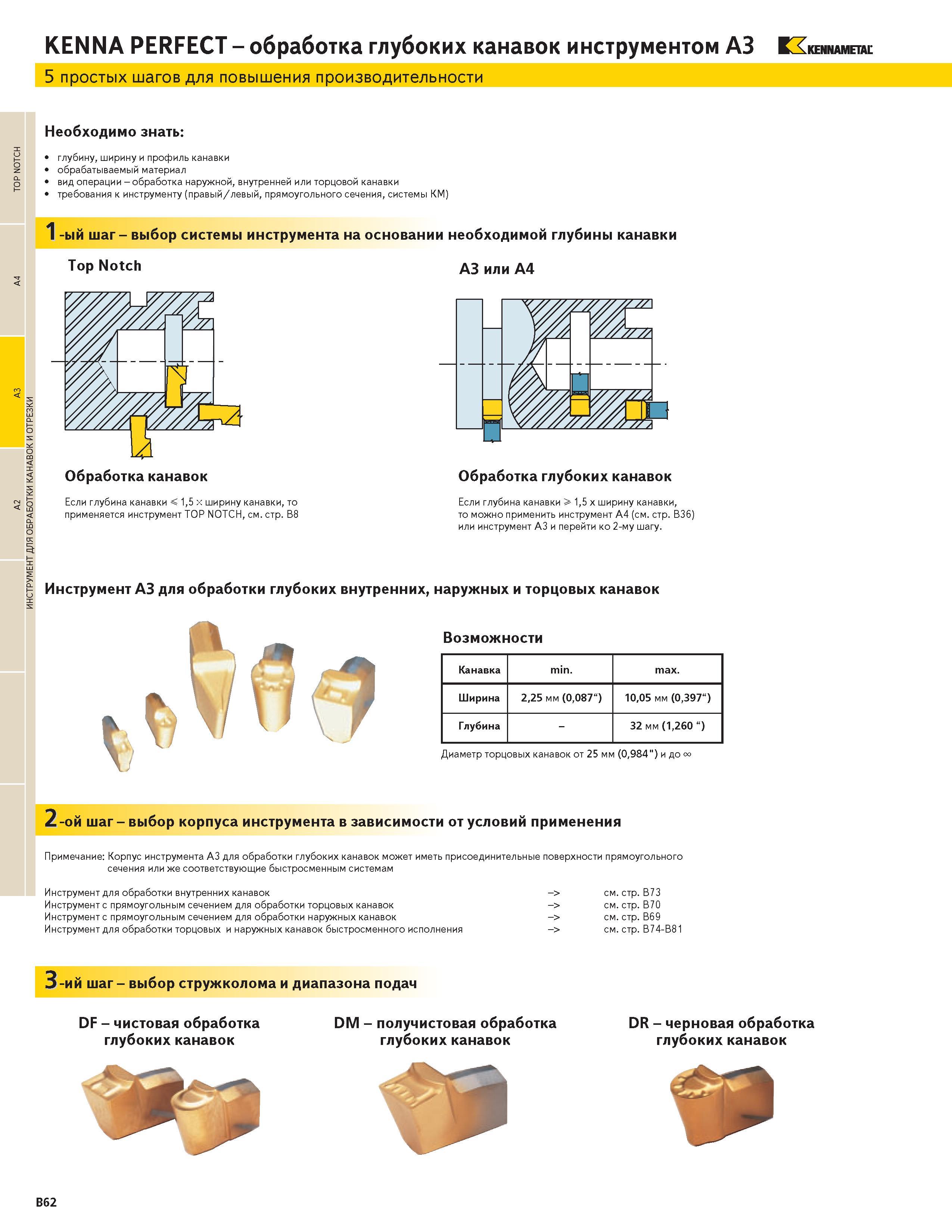

330 Каталог KENNAMETAL 2004 Режущий инструмент для точения обработки канавок и резьбы Стр.B62

Каталог KENNAMETAL 2004 Режущий инструмент для точения Стр. B62 0330 Lab2u

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ KENNA PERFECT обработка глубоких канавок инструментом A3 KENNAMETAL 5 простых шагов для повышения производительности Необходимо знать глубину ширину и профиль канавки обрабатываемый материал вид операции обработка наружной внутренней или торцовой канавки требования к инструменту (правый левый прямоугольного сечения системы КМ) 1 -ый шаг - выбор системы инструмента на основании необходимой глубины канавки Top Notch A3 или A4 Если глубина канавки 15 ширину канавки то применяется инструмент TOP NOTCH см. стр. В8 Обработка глубоких канавок Если глубина канавки 15 ширину канавки то можно применить инструмент А4 (см. стр. В36) или инструмент А3 и перейти ко 2-му шагу. Инструмент A3 для обработки глубоких внутренних наружных и торцовых канавок Возможности Канавка min. max. Ширина 225 мм (0087) 1005 мм (0397) Глубина - 32 мм (1260 ) Диаметр торцовых канавок от 25 мм (0984м) и до 2-ой шаг - выбор корпуса инструмента в зависимости от условий применения Примечание Корпус инструмента А3 для обработки глубоких канавок может иметь присоединительные поверхности прямоугольного сечения или же соответствующие быстросменным системам Инструмент для обработки внутренних канавок Инструмент с прямоугольным сечением для обработки торцовых канавок Инструмент с прямоугольным сечением для обработки наружных канавок Инструмент для обработки торцовых и наружных канавок быстросменного исполнения - см. стр. В73 см. стр. В70 см. стр. В69 см. стр. В74-В81 3-ий шаг - выбор стружколома и диапазона подач DF - чистовая обработка глубоких канавок DM - получистовая обработка глубоких канавок DR - черновая обработка глубоких канавок B62
