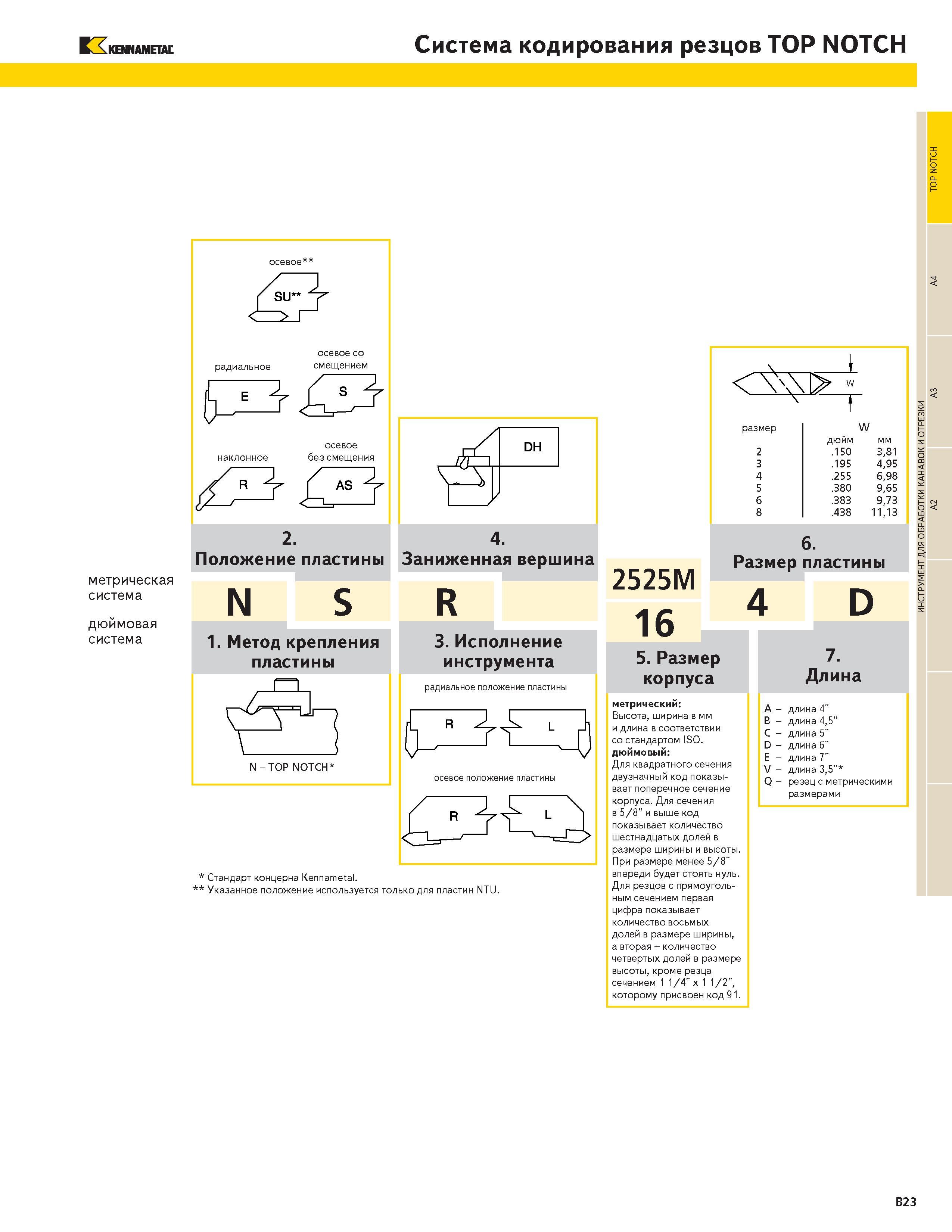

KENNAMETAL Система кодирования резцов TOP NOTCH метрическая система дюймовая система радиальное осевое смещением осевое наклонное без смещения 2. Положение пластины S DH ут 4. Заниженная вершина N R 1. Метод крепления пластины N - TOP NOTCH 3. Исполнение инструмента радиальное положение пластины осевое положение пластины Стандарт концерна Kennametal. Указанное положение используется только для пластин NTU. 2525M 16 К W размер 2 3 4 5 6 8 t W дюйм мм .150 381 .195 495 .255 698 .380 965 .383 973 .438 1113 6. Размер пластины 4 D 5. Размер корпуса метрическим Высота ширина в мм и длина в соответствии стандартом ISO. дюймовый Для квадратного сечения двузначный код показывает поперечное сечение корпуса. Для сечения в 5 8 и выше код показывает количество шестнадцатых долей в размере ширины и высоты. При размере менее 5 8 впереди будет стоять нуль. Для резцов с прямоугольным сечением первая цифра показывает количество восьмых долей в размере ширины а вторая - количество четвертых долей в размере высоты кроме резца сечением 1 1 4 x 1 1 2 которому присвоен код 91. A - длина 4 B - длина 45 C - длина 5 D - длина 6 E - длина 7 V - длина 35 Q- резец с метрическими размерами B23 ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ TOP NOTCH
