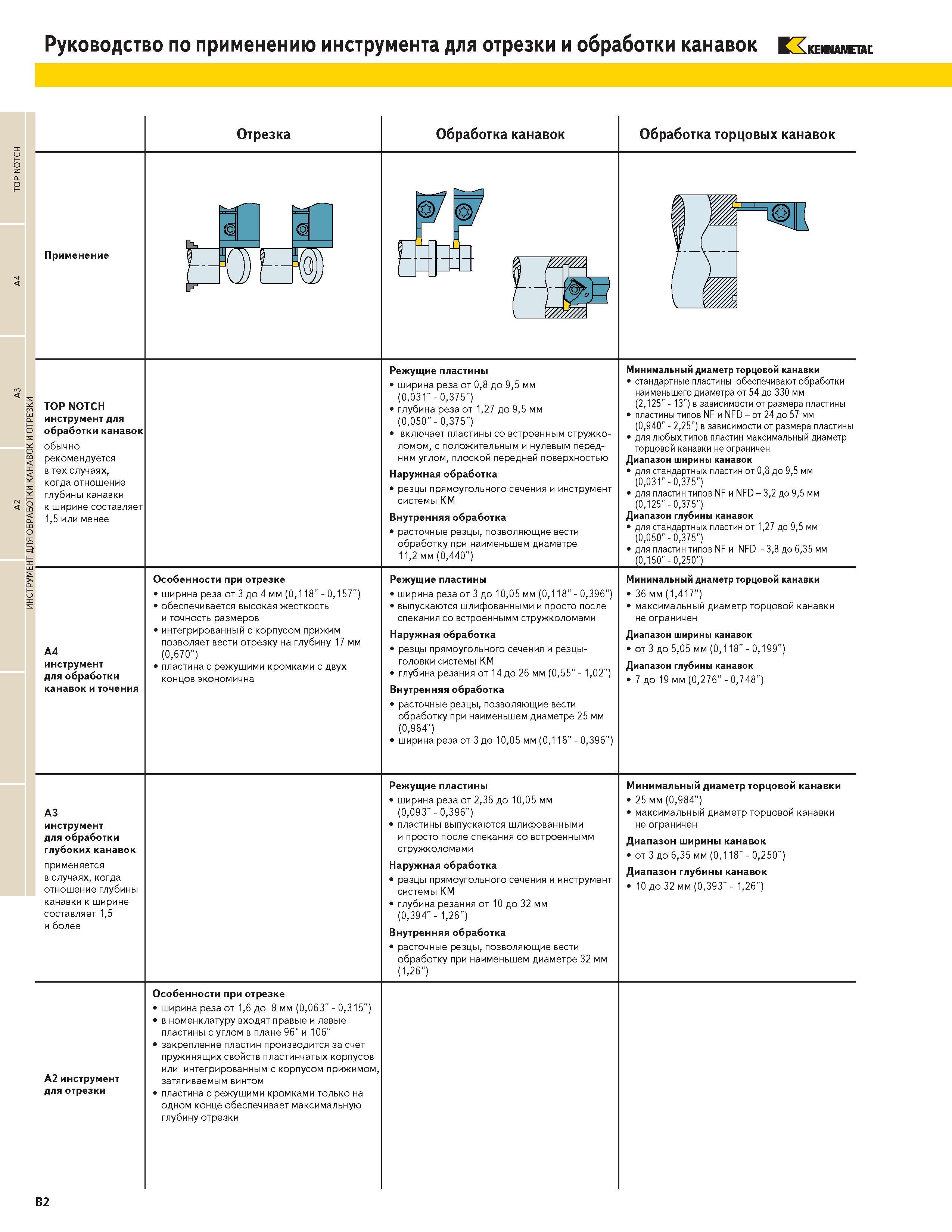

TOP NOTCH ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК И ОТРЕЗКИ Руководство по применению инструмента для отрезки и обработки канавок KSkennametac Отрезка Обработка канавок Обработка торцовых канавок Применение TOP NOTCH инструмент для обработки канавок обычно рекомендуется в тех случаях когда отношение глубины канавки к ширине составляет 15 или менее Режущие пластины ширина реза от 08 до 95 мм (0031 - 0375) глубина реза от 127 до 95 мм (0050 - 0375) включает пластины встроенным стружко-ломом с положительным и нулевым передним углом плоской передней поверхностью Наружная обработка резцы прямоугольного сечения и инструмент системы КМ Внутренняя обработка расточные резцы позволяющие вести обработку при наименьшем диаметре 112 мм (0440) Минимальный диаметр торцовой канавки стандартные пластины обеспечивают обработки наименьшего диаметра от 54 до 330 мм (2125 - 13) в зависимости от размера пластины пластины типов NF и NFD - от 24 до 57 мм (0940 - 225) в зависимости от размера пластины для любых типов пластин максимальный диаметр торцовой канавки не ограничен Диапазон ширины канавок для стандартных пластин от 08 до 95 мм (0031 - 0375) для пластин типов NF и NFD - 32 до 95 мм (0125 - 0375) Диапазон глубины канавок для стандартных пластин от 127 до 95 мм (0050 - 0375) для пластин типов NF и NFD - 38 до 635 мм (0150 - 0250) A4 инструмент для обработки канавок и точения Особенности при отрезке ширина реза от 3 до 4 мм (0118 - 0157) обеспечивается высокая жесткость и точность размеров интегрированный с корпусом прижим позволяет вести отрезку на глубину 17 мм (0670) пластина с режущими кромками с двух концов экономична Режущие пластины ширина реза от 3 до 1005 мм (0118 - 0396) выпускаются шлифованными и просто после спекания встроеннымм стружколомами Наружная обработка резцы прямоугольного сечения и резцы-головки системы КМ глубина резания от 14 до 26 мм (055 - 102) Внутренняя обработка расточные резцы позволяющие вести обработку при наименьшем диаметре 25 мм (0984) ширина реза от 3 до 1005 мм (0118 - 0396) Минимальный диаметр торцовой канавки 36 мм (1417) максимальный диаметр торцовой канавки не ограничен Диапазон ширины канавок от 3 до 505 мм (0118 - 0199) Диапазон глубины канавок 7 до 19 мм (0276 - 0748) A3 инструмент для обработки глубоких канавок применяется в случаях когда отношение глубины канавки к ширине составляет 15 и более Режущие пластины ширина реза от 236 до 1005 мм (0093 - 0396) пластины выпускаются шлифованными и просто после спекания встроеннымм стружколомами Наружная обработка резцы прямоугольного сечения и инструмент системы КМ глубина резания от 10 до 32 мм (0394 - 126) Внутренняя обработка расточные резцы позволяющие вести обработку при наименьшем диаметре 32 мм (126) Минимальный диаметр торцовой канавки 25 мм (0984) максимальный диаметр торцовой канавки не ограничен Диапазон ширины канавок от 3 до 635 мм (0118 - 0250) Диапазон глубины канавок 10 до 32 мм (0393 - 126) A2 инструмент для отрезки Особенности при отрезке ширина реза от 16 до 8 мм (0063 - 0315) в номенклатуру входят правые и левые пластины с углом в плане 96 и 106 закрепление пластин производится за счет пружинящих свойств пластинчатых корпусов или интегрированным с корпусом прижимом затягиваемым винтом пластина с режущими кромками только на одном конце обеспечивает максимальную глубину отрезки B2
