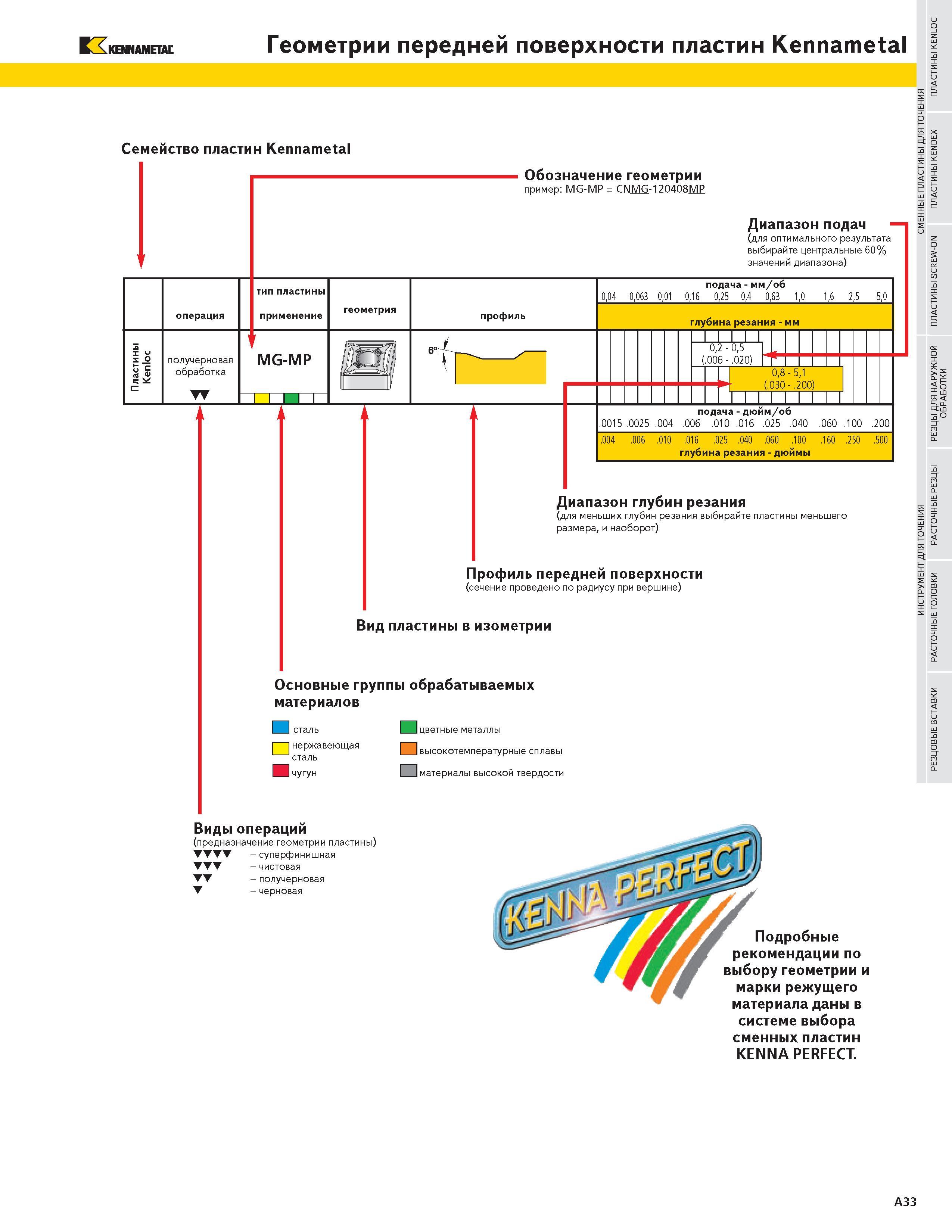

KENNAMETAL Геометрии передней поверхности пластин Kennametal Семейство пластин Kennametal Обозначение геометрии пример MG-MP CNMG-120408MP Диапазон подач (для оптимального результата выбирайте центральные 60% значений диапазона) операция тип пластины применение геометрия профиль подача - мм/об 004 0063 001 016 025 04 063 10 16 25 50 глубина резания - мм получерновая обработка MG-MP 02 - 05 (.006 - .020) 08 - 51 (.030 - .200) сс подача - дюйм/об 0015.0025 .004 .006 .010 .016 .025 .040 .060 .100 .200 .004 .006 .010 .016 .025 .040 .060 .100 .160 .250 .500 глубина резания - дюймы Диапазон глубин резания (для меньших глубин резания выбирайте пластины меньшего размера и наоборот) Профиль передней поверхности (сечение проведено по радиусу при вершине) Вид пластины в изометрии Основные группы обрабатываемых материалов сталь нержавеющая сталь чугун цветные металлы высокотемпературные сплавы материалы высокой твердости Виды операций (предназначение геометрии пластины) суперфинишная чистовая получерновая черновая Подробные рекомендации по выбору геометрии и марки режущего материала даны в системе выбора сменных пластин KENNA PERFECT. A33
