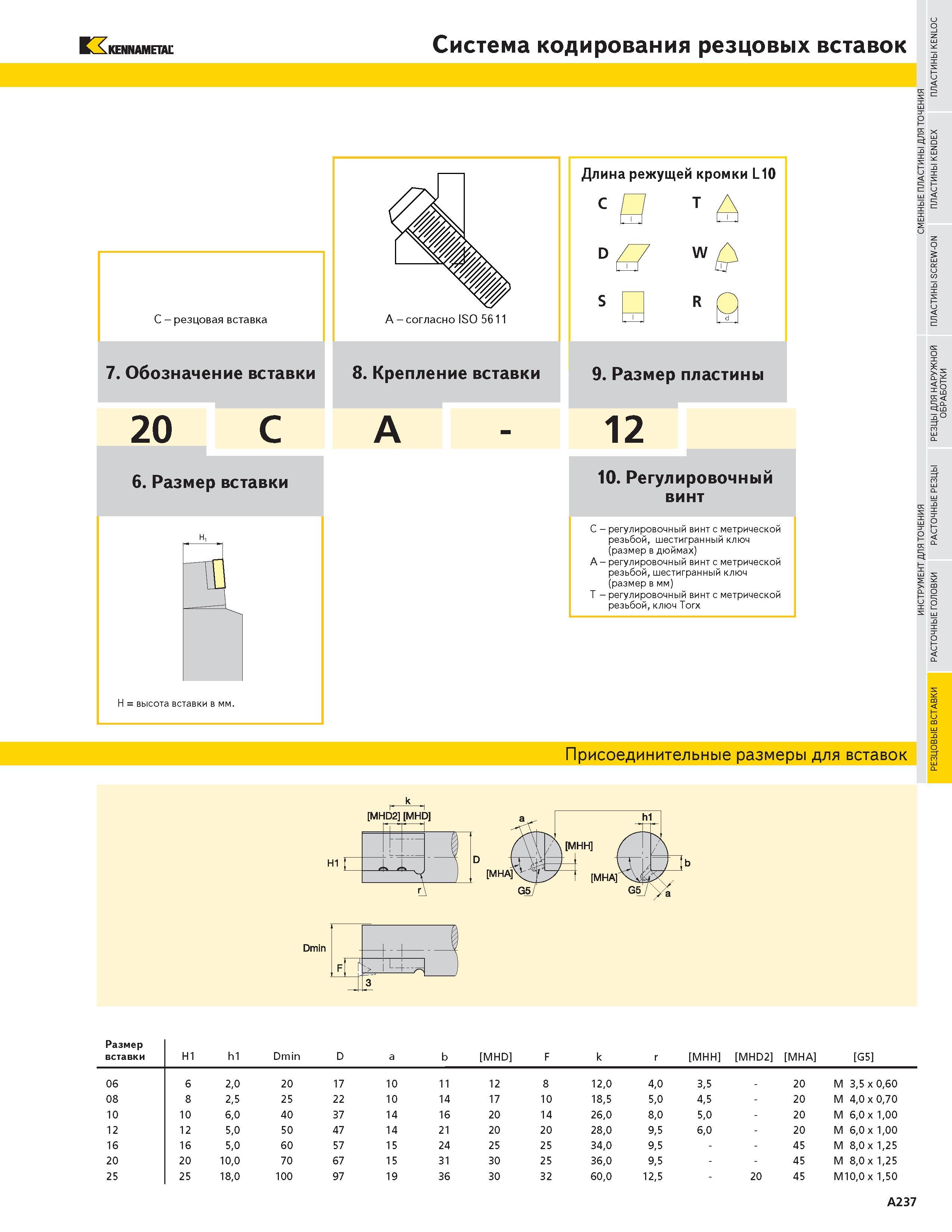

KENNAMETAL Система кодирования резцовых вставок резцовая вставка 7. Обозначение вставки 2( ) C 6. Размер вставки H высота вс Hi nj тавки в мм. A - согласно IS 5O 5611 Длина режущей кромки L10 C В T А W S R Q 8. Крепление вставки 9. Размер пластины A 12 10. Регулировочный винт C - регулировочный винт с метрической резьбой шестигранный ключ (размер в дюймах) A - регулировочный винт с метрической резьбой шестигранный ключ (размер в мм) T - регулировочный винт с метрической резьбой ключ Torx сс EiCL IlQ Присоединительные размеры для вставок Н1 Dmin Размер вставки H1 hi Dmin D a b MHD F k r MHH MHD2 MHA G5 06 6 20 20 17 10 11 12 8 120 40 35 - 20 M 35 x 060 08 8 25 25 22 10 14 17 10 185 50 45 - 20 M 40 x 070 10 10 60 40 37 14 16 20 14 260 80 50 - 20 M 60 x 100 12 12 50 50 47 14 21 20 20 280 95 60 - 20 M 60 x 100 16 16 50 60 57 15 24 25 25 340 95 45 M 80 x 125 20 20 100 70 67 15 31 30 25 360 95 45 M 80 x 125 25 25 180 100 97 19 36 30 32 600 125 - 20 45 M100 x 150 A237
