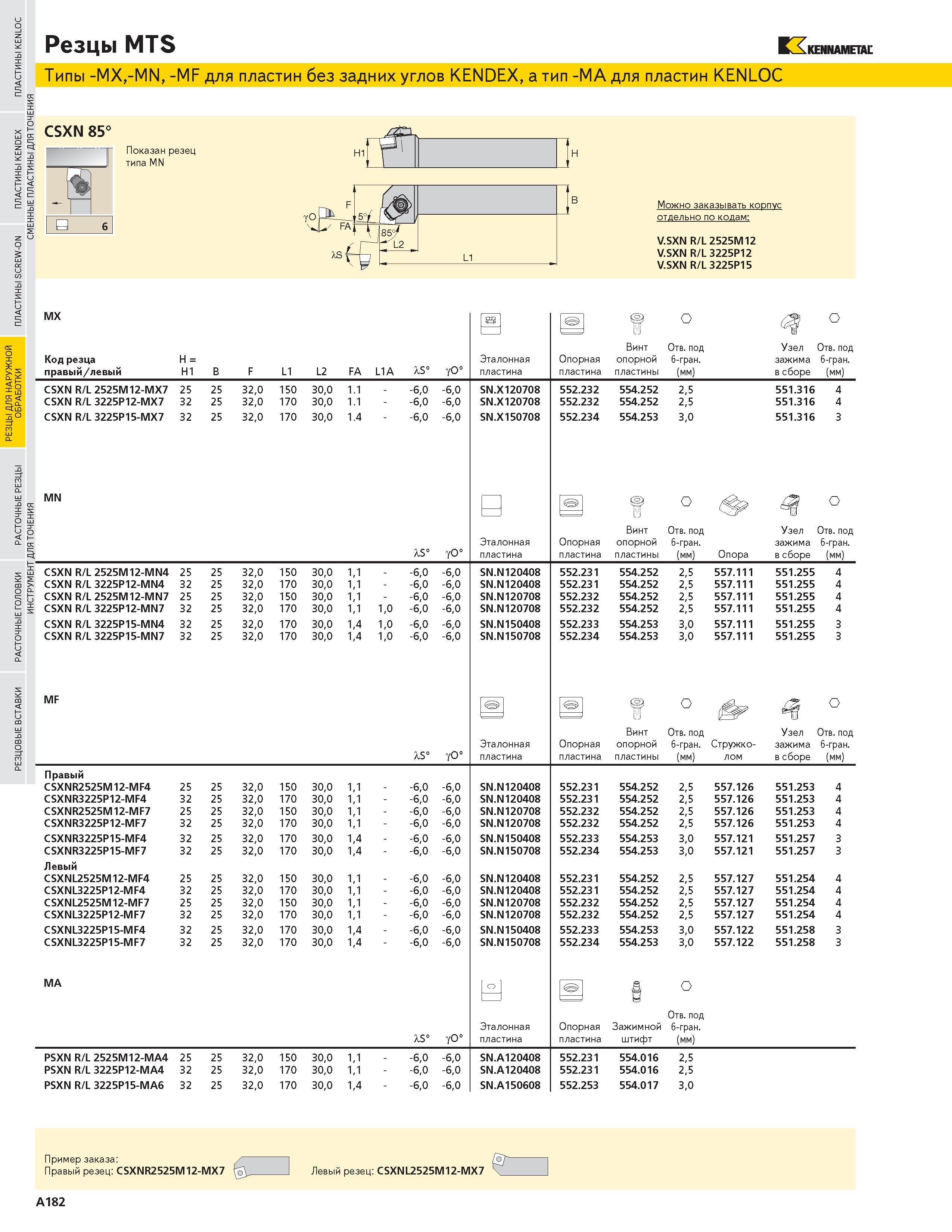

Резцы MTS KENNAMETAL Типы -MX-MN -MF для пластин без задних углов KENDEX а тип -МА для пластин KENLOC CSXN 85 I- с -I в 6 Показан резец типа MN H1 Фтд Можно заказывать корпус отдельно по кодам V.SXN R L 2525M12 V.SXN R L 3225P12 V.SXN R L 3225P15 MX Код резца правый левый И1 B F L1 L2 FA L1A XS о Y пластина пластина пластины (мм) в сборе (мм) CSXN R L 2525M12-MX7 25 25 320 150 300 1.1 60 -60 SN.X120708 552.232 554.252 25 551.316 4 CSXN R L 3225P12-MX7 32 25 320 170 300 1.1 60 -60 SN.X120708 552.232 554.252 25 551.316 4 CSXN R L 3225P15-MX7 32 25 320 170 300 1.4 60 -60 SN.X150708 552.234 554.253 30 551.316 3 Эталонная Опорная О Отверстие под 6-гран. Узел Отверстие под зажима 6-гран. сс Е о. IlQ MN Винт Отверстие под О Узел Отверстие под СО Эталонная пластина Опорная пластина опорной пластины 6-гран. (мм) Опора зажима в сборе 6-гран (мм) CSXN R L 2525M12-MN4 25 25 320 150 300 11 60 -60 SN.N120408 552.231 554.252 25 557.111 551.255 4 CSXN R L 3225P12-MN4 32 25 320 170 300 11 60 -60 SN.N120408 552.231 554.252 25 557.111 551.255 4 CSXN R L 2525M12-MN7 25 25 320 150 300 11 60 -60 SN.N120708 552.232 554.252 25 557.111 551.255 4 CSXN R L 3225P12-MN7 32 25 320 170 300 11 10 -60 -60 SN.N120708 552.232 554.252 25 557.111 551.255 4 CSXN R L 3225P15-MN4 32 25 320 170 300 14 10 -60 -60 SN.N150408 552.233 554.253 30 557.111 551.255 3 CSXN R L 3225P15-MN7 32 25 320 170 300 14 10 -60 -60 SN.N150708 552.234 554.253 30 557.111 551.255 3 MF XS YO Эталонная пластина Винт Отверстие под Опорная опорной 6-гран. Стружко- пластина пластины (мм) лом Узел Отверстие под зажима 6-гран. в сборе (мм) Правый CSXNR2525M12-MF4 25 25 320 150 300 11 60 -60 SN.N120408 552.231 554.252 25 557.126 551.253 4 CSXNR3225P12-MF4 32 25 320 170 300 11 60 -60 SN.N120408 552.231 554.252 25 557.126 551.253 4 CSXNR2525M12-MF7 25 25 320 150 300 11 60 -60 SN.N120708 552.232 554.252 25 557.126 551.253 4 CSXNR3225P12-MF7 32 25 320 170 300 11 60 -60 SN.N120708 552.232 554.252 25 557.126 551.253 4 CSXNR3225P15-MF4 32 25 320 170 300 14 60 -60 SN.N150408 552.233 554.253 30 557.121 551.257 3 CSXNR3225P15-MF7 32 25 320 170 300 14 60 -60 SN.N150708 552.234 554.253 30 557.121 551.257 3 Левый CSXNL2525M12-MF4 25 25 320 150 300 11 60 -60 SN.N120408 552.231 554.252 25 557.127 551.254 4 CSXNL3225P12-MF4 32 25 320 170 300 11 60 -60 SN.N120408 552.231 554.252 25 557.127 551.254 4 CSXNL2525M12-MF7 25 25 320 150 300 11 60 -60 SN.N120708 552.232 554.252 25 557.127 551.254 4 CSXNL3225P12-MF7 32 25 320 170 300 11 60 -60 SN.N120708 552.232 554.252 25 557.127 551.254 4 CSXNL3225P15-MF4 32 25 320 170 300 14 60 -60 SN.N150408 552.233 554.253 30 557.122 551.258 3 CSXNL3225P15-MF7 32 25 320 170 300 14 60 -60 SN.N150708 552.234 554.253 30 557.122 551.258 3 MA Эталонная Отверстие под Опорная Зажимной 6-гран. XS пластина пластина штифт (мм) PSXN R L 2525M12-MA4 25 25 320 150 300 11 60 -60 SN.A120408 552.231 554.016 25 PSXN R L 3225P12-MA4 32 25 320 170 300 11 60 -60 SN.A120408 552.231 554.016 25 PSXN R L 3225P15-MA6 32 25 320 170 300 14 60 -60 SN.A150608 552.253 554.017 30 H B L1 H Пример заказа Правый резец CSXNR2525M12-MX7 1 Левый резец CSXNL2525M12-MX7 A182
