94 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.90

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 90 0094 Lab2u

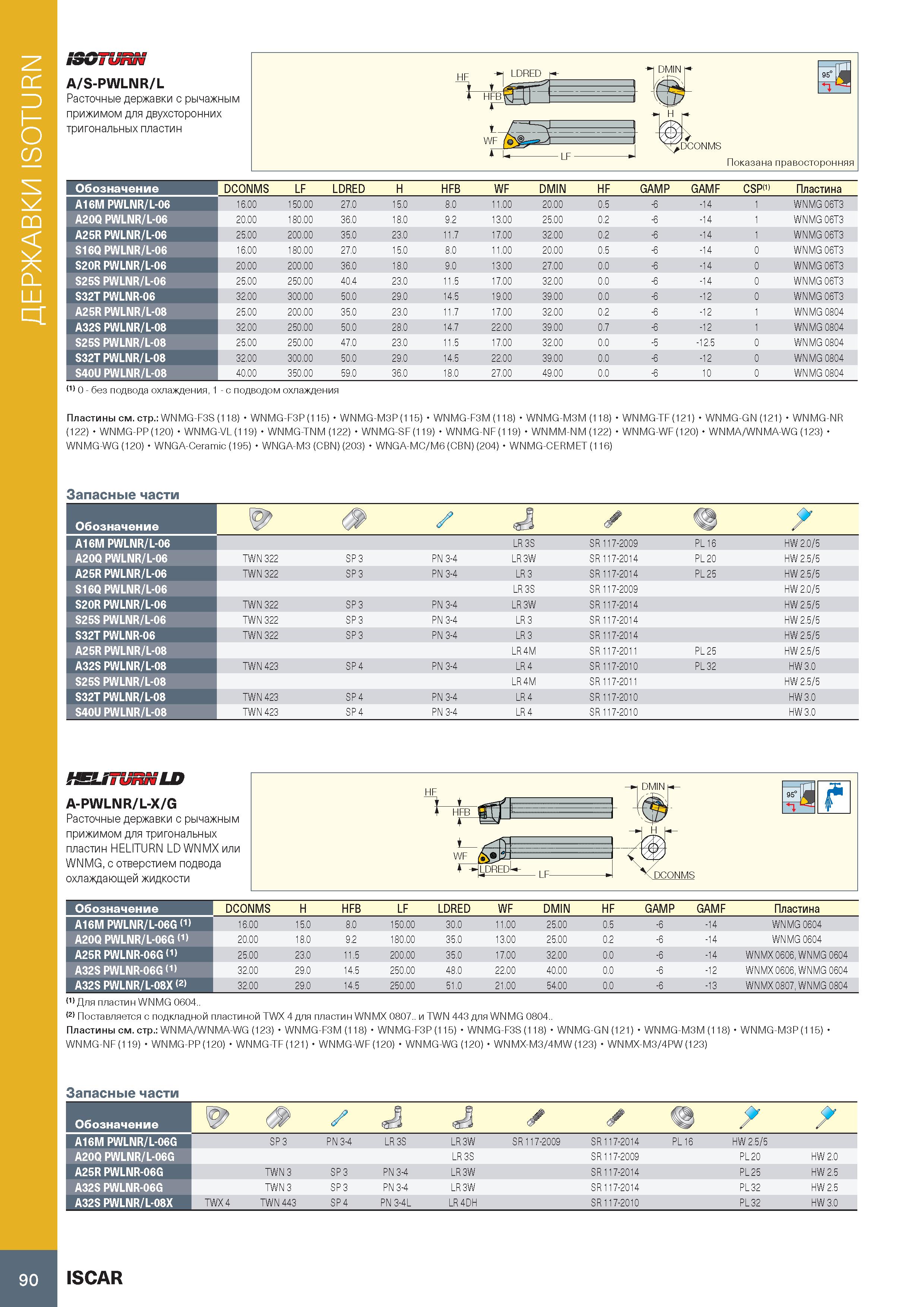

ДЕРЖАВКИ ISOTURN SSGTUSm A/S-PWLNR/L Расточные державки с рычажным прижимом для двухсторонних тригональных пластин Обозначение DCONMS LF LDRED H HFB WF DMIN HF GAMP GAMF CSP(1) Пластина A16M PWLNR/L-06 16.00 150.00 27.0 15.0 8.0 11.00 20.00 0.5 -6 -14 1 WNMG 06T3 A20Q PWLNR/L-06 20.00 180.00 36.0 18.0 9.2 13.00 25.00 0.2 -6 -14 1 WNMG 06T3 A25R PWLNR/L-06 25.00 200.00 35.0 23.0 11.7 17.00 32.00 0.2 -6 -14 1 WNMG 06T3 S16Q PWLNR/L-06 16.00 180.00 27.0 15.0 8.0 11.00 20.00 0.5 -6 -14 0 WNMG 06T3 S20R PWLNR/L-06 20.00 200.00 36.0 18.0 9.0 13.00 27.00 0.0 -6 -14 0 WNMG 06T3 S25S PWLNR/L-06 25.00 250.00 40.4 23.0 11.5 17.00 32.00 0.0 -6 -14 0 WNMG 06T3 S32T PWLNR-06 32.00 300.00 50.0 29.0 14.5 19.00 39.00 0.0 -6 -12 0 WNMG 06T3 A25R PWLNR/L-08 25.00 200.00 35.0 23.0 11.7 17.00 32.00 0.2 -6 -12 1 WNMG 0804 A32S PWLNR/L-08 32.00 250.00 50.0 28.0 14.7 22.00 39.00 0.7 -6 -12 1 WNMG 0804 S25S PWLNR/L-08 25.00 250.00 47.0 23.0 11.5 17.00 32.00 0.0 -5 -12.5 0 WNMG 0804 S32T PWLNR/L-08 32.00 300.00 50.0 29.0 14.5 22.00 39.00 0.0 -6 -12 0 WNMG 0804 S40U PWLNR/L-08 40.00 350.00 59.0 36.0 18.0 27.00 49.00 0.0 -6 10 0 WNMG 0804 (1) 0 - без подвода охлаждения, 1 - с подводом охлаждения Пластины см. стр.: WNMG-F3S (118) WNMG-F3P (115) WNMG-M3P (115) WNMG-F3M (118) WNMG-M3M (118) WNMG-TF (121) WNMG-GN (121) WNMG-NR (122) WNMG-PP (120) WNMG-VL (119) WNMG-TNM (122) WNMG-SF (119) WNMG-NF (119) WNMM-NM (122) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) WNGA-Ceramic (195) WNGA-M3 (CBN) (203) WNGA-MC/M6 (CBN) (204) WNMG-CERMET (116) Запасные части Обозначение p. & / ; j щ / A16M PWLNR/L-06 LR 3S SR 117-2009 PL 16 HW 2.0/5 A20Q PWLNR/L-06 TWN 322 SP 3 PN 3-4 LR 3W SR 117-2014 PL 20 HW 2.5/5 A25R PWLNR/L-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 PL 25 HW 2.5/5 S16Q PWLNR/L-06 LR 3S SR 117-2009 HW 2.0/5 S20R PWLNR/L-06 TWN 322 SP 3 PN 3-4 LR 3W SR 117-2014 HW 2.5/5 S25S PWLNR/L-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW 2.5/5 S32T PWLNR-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW 2.5/5 A25R PWLNR/L-08 LR 4M SR 117-2011 PL 25 HW 2.5/5 A32S PWLNR/L-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 PL 32 HW 3.0 S25S PWLNR/L-08 LR 4M SR 117-2011 HW 2.5/5 S32T PWLNR/L-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW 3.0 S40U PWLNR/L-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW 3.0 HEUTURNLD A-PWLNR/L-X/G Расточные державки с рычажным прижимом для тригональных пластин HELITURN LD WNMX или WNMG, с отверстием подвода охлаждающей жидкости DCONMS H HFB LF LDRED WF DMIN HF GAMP GAMF Пластина 16.00 15.0 8.0 150.00 30.0 11.00 25.00 0.5 -6 -14 WNMG 0604 20.00 18.0 9.2 180.00 35.0 13.00 25.00 0.2 -6 -14 WNMG 0604 25.00 23.0 11.5 200.00 35.0 17.00 32.00 0.0 -6 -14 WNMX 0606, WNMG 0604 32.00 29.0 14.5 250.00 48.0 22.00 40.00 0.0 -6 -12 WNMX 0606, WNMG 0604 32.0 0 29.0 14.5 250.00 51.0 21.00 54.00 0.0 -6 -13 WNMX 0807, WNMG 0804 (1) Для пластин WNMG 0604.. (2) Поставляется с подкладной пластиной TWX 4 для пластин WNMX 0807.. и TWN 443 для WNMG 0804.. Пластины см. стр.: WNMA/WNMA-WG (123) WNMG-F3M (118) WNMG-F3P (115) WNMG-F3S (118) WNMG-GN (121) WNMG-M3M (118) WNMG-M3P (115) WNMG-NF(119) WNMG-PP(120) WNMG-TF(121) WNMG-WF(120) WNMG-WG (120) WNMX-M3/4MW(123) WNMX-M3/4PW(123) Обозначение A16M PWLNR/L-06G (1> A20Q PWLNR/L-06G (1> A25R PWLNR-06G (1> A32S PWLNR-06G (1> A32S PWLNR/L-08X 2> Запасные части A16M PWLNR/L-06G SP 3 PN 3-4 LR 3S LR 3W SR 117-2009 SR 117-2014 PL 16 HW 2.5/5 A20Q PWLNR/L-06G LR 3S SR 117-2009 PL 20 HW 2.0 A25R PWLNR-06G TWN 3 SP 3 PN 3-4 LR 3W SR 117-2014 PL 25 HW 2.5 A32S PWLNR-06G TWN 3 SP 3 PN 3-4 LR 3W SR 117-2014 PL 32 HW 2.5 A32S PWLNR/L-08X TWX 4 TWN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 PL 32 HW 3.0 90 ISCAR
