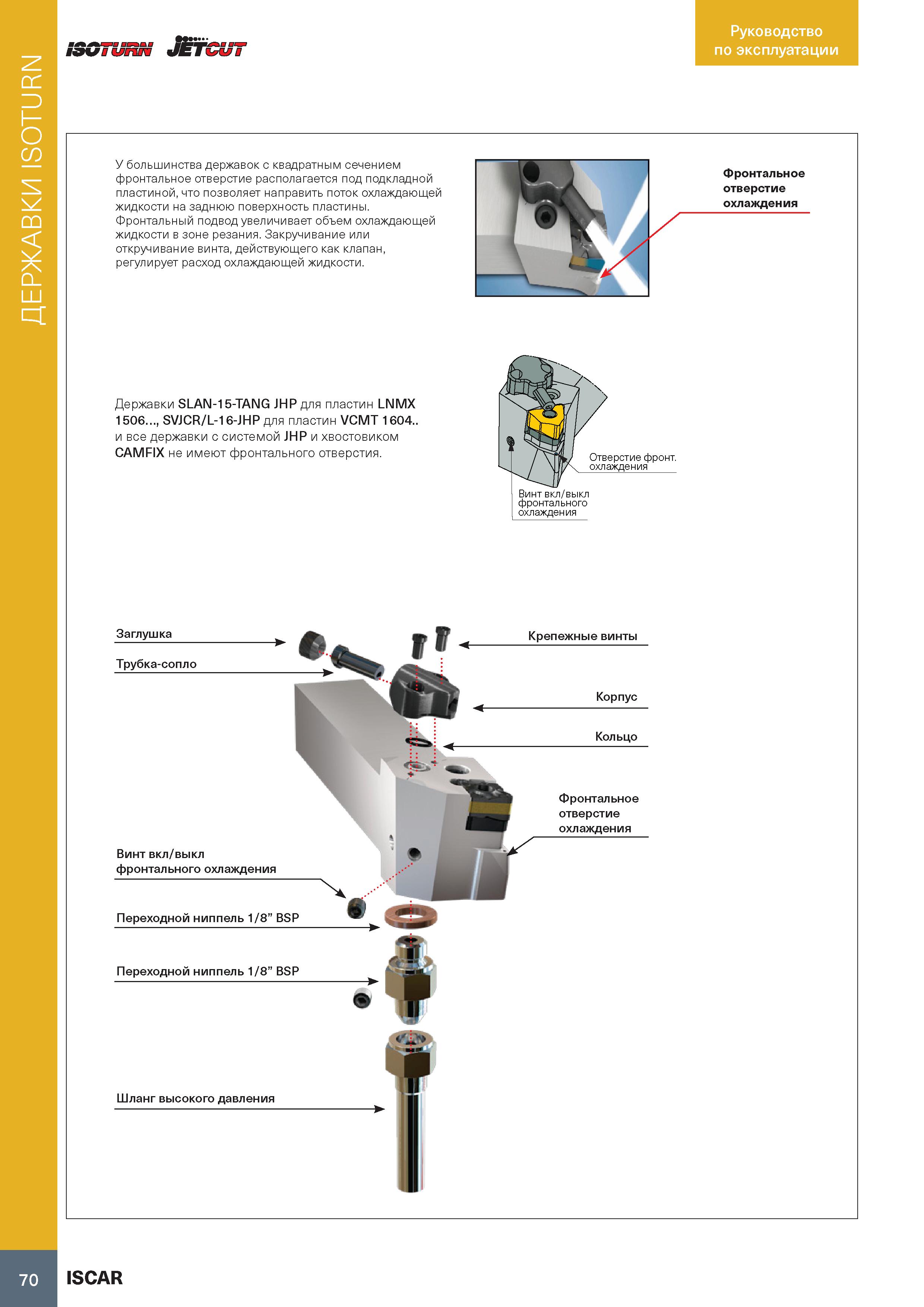

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 70 0074 Lab2u ДЕРЖАВКИ ISOTURN Руководство по эксплуатации У большинства державок с квадратным сечением фронтальное отверстие располагается под подкладной пластиной, что позволяет направить поток охлаждающей жидкости на заднюю поверхность пластины. Фронтальный подвод увеличивает объем охлаждающей жидкости в зоне резания. Закручивание или откручивание винта, действующего как клапан, регулирует расход охлаждающей жидкости. Фронтальное отверстие охлаждения Державки SLAN-15-TANG JHP для пластин LNMX 1506., SVJCR/L-16-JHP для пластин VCMT 1604.. и все державки с системой JHP и хвостовиком CAMFIX не имеют фронтального отверстия. Винт вкл/выкл фронтального охлаждения Заглушка Трубка-сопло Винт вкл/выкл фронтального охлаждения Переходной ниппель 1/8” BSP Переходной ниппель 1/8” BSP 1в Шланг высокого давления Крепежные винты II - 1 „ Корпус W Кольцо S Фронтальное отверстие охлаждения 70 ISCAR
