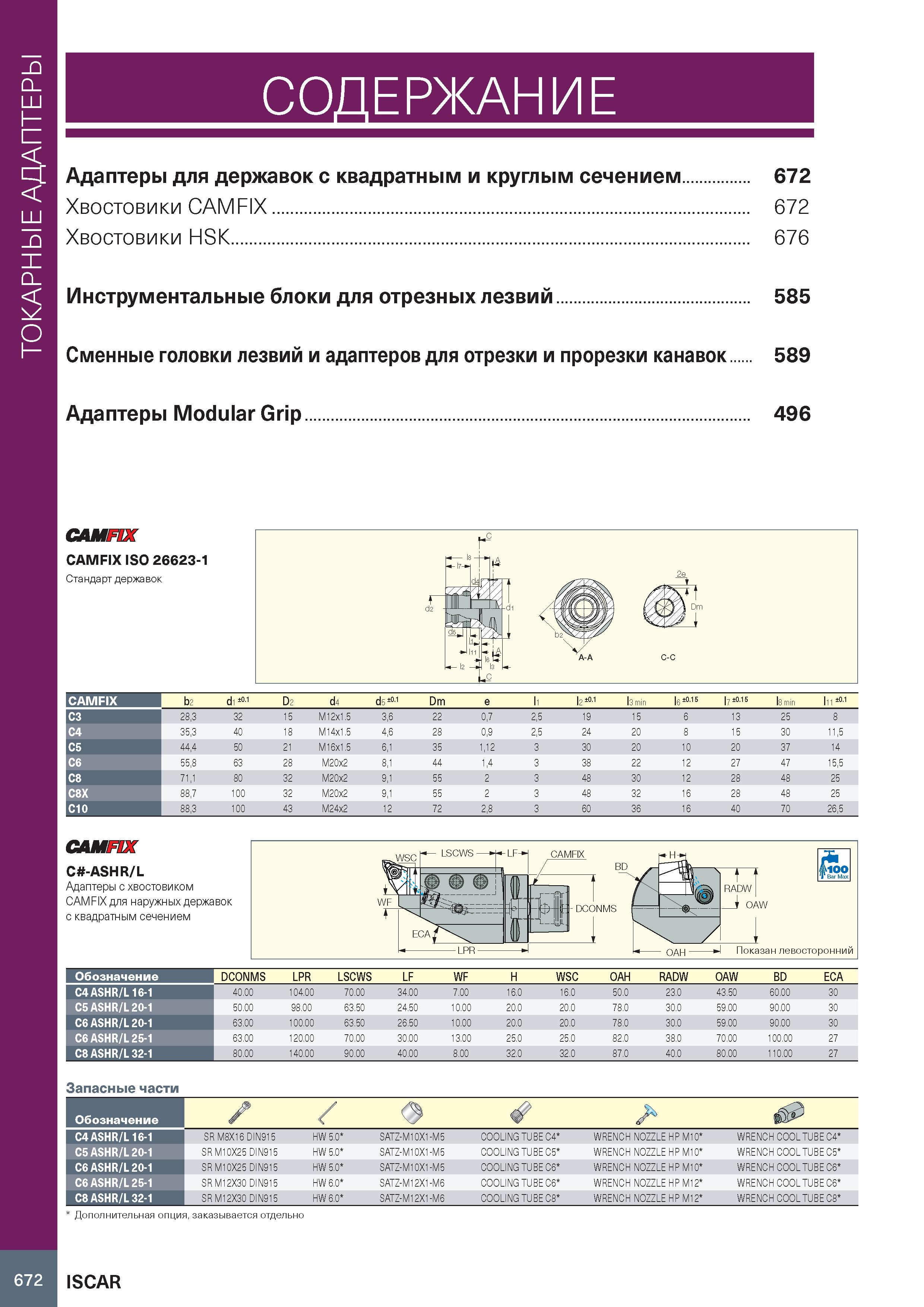

ТОКАРНЫЕ АДАПТЕРЫ СОДЕРЖАНИЕ Адаптеры для державок с квадратным и круглым сечением 672 Хвостовики CAMFIX ..672 Хвостовики HSK 676 Инструментальные блоки для отрезных лезвий ..585 Сменные головки лезвий и адаптеров для отрезки и прорезки канавок 589 Адаптеры Modular Grip ..496 CAMFIX CAMFIX ISO 26623-1 Стандарт державок CAMFIX Ь2 d1 ±a1 D2 d4 d5 ±a1 Dm e l1 l2 ±°.‘l l3 min l6 ±a15 l7 ±°.15 l8 min l11 ±a1 C3 28,3 32 15 M12x1.5 3,6 22 0,7 2,5 19 15 6 13 25 8 C4 35,3 40 18 M14x1.5 4,6 28 0,9 2,5 24 20 8 15 30 11,5 C5 44,4 50 21 M16x1.5 6,1 35 1,12 3 30 20 10 20 37 14 C6 55,8 63 28 M20x2 8,1 44 1,4 3 38 22 12 27 47 15,5 C8 71,1 80 32 M20x2 9,1 55 2 3 48 30 12 28 48 25 C8X 88,7 100 32 M20x2 9,1 55 2 3 48 32 16 28 48 25 C10 88,3 100 43 M24x2 12 72 2,8 3 60 36 16 40 70 26,5 CAMFIX C -ASHR/L Адаптеры с хвостовиком CAMFIX для наружных державок с квадратным сечением Обозначение C4 ASHR/L 16-1 C5 ASHR/L 20-1 C6 ASHR/L 20-1 C6 ASHR/L 25-1 C8 ASHR/L 32-1 DCONMS LPR LSCWS LF WF H WSC OAH RADW OAW BD ECA 40.00 104.00 70.00 34.00 7.00 16.0 16.0 50.0 23.0 43.50 60.00 30 50.00 98.00 63.50 24.50 10.00 20.0 20.0 78.0 30.0 59.00 90.00 30 63.00 100.00 63.50 26.50 10.00 20.0 20.0 78.0 30.0 59.00 90.00 30 63.00 120.00 70.00 30.00 13.00 25.0 25.0 82.0 38.0 70.00 100.00 27 80.00 140.00 90.00 40.00 8.00 32.0 32.0 87.0 40.0 80.00 110.00 27 Запасные части Обозначение / / /v C4 ASHR/L 16-1 SR M8X16 DIN915 HW 5.0 SATZ-M10X1-M5 COOLING TUBE C4 WRENCH NOZZLE HP M10 WRENCH COOL TUBE C4 C5 ASHR/L 20-1 SR M10X25 DIN915 HW 5.0 SATZ-M10X1-M5 COOLING TUBE C5 WRENCH NOZZLE HP M10 WRENCH COOL TUBE C5 C6 ASHR/L 20-1 SR M10X25 DIN915 HW 5.0 SATZ-M10X1-M5 COOLING TUBE C6 WRENCH NOZZLE HP M10 WRENCH COOL TUBE C6 C6 ASHR/L 25-1 SR M12X30 DIN915 HW 6.0 SATZ-M12X1-M6 COOLING TUBE C6 WRENCH NOZZLE HP M12 WRENCH COOL TUBE C6 C8 ASHR/L 32-1 SR M12X30 DIN915 HW 6.0 SATZ-M12X1-M6 COOLING TUBE C8 WRENCH NOZZLE HP M12 WRENCH COOL TUBE C8 Дополнительная опция, заказывается отдельно 672 ISCAR
