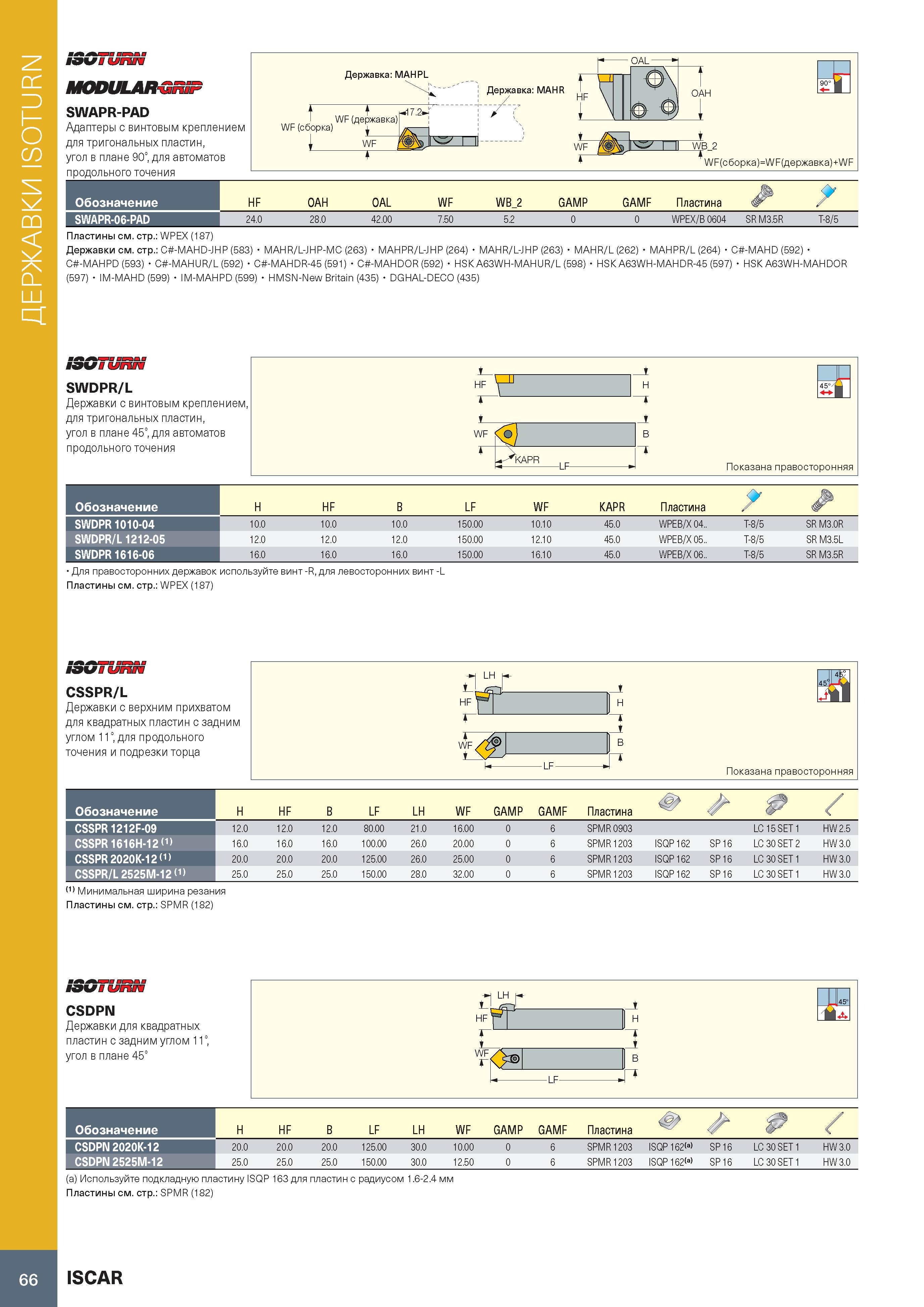

ДЕРЖАВКИ ISOTURN MODULAR-GRiF SWAPR-PAD Адаптеры с винтовым креплением для тригональных пластин, угол в плане 90°, для автоматов продольного точения Обозначение HF OAH OAL WF WB 2 GAMP GAMF Пластина SWAPR-06-PAD 24.0 28.0 42.00 7.50 5.2 0 0 WPEX/B 0604 SR M3.5R T-8/5 Пластины см. стр.: WPEX (187) Державки см. стр.: C -MAHD-JHP (583) MAHR/L-JHP-MC (263) MAHPR/L-JHP (264) MAHR/L-JHP (263) MAHR/L (262) MAHPR/L (264) C -MAHD (592) C -MAHPD (593) C -MAHUR/L (592) C -MAHDR-45 (591) C -MAHDOR (592) HSK A63WH-MAHUR/L (598) HSK A63WH-MAHDR-45 (597) HSK A63WH-MAHDOR (597) IM-MAHD (599) IM-MAHPD (599) HMSN-New Britain (435) DGHAL-DECO (435) S3GTURN SWDPR/L Державки с винтовым креплением, для тригональных пластин, угол в плане 45°, для автоматов продольного точения Обозначение SWDPR 1010-04 SWDPR/L 1212-05 SWDPR 1616-06 H HF B LF WF KAPR Пластина & 10.0 10.0 10.0 150.00 10.10 45.0 WPEB/X 04.. T-8/5 SR M3.0R 12.0 12.0 12.0 150.00 12.10 45.0 WPEB/X 05.. T-8/5 SR M3.5L 16.0 16.0 16.0 150.00 16.10 45.0 WPEB/X 06.. T-8/5 SR M3.5R Для правосторонних державок используйте винт -R, для левосторонних винт -L Пластины см. стр.: WPEX (187) яятлш fsviunn CSSPR/L Державки с верхним прихватом для квадратных пластин с задним углом 11°, для продольного точения и подрезки торца Обозначение CSSPR1212F-09 CSSPR1616H-12 (1) CSSPR 2020K-12 (1) CSSPR/L 2525M-12 (1) H HF B LF LH WF GAMP GAMF Пластина vf4 P 12.0 12.0 12.0 80.00 21.0 16.00 0 6 SPMR 0903 LC 15 SET 1 HW 2.5 16.0 16.0 16.0 100.00 26.0 20.00 0 6 SPMR 1203 ISQP 162 SP 16 LC 30 SET 2 HW 3.0 20.0 20.0 20.0 125.00 26.0 25.00 0 6 SPMR 1203 ISQP 162 SP 16 LC 30 SET 1 HW 3.0 25.0 25.0 25.0 150.00 28.0 32.00 0 6 SPMR 1203 ISQP 162 SP 16 LC 30 SET 1 HW 3.0 (1) Минимальная ширина резания Пластины см. стр.: SPMR (182) Avi яятлш юишип CSDPN Державки для квадратных пластин с задним углом 11°, угол в плане 45° Обозначение H HF B LF LH WF GAMP GAMF Пластина vf4 , JU P CSDPN 2020K-12 20.0 20.0 20.0 125.00 30.0 10.00 0 6 SPMR 1203 ISQP 162(a) SP 16 LC 30 SET 1 HW 3.0 CSDPN 2525M-12 25.0 25.0 25.0 150.00 30.0 12.50 0 6 SPMR 1203 ISQP 162(a) SP 16 LC 30 SET 1 HW 3.0 (a) Используйте подкладную пластину ISQP 163 для пластин с радиусом 1.6-2.4 мм Пластины см. стр.: SPMR (182) ISCAR
