653 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.649

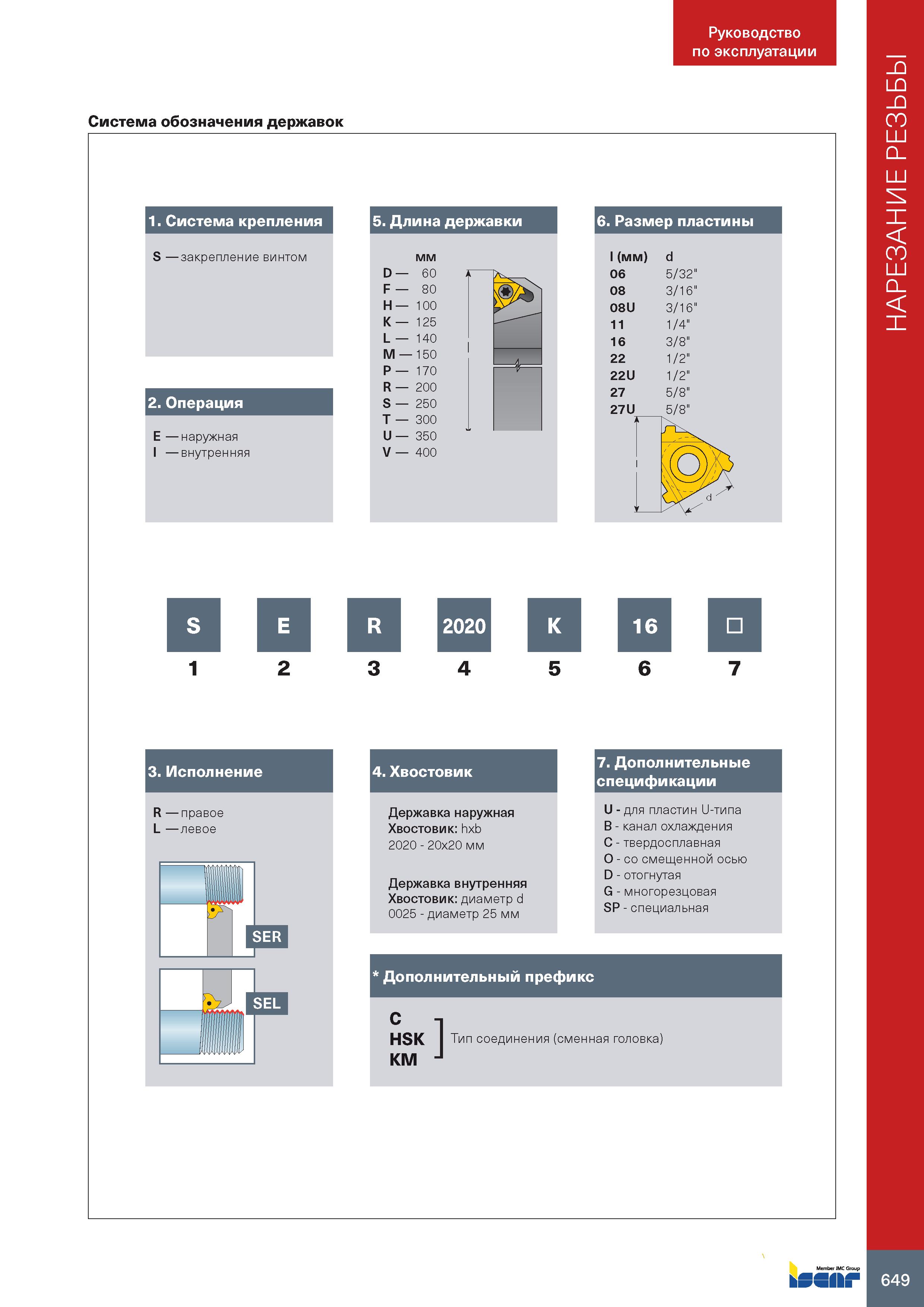

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 649 0653 Lab2u Руководство по эксплуатации Система обозначения державок 1. Система крепления S — закрепление винтом 2. Операция E — наружная I — внутренняя 5. Длина державки мм R — 200 S — 250 T — 300 U — 350 V — 400 6. Размер пластины l (мм) d 06 5/32" 08 3/16" 08U 3/16" 11 1/4" 16 3/8" 22 1/2" 22U 1/2" 27 5/8" 27U 5/8" d 2 3 2020 4 5 6 7 1 3. Исполнение R — правое L — левое 4. Хвостовик Державка наружная Хвостовик: hxb 2020 - 20x20 мм Державка внутренняя Хвостовик: диаметр d 0025 - диаметр 25 мм Дополнительный префикс C HSK KM Тип соединения (сменная головка) 7. Дополнительные спецификации U - для пластин U-типа B - канал охлаждения C- твердосплавная O - со смещенной осью D - отогнутая G - многорезцовая SP - специальная 649 Нарезание резьбы на токарном станке
