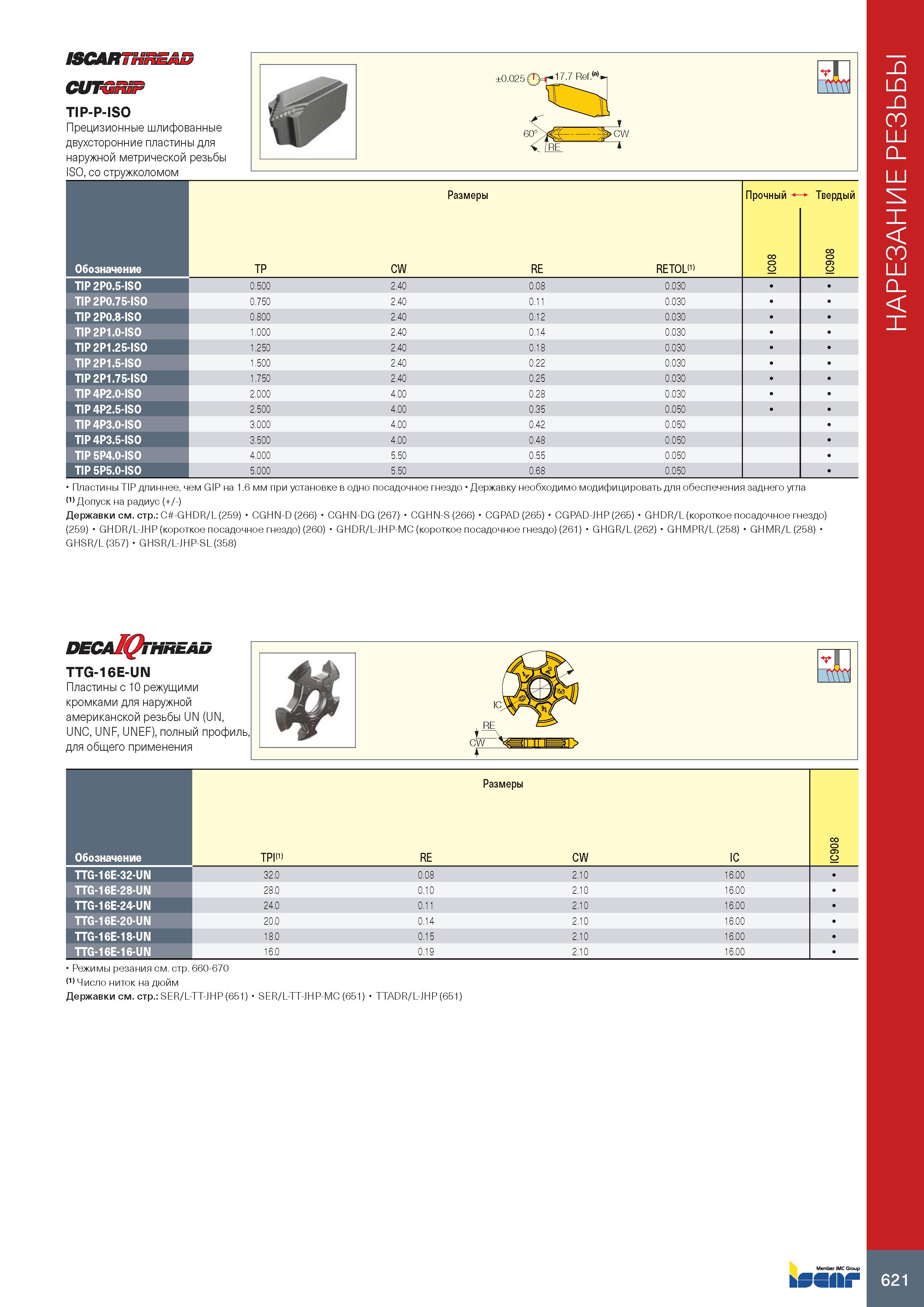

ISCARTHnEAD CUT-GRiF TIP-P-ISO Прецизионные шлифованные двухсторонние пластины для наружной метрической резьбы ISO, со стружколомом ±0.025 0=r 17.7 Ref. Размеры Прочный i’ Твердый Обозначение TP CW RE RETOLD 8 0 о 8 0 9 о TIP 2P0.5-IS0 0.500 2.40 0.08 0 030 TIP 2P0.75-ISO 0.750 2.40 0.11 0 030 TIP 2P0.8-ISO 0.800 2.40 0.12 0 030 TIP 2P1.0-IS0 1.000 2.40 0.14 0 030 TIP 2P1.25-ISO 1.250 2.40 0.18 0 030 TIP 2P1.5-ISO 1.500 2.40 0.22 0 030 TIP 2P1.75-IS0 1.750 2.40 0.25 0 030 TIP 4P2.0-ISO 2.000 4.00 0.28 0 030 TIP 4P2.5-IS0 2.500 4.00 0.35 0 050 TIP 4P3.0-IS0 3.000 4.00 0.42 0 050 TIP 4P3.5-IS0 3.500 4.00 0.48 0 050 TIP 5P4.0-IS0 4.000 5.50 0.55 0 050 TIP 5P5.0-IS0 5.000 5.50 0.68 0 050 Пластины TIP длиннее, чем GIP на 1.6 мм при установке в одно посадочное гнездо Державку необходимо модифицировать для обеспечения заднего угла (1) Допуск на радиус (+/-) Державки см. стр.: C -GHDR/L (259) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) DECAlQrnnt.au TTG-16E-UN Пластины с 10 режущими кромками для наружной американской резьбы UN (UN, UNC, UNF, UNEF), полный профиль для общего применения 4L> T CW Г Размеры Обозначение TPI(1) RE CW IC IC908 TTG-16E-32-UN 32.0 0.08 2.10 16.00 TTG-16E-28-UN 28.0 0.10 2.10 16.00 TTG-16E-24-UN 24.0 0.11 2.10 16.00 TTG-16E-20-UN 20.0 0.14 2.10 16.00 TTG-16E-18-UN 18.0 0.15 2.10 16.00 TTG-16E-16-UN 16.0 0.19 2.10 16.00 Режимы резания см. стр. 660-670 (1) Число ниток на дюйм Державки см. стр.: SER/L-TT-JHP (651) SER/L-TT-JHP-MC (651) TTADR/L-JHP (651) bSSflkf (a) CW RE 621 Нарезание резьбы на токарном станке
