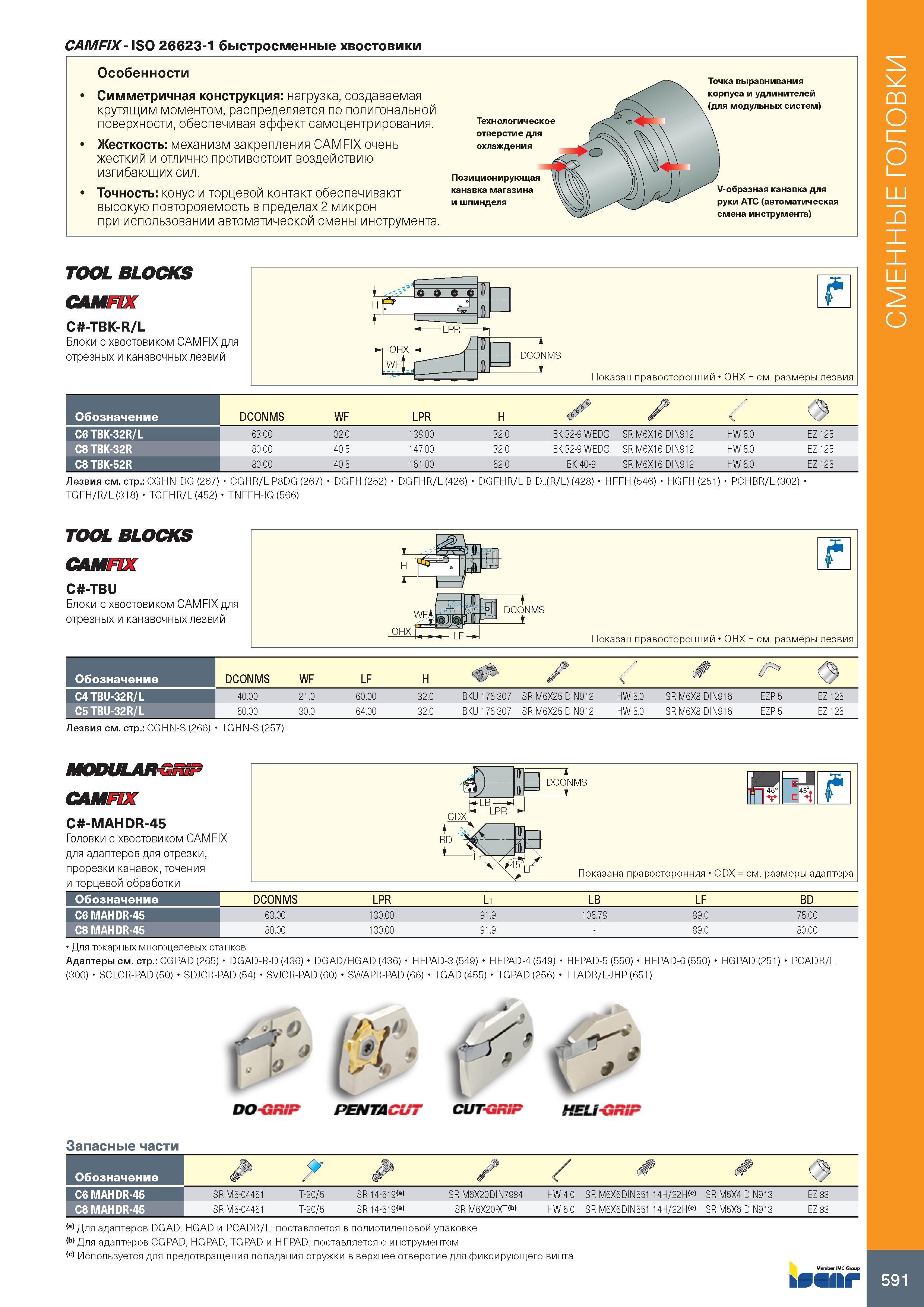

CAMFIX -ISO 26623-1 быстросменные хвостовики Особенности Симметричная конструкция: нагрузка, создаваемая крутящим моментом, распределяется по полигональной поверхности, обеспечивая эффект самоцентрирования. Жесткость: механизм закрепления CAMFIX очень жесткий и отлично противостоит воздействию изгибающих сил. Точность: конус и торцевой контакт обеспечивают высокую повторояемость в пределах 2 микрон при использовании автоматической смены инструмента. Технологическое отверстие для охлаждения Позиционирующая канавка магазина и шпинделя Точка выравнивания корпуса и удлинителей (для модульных систем) V-образная канавка для руки ATC (автоматическая смена инструмента) TOOL BLOCKS CAMFIX C -TBK-R/L Блоки с хвостовиком CAMFIX для отрезных и канавочных лезвий т f6 - i OHX И -LPR в - DCONMS Показан правосторонний OHX = см. размеры лезвия Обозначение DCONMS WF LPR H , 0 C6 TBK-32R/L 63.00 32.0 138.00 32.0 BK 32-9 WEDG SR M6X16 DIN912 HW 5.0 EZ 125 C8 TBK-32R 80.00 40.5 147.00 32.0 BK 32-9 WEDG SR M6X16 DIN912 HW 5.0 EZ 125 C8 TBK-52R 80.00 40.5 161.00 52.0 BK 40-9 SR M6X16 DIN912 HW 5.0 EZ 125 Лезвия см. стр.: CGHN-DG (267) CGHR/L-P8DG (267) DGFH (252) DGFHR/L (426) DGFHR/L-B-D..(R/L) (428) HFFH (546) HGFH (251) PCHBR/L (302) TGFH/R/L(318) TGFHR/L (452) TNFFH-IQ (566) TOOL BLOCKS CAMFIX C -TBU Блоки с хвостовиком CAMFIX для отрезных и канавочных лезвий DCONMS i Показан правосторонний OHX = см. размеры лезвия Обозначение DCONMS WF LF H , r- C4 TBU-32R/L 40.00 21.0 60.00 32.0 BKU 176 307 SR M6X25 DIN912 HW 5.0 SR M6X8 DIN916 EZP 5 EZ 125 C5 TBU-32R/L 50.00 30.0 64.00 32.0 BKU 176 307 SR M6X25 DIN912 HW 5.0 SR M6X8 DIN916 EZP 5 EZ 125 Лезвия см. стр.: CGHN-S (266) TGHN-S (257) MODULAR-GRIP CAMFIX C -MAHDR-45 Головки с хвостовиком CAMFIX для адаптеров для отрезки, прорезки канавок, точения и торцевой обработки CDX KLB- LI — - DCONMS “ й Показана правосторонняя CDX = см. размеры адаптера Обозначение DCONMS LPR L1 LB LF BD C6 MAHDR-45 63.00 130.00 91.9 105.78 89.0 75.00 C8 MAHDR-45 80.00 130.00 91.9 89.0 80.00 Для токарных многоцелевых станков. Адаптеры см. стр.: CGPAD (265) DGAD-B-D (436) DGAD/HGAD (436) HFPAD-3 (549) HFPAD-4 (549) HFPAD-5 (550) HFPAD-6 (550) HGPAD (251) PCADR/L (300) SCLCR-PAD (50) SDJCR-PAD (54) SVJCR-PAD (60) SWAPR-PAD (66) TGAD (455) TGPAD (256) TTADR/L-JHP (651) Запасные части Обозначение C6 MAHDR-45 C8 MAHDR-45 SR M5-04451 SR M5-04451 T-20/5 T-20/5 SR 14-519M SR 14-519M SR M6X20DIN7984 SR M6X20-XTW HW 4.0 HW 5.0 SR M6X6DIN551 14H/22HM SR M6X6DIN551 14H/22HM SR M5X4 DIN913 SR M5X6 DIN913 EZ 83 EZ 83 (a) Для адаптеров DGAD, HGAD и PCADR/L; поставляется в полиэтиленовой упаковке (b) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD; поставляется с инструментом (c) Используется для предотвращения попадания стружки в верхнее отверстие для фиксирующего винта bSSflkf 591 СМЕННЫЕ ГОЛОВКИ
