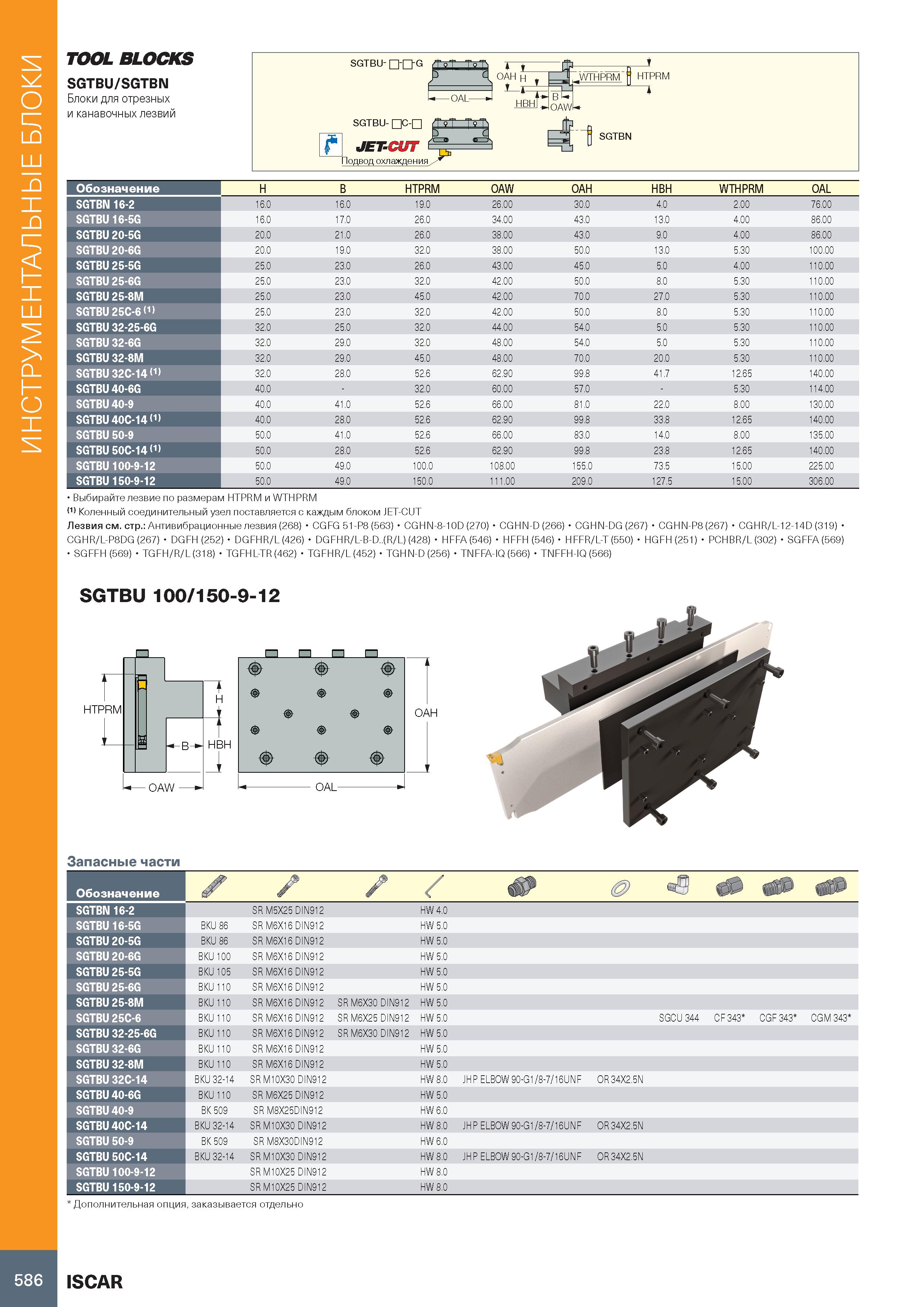

ИНСТРУМЕНТАЛЬНЫЕ БЛОКИ TOOL BLOCKS SGTBU/SGTBN Блоки для отрезных и канавочных лезвий Обозначение H B HTPRM OAW OAH HBH WTHPRM OAL SGTBN 16-2 16.0 16.0 19.0 26.00 30.0 4.0 2.00 76.00 SGTBU 16-5G 16.0 17.0 26.0 34.00 43.0 13.0 4.00 86.00 SGTBU 20-5G 20.0 21.0 26.0 38.00 43.0 9.0 4.00 86.00 SGTBU 20-6G 20.0 19.0 32.0 38.00 50.0 13.0 5.30 100.00 SGTBU 25-5G 25.0 23.0 26.0 43.00 45.0 5.0 4.00 110.00 SGTBU 25-6G 25.0 23.0 32.0 42.00 50.0 8.0 5.30 110.00 SGTBU 25-8M 25.0 23.0 45.0 42.00 70.0 27.0 5.30 110.00 SGTBU 25C-6 (1) 25.0 23.0 32.0 42.00 50.0 8.0 5.30 110.00 SGTBU 32-25-6G 32.0 25.0 32.0 44.00 54.0 5.0 5.30 110.00 SGTBU 32-6G 32.0 29.0 32.0 48.00 54.0 5.0 5.30 110.00 SGTBU 32-8M 32.0 29.0 45.0 48.00 70.0 20.0 5.30 110.00 SGTBU 32C-14 (1) 32.0 28.0 52.6 62.90 99.8 41.7 12.65 140.00 SGTBU 40-6G 40.0 32.0 60.00 57.0 5.30 114.00 SGTBU 40-9 40.0 41.0 52.6 66.00 81.0 22.0 8.00 130.00 SGTBU 40C-14 (1) 40.0 28.0 52.6 62.90 99.8 33.8 12.65 140.00 SGTBU 50-9 50.0 41.0 52.6 66.00 83.0 14.0 8.00 135.00 SGTBU 50C-14 (1) 50.0 28.0 52.6 62.90 99.8 23.8 12.65 140.00 SGTBU 100-9-12 50.0 49.0 100.0 108.00 155.0 73.5 15.00 225.00 SGTBU 150-9-12 50.0 49.0 150.0 111.00 209.0 127.5 15.00 306.00 Выбирайте лезвие по размерам HTPRM и WTHPRM Коленный соединительный узел поставляется с каждым блоком JET-CUT Лезвия см. стр.: Антивибрационные лезвия (268) CGFG 51-P8 (563) CGHN-8-10D (270) CGHN-D (266) CGHN-DG (267) CGHN-P8 (267) CGHR/L-12-14D (319) CGHR/L-P8DG (267) DGFH (252) DGFHR/L (426) DGFHR/L-B-D..(R/L) (428) HFFA (546) HFFH (546) HFFR/L-T (550) HGFH (251) PCHBR/L (302) SGFFA (569) SGFFH (569) TGFH/R/L(318) TGFHL-TR (462) TGFHR/L (452) TGHN-D (256) TNFFA-IQ (566) TNFFH-IQ (566) SGTBU 100/150-9-12 Запасные части Обозначение / Ф Ф g SGTBN 16-2 SR M5X25 DIN912 HW 4.0 SGTBU 16-5G BKU 86 SR M6X16 DIN912 HW 5.0 SGTBU 20-5G BKU 86 SR M6X16 DIN912 HW 5.0 SGTBU 20-6G BKU 100 SR M6X16 DIN912 HW 5.0 SGTBU 25-5G BKU 105 SR M6X16 DIN912 HW 5.0 SGTBU 25-6G BKU 110 SR M6X16 DIN912 HW 5.0 SGTBU 25-8M BKU 110 SR M6X16 DIN912 SR M6X30 DIN912 HW 5.0 SGTBU 25C-6 BKU 110 SR M6X16 DIN912 SR M6X25 DIN912 HW 5.0 SGCU 344 CF 343 CGF 343 CGM 343 SGTBU 32-25-6G BKU 110 SR M6X16 DIN912 SR M6X30 DIN912 HW 5.0 SGTBU 32-6G BKU 110 SR M6X16 DIN912 HW 5.0 SGTBU 32-8M BKU 110 SR M6X16 DIN912 HW 5.0 SGTBU 32C-14 BKU 32-14 SR M10X30 DIN912 HW 8.0 JHP ELBOW 90-G1/8-7/16UNF OR 34X2.5N SGTBU 40-6G BKU 110 SR M6X25 DIN912 HW 5.0 SGTBU 40-9 BK 509 SR M8X25DIN912 HW 6.0 SGTBU 40C-14 BKU 32-14 SR M10X30 DIN912 HW 8.0 JHP ELBOW 90-G1/8-7/16UNF OR 34X2.5N SGTBU 50-9 BK 509 SR M8X30DIN912 HW 6.0 SGTBU 50C-14 BKU 32-14 SR M10X30 DIN912 HW 8.0 JHP ELBOW 90-G1/8-7/16UNF OR 34X2.5N SGTBU 100-9-12 SR M10X25 DIN912 HW 8.0 SGTBU 150-9-12 SR M10X25 DIN912 HW 8.0 Дополнительная опция, заказывается отдельно 586 ISCAR
