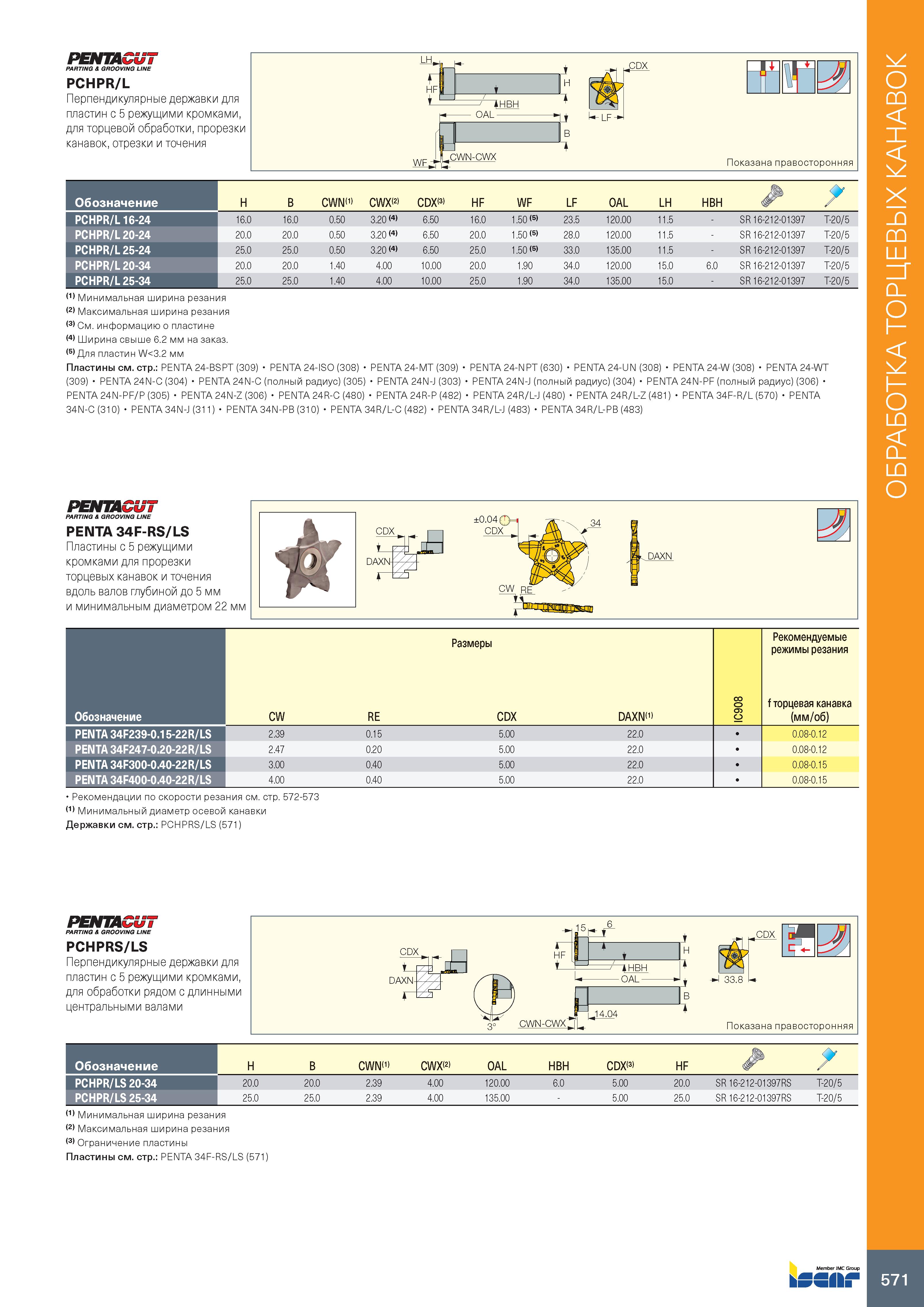

575 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.571

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 571 0575 Lab2u

PENTACUT PARTING & GROOVING LINE PCHPR/L Перпендикулярные державки для пластин с 5 режущими кромками, для торцевой обработки, прорезки канавок, отрезки и точения Обозначение H B CWN(1) CWX 2) CDX(3) HF WF LF OAL LH HBH PCHPR/L 16-24 16.0 16.0 0.50 3.20 4) 6.50 16.0 1.50 5) 23.5 120.00 11.5 SR 16-212-01397 T-20/5 PCHPR/L 20-24 20.0 20.0 0.50 3.20 4) 6.50 20.0 1.50 5) 28.0 120.00 11.5 SR 16-212-01397 T-20/5 PCHPR/L 25-24 25.0 25.0 0.50 3.20 4) 6.50 25.0 1.50 5) 33.0 135.00 11.5 SR 16-212-01397 T-20/5 PCHPR/L 20-34 20.0 20.0 1.40 4.00 10.00 20.0 1.90 34.0 120.00 15.0 6.0 SR 16-212-01397 T-20/5 PCHPR/L 25-34 25.0 25.0 1.40 4.00 10.00 25.0 1.90 34.0 135.00 15.0 SR 16-212-01397 T-20/5 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) См. информацию о пластине (4) Ширина свыше 6.2 мм на заказ. (5) Для пластин W 3.2 мм Пластины см. стр.: PENTA 24-BSPT (309) PENTA 24-ISO (308) PENTA 24-MT (309) PENTA 24-NPT (630) PENTA 24-UN (308) PENTA 24-W (308) PENTA 24-WT (309) PENTA 24N-C (304) PENTA 24N-C (полный радиус) (305) PENTA 24N-J (303) PENTA 24N-J (полный радиус) (304) PENTA 24N-PF (полный радиус) (306) PENTA 24N-PF/P (305) PENTA 24N-Z (306) PENTA 24R-C (480) PENTA 24R-P (482) PENTA 24R/L-J (480) PENTA 24R/L-Z (481) PENTA 34F-R/L (570) PENTA 34N-C (310) PENTA 34N-J (311) PENTA 34N-PB (310) PENTA 34R/L-C (482) PENTA 34R/L-J (483) PENTA 34R/L-PB (483) PENTACUT PARTING & GROOVING LINE PENTA 34F-RS/LS Пластины с 5 режущими кромками для прорезки торцевых канавок и точения вдоль валов глубиной до 5 мм и минимальным диаметром 22 мм CDX DA> ±0.04 CD CW re T" Ik DAXN Рекомендации по скорости резания см. стр. 572-573 f1) Минимальный диаметр осевой канавки Державки см. стр.: PCHPRS/LS (571) Обозначение Размеры 8 0 сл О Рекомендуемые режимы резания f торцевая канавка (мм/об) CW RE CDX DAXN(') PENTA 34F239-0.15-22R/LS 2.39 0.15 5.00 22.0 0.08-0.12 PENTA 34F247-0.20-22R/LS 2.47 0.20 5.00 22.0 0.08-0.12 PENTA 34F300-0.40-22R/LS 3.00 0.40 5.00 22.0 0.08-0.15 PENTA 34F400-0.40-22R/LS 4.00 0.40 5.00 22.0 0.08-0.15 PENTACUT PARTING & GROOVING LINE PCHPRS/LS Перпендикулярные державки для пластин с 5 режущими кромками, для обработки рядом с длинными центральными валами Обозначение PCHPR/LS 20-34 PCHPR/LS 25-34 H B CWN(1) CWX 2) OAL HBH CDX(3) HF 20.0 20.0 2.39 4.00 120.00 6.0 5.00 20.0 SR 16-212-01397RS T-20/5 25.0 25.0 2.39 4.00 135.00 5.00 25.0 SR 16-212-01397RS T-20/5 (1) Минимальная ширина резания f2) Максимальная ширина резания (3) Ограничение пластины Пластины см. стр.: PENTA 34F-RS/LS (571) 571 Обработка торцевых канавок
