570 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.566

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 566 0570 Lab2u

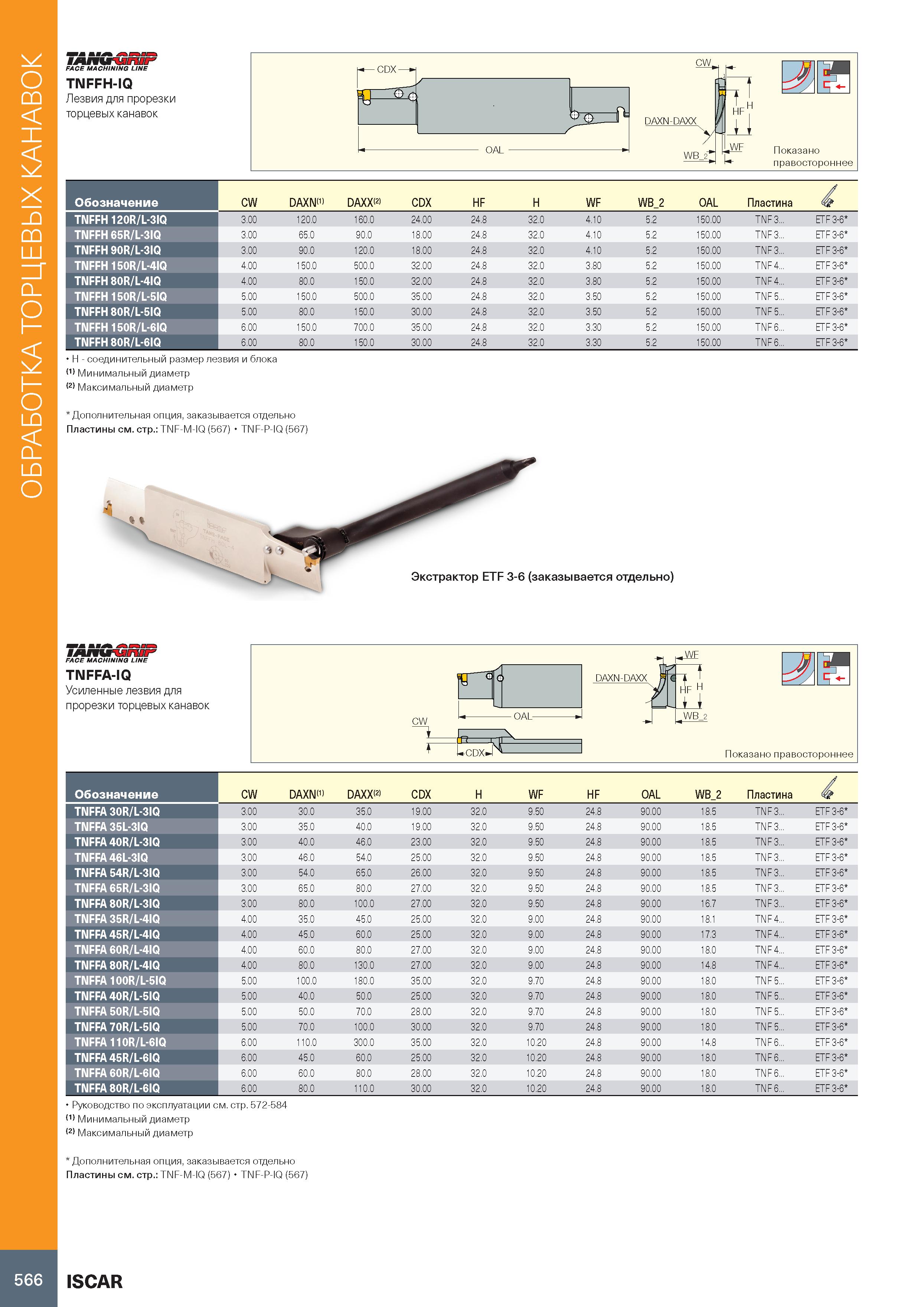

Обработка торцевых канавок FACE MACHINING UNE TNFFH-IQ Лезвия для прорезки торцевых канавок т Показано правостороннее Обозначение CW DAXN(1) DAXX 2> CDX HF H WF WB 2 OAL Пластина 4 TNFFH 120R/L-3IQ 3.00 120.0 160.0 24.00 24.8 32.0 4.10 5.2 150.00 TNF 3... ETF 3-6 TNFFH 65R/L-3IQ 3.00 65.0 90.0 18.00 24.8 32.0 4.10 5.2 150.00 TNF 3... ETF 3-6 TNFFH 90R/L-3IQ 3.00 90.0 120.0 18.00 24.8 32.0 4.10 5.2 150.00 TNF 3... ETF 3-6 TNFFH 150R/L-4IQ 4.00 150.0 500.0 32.00 24.8 32.0 3.80 5.2 150.00 TNF 4... ETF 3-6 TNFFH 80R/L-4IQ 4.00 80.0 150.0 32.00 24.8 32.0 3.80 5.2 150.00 TNF 4... ETF 3-6 TNFFH 150R/L-5IQ 5.00 150.0 500.0 35.00 24.8 32.0 3.50 5.2 150.00 TNF 5... ETF 3-6 TNFFH 80R/L-5IQ 5.00 80.0 150.0 30.00 24.8 32.0 3.50 5.2 150.00 TNF 5... ETF 3-6 TNFFH 150R/L-6IQ 6.00 150.0 700.0 35.00 24.8 32.0 3.30 5.2 150.00 TNF 6... ETF 3-6 TNFFH 80R/L-6IQ 6.00 80.0 150.0 30.00 24.8 32.0 3.30 5.2 150.00 TNF 6... ETF 3-6 H - соединительный размер лезвия и блока (1) Минимальный диаметр (2) Максимальный диаметр Дополнительная опция, заказывается отдельно Пластины см. стр.: TNF-M-IQ (567) TNF-P-IQ (567) 7АН& ШР FACE MACHINING LINE TNFFA-IQ Усиленные лезвия для прорезки торцевых канавок Обозначение CW DAXN(1> DAXX 2> CDX H WF HF OAL WB 2 Пластина TNFFA 30R/L-3IQ 3.00 30.0 35.0 19.00 32.0 9.50 24 8 90 00 18.5 TNF 3. . ETF 3-6 TNFFA 35L-3IQ 3.00 35.0 40.0 19.00 32.0 9.50 24 8 90 00 18.5 TNF 3. .. ETF 3-6 TNFFA 40R/L-3IQ 3.00 40.0 46.0 23.00 32.0 9.50 24 8 90 00 18.5 TNF 3. .. ETF 3-6 TNFFA 46L-3IQ 3.00 46.0 54.0 25.00 32.0 9.50 24 8 90 00 18.5 TNF 3. .. ETF 3-6 TNFFA 54R/L-3IQ 3.00 54.0 65.0 26.00 32.0 9.50 24 8 90 00 18.5 TNF 3. .. ETF 3-6 TNFFA 65R/L-3IQ 3.00 65.0 80.0 27.00 32.0 9.50 24 8 90 00 18.5 TNF 3. .. ETF 3-6 TNFFA 80R/L-3IQ 3.00 80.0 100.0 27.00 32.0 9.50 24 8 90 00 16.7 TNF 3. .. ETF 3-6 TNFFA 35R/L-4IQ 4.00 35.0 45.0 25.00 32.0 9.00 24 8 90 00 18.1 TNF 4. .. ETF 3-6 TNFFA 45R/L-4IQ 4.00 45.0 60.0 25.00 32.0 9.00 24 8 90 00 17.3 TNF 4. .. ETF 3-6 TNFFA 60R/L-4IQ 4.00 60.0 80.0 27.00 32.0 9.00 24 8 90 00 18.0 TNF 4. .. ETF 3-6 TNFFA 80R/L-4IQ 4.00 80.0 130.0 27.00 32.0 9.00 24 8 90 00 14.8 TNF 4. .. ETF 3-6 TNFFA 100R/L-5IQ 5.00 100.0 180.0 35.00 32.0 9.70 24 8 90 00 18.0 TNF 5. .. ETF 3-6 TNFFA 40R/L-5IQ 5.00 40.0 50.0 25.00 32.0 9.70 24 8 90 00 18.0 TNF 5. .. ETF 3-6 TNFFA 50R/L-5IQ 5.00 50.0 70.0 28.00 32.0 9.70 24 8 90 00 18.0 TNF 5. .. ETF 3-6 TNFFA 70R/L-5IQ 5.00 70.0 100.0 30.00 32.0 9.70 24 8 90 00 18.0 TNF 5. .. ETF 3-6 TNFFA 110R/L-6IQ 6.00 110.0 300.0 35.00 32.0 10.20 24 8 90 00 14.8 TNF 6. .. ETF 3-6 TNFFA 45R/L-6IQ 6.00 45.0 60.0 25.00 32.0 10.20 24 8 90 00 18.0 TNF 6. .. ETF 3-6 TNFFA 60R/L-6IQ 6.00 60.0 80.0 28.00 32.0 10.20 24 8 90 00 18.0 TNF 6. .. ETF 3-6 TNFFA 80R/L-6IQ 6.00 80.0 110.0 30.00 32.0 10.20 24 8 90 00 18.0 TNF 6. . ETF 3-6 Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр Дополнительная опция, заказывается отдельно Пластины см. стр.: TNF-M-IQ (567) TNF-P-IQ (567) 566 ISCAR
