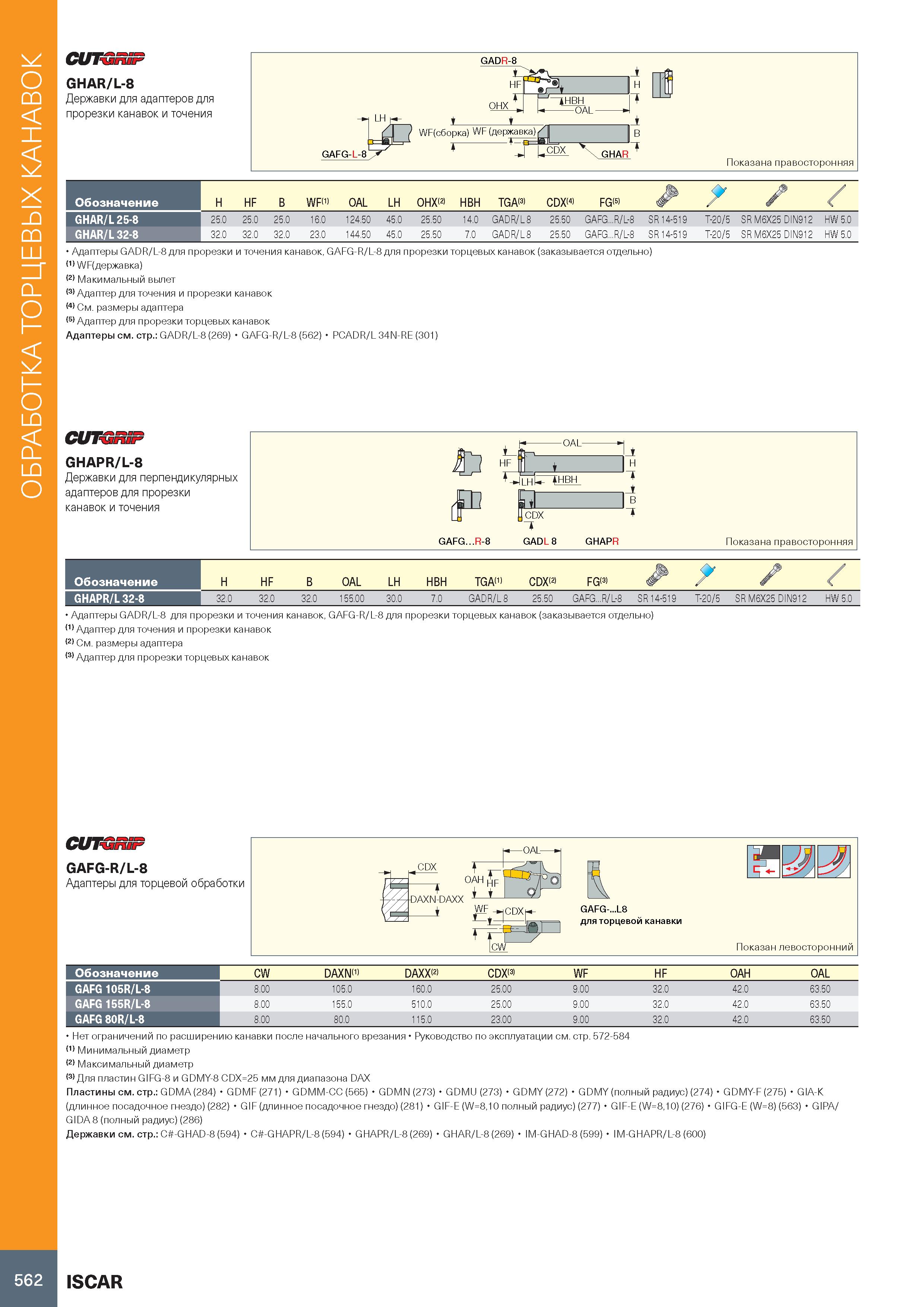

Обработка торцевых канавок CUTGiiiF GHAR/L-8 Державки для адаптеров для прорезки канавок и точения Обозначение GHAR/L 25-8 GHAR/L 32-8 H HF B WF(1) OAL LH OHX 2> HBH TGA(3) CDX(4) FG(5) / / 25.0 25.0 25.0 16.0 124.50 45.0 25.50 14.0 GADR/L 8 25.50 GAFG...R/L-8 SR 14-519 T-20/5 SR M6X25 DIN912 HW 5.0 32.0 32.0 32.0 23.0 144.50 45.0 25.50 7.0 GADR/L 8 25.50 GAFG...R/L-8 SR 14-519 T-20/5 SR M6X25 DIN912 HW 5.0 Адаптеры GADR/L-8 для прорезки и точения канавок, GAFG-R/L-8 для прорезки торцевых канавок (заказывается отдельно) (1) WF(державка) (2) Макимальный вылет (3) Адаптер для точения и прорезки канавок (4) См. размеры адаптера (5) Адаптер для прорезки торцевых канавок Адаптеры см. стр.: GADR/L-8 (269) GAFG-R/L-8 (562) PCADR/L 34N-RE (301) CUTGRSP GHAPR/L-8 Державки для перпендикулярных адаптеров для прорезки канавок и точения Обозначение GHAPR/L 32-8 H HF B OAL LH HBH TGA(1) CDX 2> FG 3> 32.0 32.0 32.0 155.00 30.0 7.0 GADR/L 8 25.50 GAFG...R/L-8 SR 14-519 T-20/5 SR M6X25 DIN912 HW 5.0 Адаптеры GADR/L-8 для прорезки и точения канавок, GAFG-R/L-8 для прорезки торцевых канавок (заказывается отдельно) (1) Адаптер для точения и прорезки канавок (2) См. размеры адаптера (3) Адаптер для прорезки торцевых канавок CUTGniF GAFG-R/L-8 Адаптеры для торцевой обработки Обозначение GAFG 105R/L-8 GAFG 155R/L-8 GAFG 80R/L-8 CW DAXN(1) DAXX(2) CDX(3) WF HF OAH OAL 8.00 105.0 160.0 25.00 9.00 32.0 42.0 63.50 8.00 155.0 510.0 25.00 9.00 32.0 42.0 63.50 8.00 80.0 115.0 23.00 9.00 32.0 42.0 63.50 Нет ограничений по расширению канавки после начального врезания Руководство по эксплуатации см. стр. 572-584 (1) Минимальный диаметр (2) Максимальный диаметр (3) Для пластин GIFG-8 и GDMY-8 CDX=25 мм для диапазона DAX Пластины см. стр.: GDMA(284) GDMF (271) GDMM-CC (565) GDMN (273) GDMU (273) GDMY (272) GDMY (полный радиус) (274) GDMY-F (275) GIA-K (длинное посадочное гнездо) (282) GIF (длинное посадочное гнездо) (281) GIF-E (W=8,10 полный радиус) (277) GIF-E (W=8,10) (276) GIFG-E (W=8) (563) GIPA/ GIDA 8 (полный радиус) (286) Державки см. стр.: C -GHAD-8 (594) C -GHAPR/L-8 (594) GHAPR/L-8 (269) GHAR/L-8 (269) IM-GHAD-8 (599) IM-GHAPR/L-8 (600) 562 ISCAR
