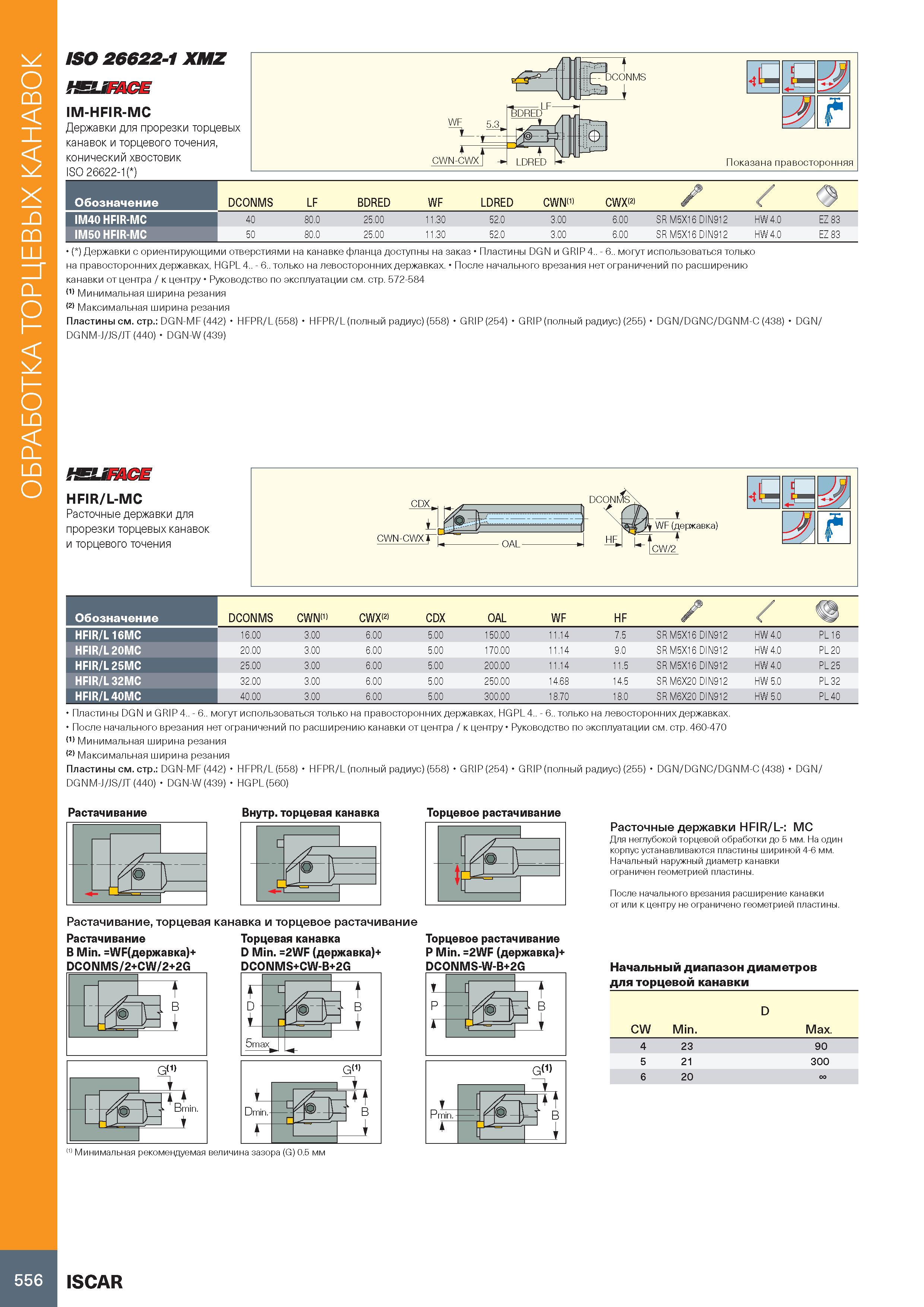

Обработка торцевых канавок ISO 26622-1 XMZ HEUHOCE IM-HFIR-MC Державки для прорезки торцевых канавок и торцевого точения, конический хвостовик ISO 26622-1( ) - DCONMS Ё £ Показана правосторонняя Обозначение DCONMS LF BDRED WF LDRED CWN(1) CWX(2) / IM40 HFIR-MC 40 80.0 25.00 11.30 52.0 3.00 6.00 SR M5X16 DIN912 HW 4.0 EZ 83 IM50 HFIR-MC 50 80.0 25.00 11.30 52.0 3.00 6.00 SR M5X16 DIN912 HW 4.0 EZ 83 ( ) Державки с ориентирующими отверстиями на канавке фланца доступны на заказ Пластины DGN и GRIP 4.. - 6.. могут использоваться только на правосторонних державках, HGPL 4.. - 6.. только на левосторонних державках. После начального врезания нет ограничений по расширению канавки от центра / к центру Руководство по эксплуатации см. стр. 572-584 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: DGN-MF (442) HFPR/L (558) HFPR/L (полный радиус) (558) GRIP (254) GRIP (полный радиус) (255) DGN/DGNC/DGNM-C (438) DGN/ DGNM-J/JS/JT (440) DGN-W (439) fSUEIlCE HFIR/L-MC Расточные державки для прорезки торцевых канавок и торцевого точения Обозначение DCONMS CWN(1) CWX(2) CDX OAL WF HF / Щ HFIR/L 16MC 16.00 3.00 6.00 5.00 150.00 11.14 7.5 SR M5X16 DIN912 HW 4.0 PL 16 HFIR/L 20MC 20.00 3.00 6.00 5.00 170.00 11.14 9.0 SR M5X16 DIN912 HW 4.0 PL 20 HFIR/L 25MC 25.00 3.00 6.00 5.00 200.00 11.14 11.5 SR M5X16 DIN912 HW 4.0 PL 25 HFIR/L 32MC 32.00 3.00 6.00 5.00 250.00 14.68 14.5 SR M6X20 DIN912 HW 5.0 PL 32 HFIR/L 40MC 40.00 3.00 6.00 5.00 300.00 18.70 18.0 SR M6X20 DIN912 HW 5.0 PL 40 Пластины DGN и GRIP 4.. - 6.. могут использоваться только на правосторонних державках, HGPL 4.. - 6.. только на левосторонних державках. После начального врезания нет ограничений по расширению канавки от центра / к центру Руководство по эксплуатации см. стр. 460-470 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: DGN-MF (442) HFPR/L (558) HFPR/L (полный радиус) (558) GRIP (254) GRIP (полный радиус) (255) DGN/DGNC/DGNM-C (438) DGN/ DGNM-J/JS/JT (440) DGN-W (439) HGPL (560) Растачивание Внутр. торцевая канавка Торцевое растачивание Растачивание B Min. =WF(державка)+ DCONMS/2+CW/2+2G Торцевая канавка D Min. =2WF (державка)+ № (O j ) Растачивание, торцевая канавка и торцевое растачивание Торцевое растачивание P Min. =2Wf (державка)+ Расточные державки HFIR/L-: MC Для неглубокой торцевой обработки до 5 мм. На один корпус устанавливаются пластины шириной 4-6 мм. Начальный наружный диаметр канавки ограничен геометрией пластины. После начального врезания расширение канавки от или к центру не ограничено геометрией пластины. Начальный диапазон диаметров для торцевой канавки D CW Min. Max. 4 23 90 5 21 300 6 20 (1) Минимальная рекомендуемая величина зазора (G) 0.5 мм 556 ISCAR
