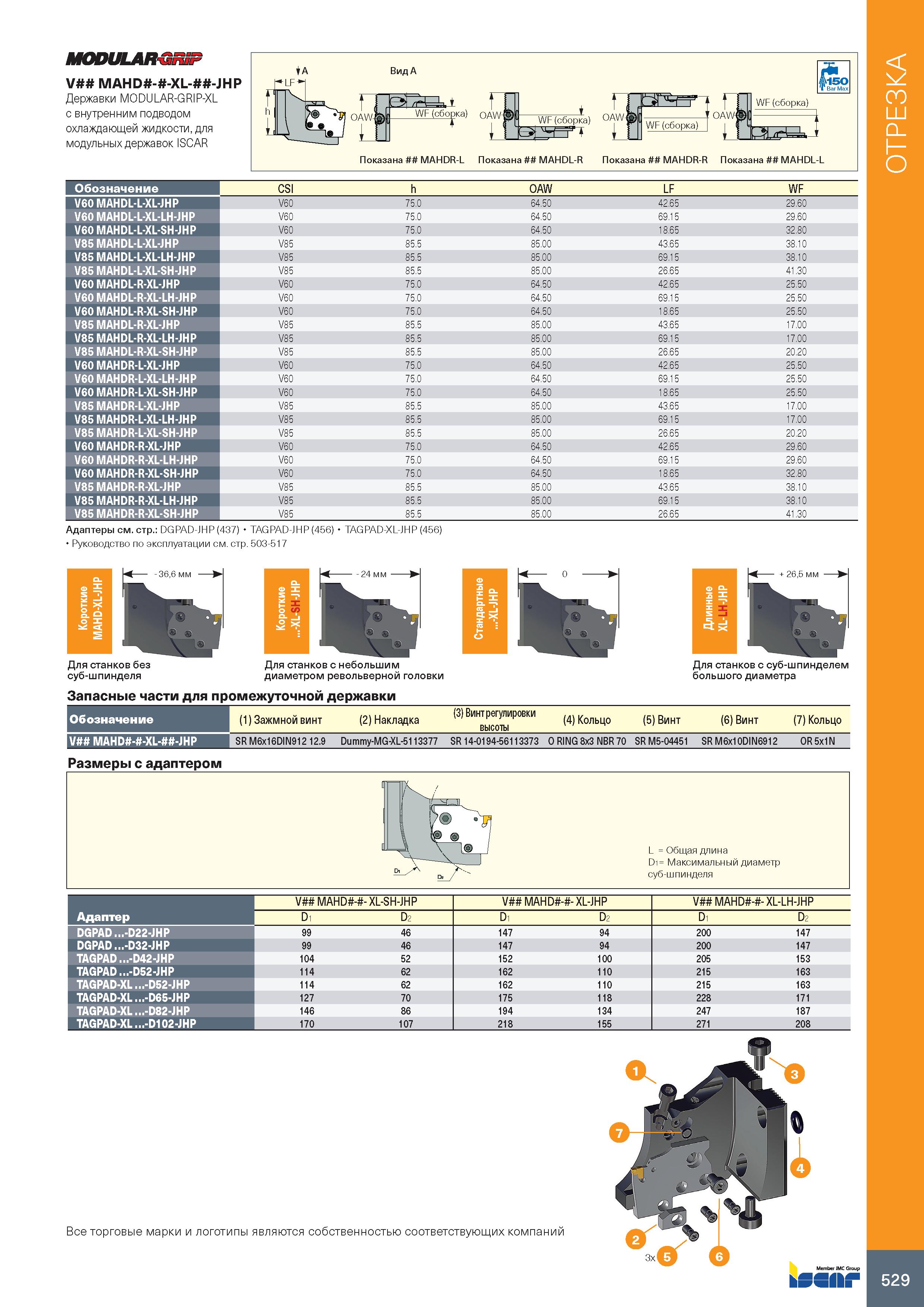

MODULAR-GRSF V MAHD - -XL- -JHP Державки MODULAR-GRIP-XL с внутренним подводом охлаждающей жидкости, для модульных державок ISCAR с31 i WF (сборка) OAW- WF (сборка) OAW \ ЫЬв-т L1 Г OAW : WF (сборка) L 150 Bar Max WF (сборка) Eg Показана MAHDR-L Показана MAHDL-R Показана MAHDR-R Показана MAHDL-L Обозначение CSI h OAW LF WF V60 MAHDL-L-XL-JHP V60 75.0 64.50 42.65 29.60 V60 MAHDL-L-XL-LH-JHP V60 75.0 64.50 69.15 29.60 V60 MAHDL-L-XL-SH-JHP V60 75.0 64.50 18.65 32.80 V85 MAHDL-L-XL-JHP V85 85.5 85.00 43.65 38.10 V85 MAHDL-L-XL-LH-JHP V85 85.5 85.00 69.15 38.10 V85 MAHDL-L-XL-SH-JHP V85 85.5 85.00 26.65 41.30 V60 MAHDL-R-XL-JHP V60 75.0 64.50 42.65 25.50 V60 MAHDL-R-XL-LH-JHP V60 75.0 64.50 69.15 25.50 V60 MAHDL-R-XL-SH-JHP V60 75.0 64.50 18.65 25.50 V85 MAHDL-R-XL-JHP V85 85.5 85.00 43.65 17.00 V85 MAHDL-R-XL-LH-JHP V85 85.5 85.00 69.15 17.00 V85 MAHDL-R-XL-SH-JHP V85 85.5 85.00 26.65 20.20 V60 MAHDR-L-XL-JHP V60 75.0 64.50 42.65 25.50 V60 MAHDR-L-XL-LH-JHP V60 75.0 64.50 69.15 25.50 V60 MAHDR-L-XL-SH-JHP V60 75.0 64.50 18.65 25.50 V85 MAHDR-L-XL-JHP V85 85.5 85.00 43.65 17.00 V85 MAHDR-L-XL-LH-JHP V85 85.5 85.00 69.15 17.00 V85 MAHDR-L-XL-SH-JHP V85 85.5 85.00 26.65 20.20 V60 MAHDR-R-XL-JHP V60 75.0 64.50 42.65 29.60 V60 MAHDR-R-XL-LH-JHP V60 75.0 64.50 69.15 29.60 V60 MAHDR-R-XL-SH-JHP V60 75.0 64.50 18.65 32.80 V85 MAHDR-R-XL-JHP V85 85.5 85.00 43.65 38.10 V85 MAHDR-R-XL-LH-JHP V85 85.5 85.00 69.15 38.10 V85 MAHDR-R-XL-SH-JHP V85 85.5 00 О CO 26.65 41.30 Адаптеры см. стр.: DGPAD-JHP (437) TAGPAD-JHP (456) TAGPAD-XL-JHP (456) Руководство по эксплуатации см. стр. 503-517 Для станков без Для станков с небольшим Для станков с суб-шпинделем суб-шпинделя диаметром револьверной головки большого диаметра Запасные части для промежуточной державки Обозначение (1) Зажмной винт (2) Накладка (3) Винт регулировки высоты (4) Кольцо (5) Винт (6) Винт (7) Кольцо V MAHD - -XL- -JHP SR M6x16DIN912 12.9 Dummy-MG-XL-5113377 SR 14-0194-56113373 O RING 8x3 NBR 70 SR M5-04451 SR M6x10DIN6912 OR 5x1N Размеры с адаптером Ip A \ 1 1 L = Общая длина Di Ds / " " D1= Максимальный диаметр суб-шпинделя Адаптер V MAHD - - XL-SH-JHP V MAHD - - XL-JHP V MAHD - - XL-LH-JHP D1 D2 D1 D2 D1 D2 DGPAD ...-D22-JHP 99 46 147 94 200 147 DGPAD ...-D32-JHP 99 46 147 94 200 147 TAGPAD ...-D42-JHP 104 52 152 100 205 153 TAGPAD ...-D52-JHP 114 62 162 110 215 163 TAGPAD-XL ...-D52-JHP 114 62 162 110 215 163 TAGPAD-XL ...-D65-JHP 127 70 175 118 228 171 TAGPAD-XL ...-D82-JHP 146 86 194 134 247 187 TAGPAD-XL ...-D102-JHP 170 107 218 155 271 208 Все торговые марки и логотипы являются собственностью соответствующих компаний bSSflkf 529 Отрезка на токарном станке
