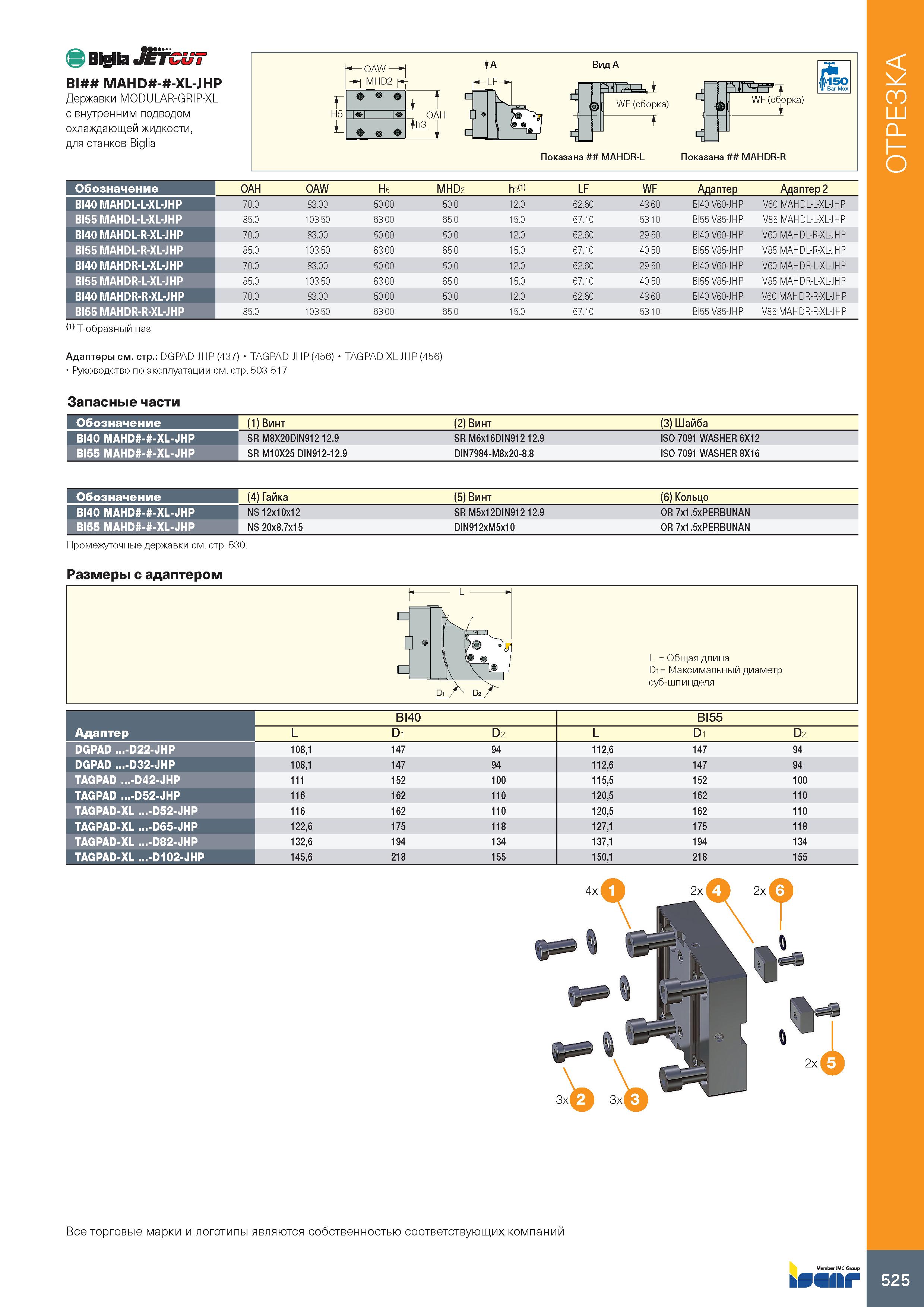

529 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.525

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 525 0529 Lab2u

( Biglla JETCUT BI MAHD - -XL-JHP Державки MODULAR-GRIP-XL с внутренним подводом охлаждающей жидкости, для станков Biglia Г H5 L OAW—Н - ) MHD2 1 1 Ч OAH 1Ъ3 WF (сборка) WF (сборка) Показана MAHDR-L qj- Показана MAHDR-R Обозначение OAH OAW H5 MHD2 h3(1) LF WF Адаптер Адаптер 2 BI40 MAHDL-L-XL-JHP 70.0 83.00 50.00 50.0 12.0 62.60 43.60 BI40 V60-JHP V60 MAHDL-L-XL-JHP BI55 MAHDL-L-XL-JHP 85.0 103.50 63.00 65.0 15.0 67.10 53.10 BI55 V85-JHP V85 MAHDL-L-XL-JHP BI40 MAHDL-R-XL-JHP 70.0 83.00 50.00 50.0 12.0 62.60 29.50 BI40 V60-JHP V60 MAHDL-R-XL-JHP BI55 MAHDL-R-XL-JHP 85.0 103.50 63.00 65.0 15.0 67.10 40.50 BI55 V85-JHP V85 MAHDL-R-XL-JHP BI40 MAHDR-L-XL-JHP 70.0 83.00 50.00 50.0 12.0 62.60 29.50 BI40 V60-JHP V60 MAHDR-L-XL-JHP BI55 MAHDR-L-XL-JHP 85.0 103.50 63.00 65.0 15.0 67.10 40.50 BI55 V85-JHP V85 MAHDR-L-XL-JHP BI40 MAHDR-R-XL-JHP 70.0 83.00 50.00 50.0 12.0 62.60 43.60 BI40 V60-JHP V60 MAHDR-R-XL-JHP BI55 MAHDR-R-XL-JHP 85.0 103.50 63.00 65.0 15.0 67.10 53.10 BI55 V85-JHP V85 MAHDR-R-XL-JHP (1) Т-образный паз Адаптеры см. стр.: DGPAD-JHP (437) TAGPAD-JHP (456) TAGPAD-XL-JHP (456) Руководство по эксплуатации см. стр. 503-517 Запасные части Обозначение (1) Винт (2) Винт (3) Шайба BI40 MAHD - -XL-JHP SR M8X20DIN912 12.9 SR M6x16DIN912 12.9 ISO 7091 WASHER 6X12 BI55 MAHD - -XL-JHP SR M10X25 DIN912-12.9 DIN7984-M8x20-8.8 ISO 7091 WASHER 8X16 Обозначение (4) Гайка (5) Винт (6) Кольцо BI40 MAHD - -XL-JHP NS 12x10x12 SR M5x12DIN912 12.9 OR 7x1.5xPERBUNAN BI55 MAHD - -XL-JHP NS 20x8.7x15 DIN912xM5x10 OR 7x1.5xPERBUNAN Промежуточные державки см. стр. 530. Размеры с адаптером BI40 BI55 Адаптер L Di D2 L Di D2 DGPAD ...-D22-JHP 108,1 147 94 112,6 147 94 DGPAD ...-D32-JHP 108,1 147 94 112,6 147 94 TAGPAD ...-D42-JHP 111 152 100 115,5 152 100 TAGPAD ...-D52-JHP 116 162 110 120,5 162 110 TAGPAD-XL ...-D52-JHP 116 162 110 120,5 162 110 TAGPAD-XL ...-D65-JHP 122,6 175 118 127,1 175 118 TAGPAD-XL ...-D82-JHP 132,6 194 134 137,1 194 134 TAGPAD-XL ...-D102-JHP 145,6 218 155 150,1 218 155 ЯР 3Л2 3 3j Все торговые марки и логотипы являются собственностью соответствующих компаний bSSflkf 525 Отрезка на токарном станке
