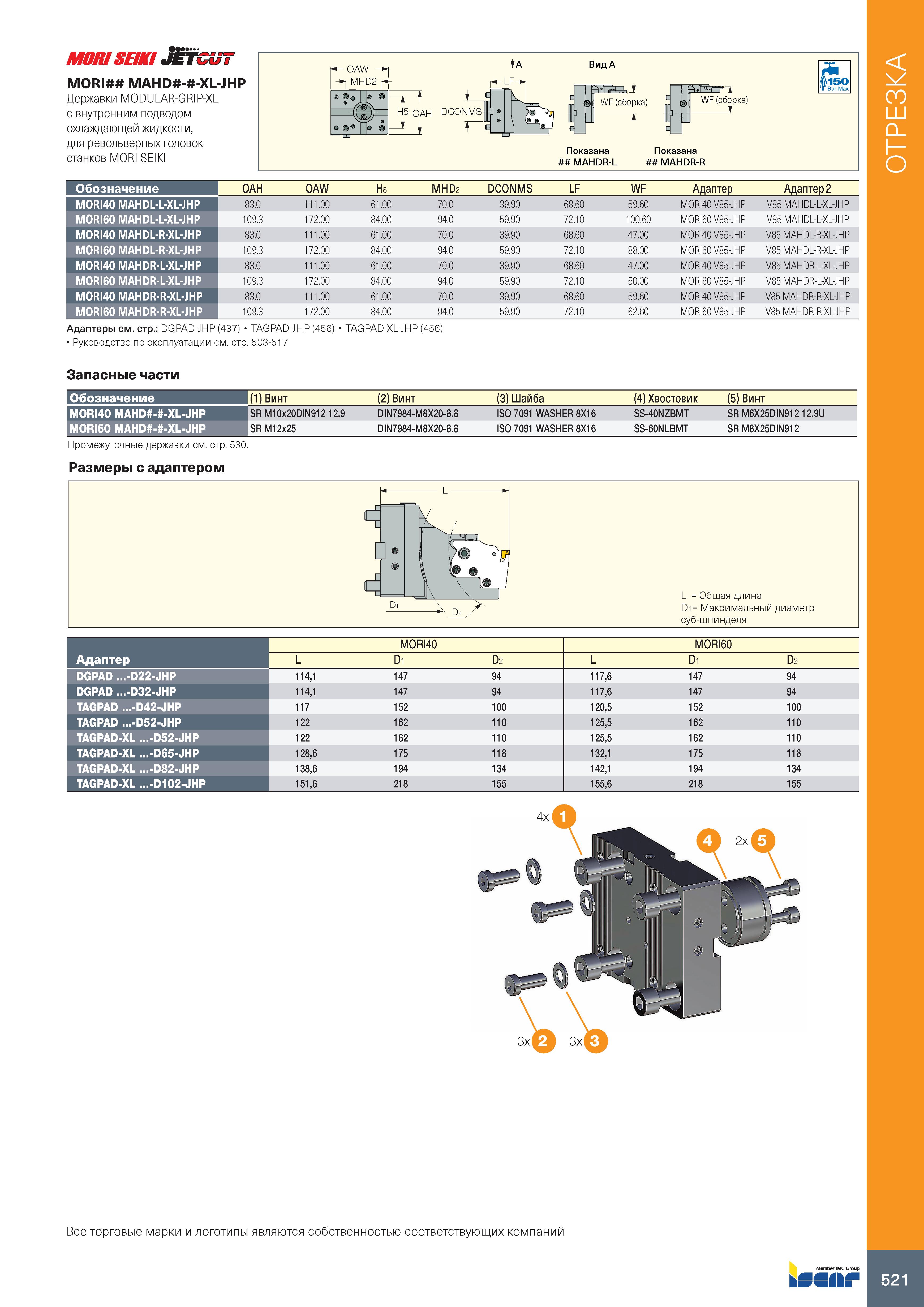

MORISEIKI Jfe"F MORI MAHD - -XL-JHP Державки MODULAR-GRIP-XL с внутренним подводом охлаждающей жидкости, для револьверных головок станков MORI SEIKI — OAW - - > MHD2 - iA -LF- Вид A H5 OAH i DCONMS WF (сборка) Показана MAHDR-L Показана MAHDR-R Обозначение OAH OAW H5 MHD2 DCONMS LF WF Адаптер Адаптер 2 MORI40 mahdl-l-xl-jhp 83.0 111.00 61.00 70.0 39.90 68.60 59.60 MORI40 V85-JHP V85 MAHDL-L-XL-JHP MORI60 mahdl-l-xl-jhp 109.3 172.00 84.00 94.0 59.90 72.10 100.60 MORI60 V85-JHP V85 MAHDL-L-XL-JHP MORI40 mahdl-r-xl-jhp 83.0 111.00 61.00 70.0 39.90 68.60 47.00 MORI40 V85-JHP V85 MAHDL-R-XL-JHP MORI60 mahdl-r-xl-jhp 109.3 172.00 84.00 94.0 59.90 72.10 88.00 MORI60 V85-JHP V85 MAHDL-R-XL-JHP MORI40 mahdr-l-xl-jhp 83.0 111.00 61.00 70.0 39.90 68.60 47.00 MORI40 V85-JHP V85 MAHDR-L-XL-JHP MORI60 mahdr-l-xl-jhp 109.3 172.00 84.00 94.0 59.90 72.10 50.00 MORI60 V85-JHP V85 MAHDR-L-XL-JHP MORI40 mahdr-r-xl-jhp 83.0 111.00 61.00 70.0 39.90 68.60 59.60 MORI40 V85-JHP V85 MAHDR-R-XL-JHP MORI60 mahdr-r-xl-jhp 109.3 172.00 84.00 94.0 59.90 72.10 62.60 MORI60 V85-JHP V85 MAHDR-R-XL-JHP Адаптеры см. стр.: DGPAD-JHP (437) TAGPAD-JHP (456) Руководство по эксплуатаци и см. стр. 503-517 TAGPAD-XL-JHP (456) Запасные части Обозначение (1) Винт (2) Винт (3) Шайба (4) Хвостовик (5) Винт MORI40 MAHD - -XL-JHP SR M10x20DIN912 12.9 DIN7984-M8X20-8.8 ISO 7091 WASHER 8X16 SS-40NZBMT SR M6X25DIN912 12.9U MORI6O MAHD - -XL-JHP SR M12x25 DIN7984-M8X20-8.8 ISO 7091 WASHER 8X16 SS-60NLBMT SR M8X25DIN912 Промежуточные державки см. стр. 530. Размеры с адаптером MORI40 MORI60 Адаптер L Di D2 L Di D2 DGPAD ...-D22-JHP 114,1 147 94 117,6 147 94 DGPAD ...-D32-JHP 114,1 147 94 117,6 147 94 TAGPAD ...-D42-JHP 117 152 100 120,5 152 100 TAGPAD ...-D52-JHP 122 162 110 125,5 162 110 TAGPAD-XL ...-D52-JHP 122 162 110 125,5 162 110 TAGPAD-XL ...-D65-JHP 128,6 175 118 132,1 175 118 TAGPAD-XL ...-D82-JHP 138,6 194 134 142,1 194 134 TAGPAD-XL ...-D102-JHP 151,6 218 155 155,6 218 155 0ШЯ Все торговые марки и логотипы являются собственностью соответствующих компаний Member IMC Group ksaiif 150 Bar Max 521 Отрезка на токарном станке
