465 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.461

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 461 0465 Lab2u

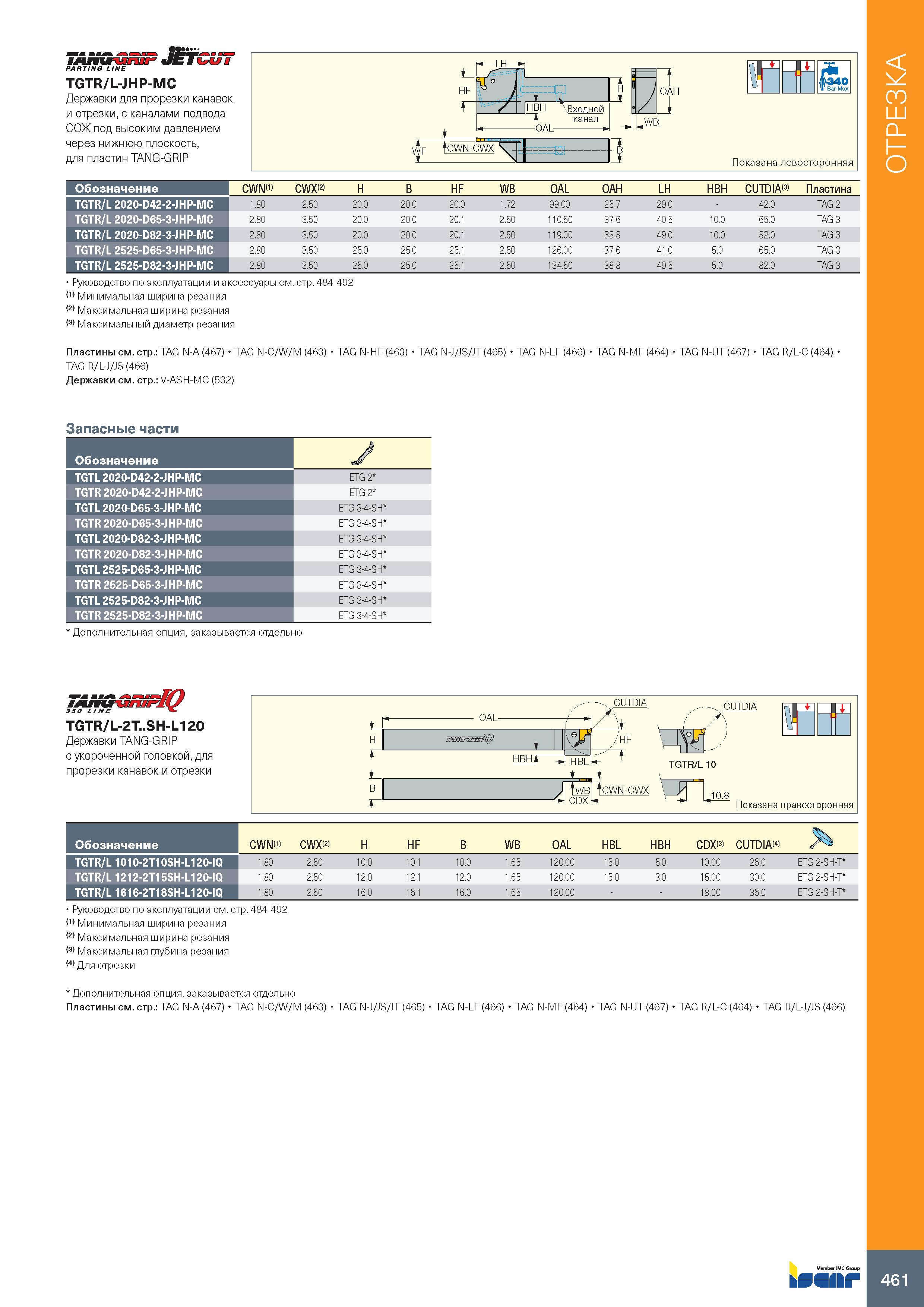

ТАНСН&шяР PARTING LINE TGTR/L-JHP-MC Державки для прорезки канавок и отрезки, с каналами подвода СОЖ под высоким давлением через нижнюю плоскость, для пластин TANG-GRIP Обозначение CWN(1) CWX(2) H B HF WB OAL OAH LH HBH CUTDIA(3) Пластина TGTR/L 2020-D42-2-JHP-MC 1.80 2.50 20.0 20.0 20.0 1.72 99.00 25.7 29.0 42.0 TAG 2 TGTR/L 2020-D65-3-JHP-MC 2.80 3.50 20.0 20.0 20.1 2.50 110.50 37.6 40.5 10.0 65.0 TAG 3 TGTR/L 2020-D82-3-JHP-MC 2.80 3.50 20.0 20.0 20.1 2.50 119.00 38.8 49.0 10.0 82.0 TAG 3 TGTR/L 2525-D65-3-JHP-MC 2.80 3.50 25.0 25.0 25.1 2.50 126.00 37.6 41.0 5.0 65.0 TAG 3 TGTR/L 2525-D82-3-JHP-MC 2.80 3.50 25.0 25.0 25.1 2.50 134.50 38.8 49.5 5.0 82.0 TAG 3 Руководство по эксплуатации и аксессуары см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Максимальный диаметр резания Пластины см. стр.: TAG N-A (467) TAG N-C/W/M (463) TAG N-HF (463) TAG N-J/JS/JT (465) TAG N-LF (466) TAG N-MF (464) TAG N-UT (467) TAG R/L-C (464) TAG R/L-J/JS (466) Державки см. стр.: V-ASH-MC (532) Запасные части Обозначение j TGTL 2020-D42-2-JHP-MC ETG 2 TGTR 2020-D42-2-JHP-MC ETG 2 TGTL 2020-D65-3-JHP-MC ETG 3-4-SH TGTR 2020-D65-3-JHP-MC ETG 3-4-SH TGTL 2020-D82-3-JHP-MC ETG 3-4-SH TGTR 2020-D82-3-JHP-MC ETG 3-4-SH TGTL 2525-D65-3-JHP-MC ETG 3-4-SH TGTR 2525-D65-3-JHP-MC ETG 3-4-SH TGTL 2525-D82-3-JHP-MC ETG 3-4-SH TGTR 2525-D82-3-JHP-MC ETG 3-4-SH Дополнительная опция, заказывается отдельно im тятявтЯГЪ Mmivmnri/ 3 SO LINE TGTR/L-2T..SH-L120 Державки TANG-GRIP с укороченной головкой, для прорезки канавок и отрезки Обозначение TGTR/L 1010-2T10SH-L120-IQ TGTR/L 1212-2T15SH-L120-IQ TGTR/L 1616-2T18SH-L120-IQ CWN(1) CWX H HF B WB OAL HBL HBH CDX(3) CUTDIA(4) > 1.80 2.50 10.0 10.1 10.0 1.65 120.00 15.0 5.0 10.00 26.0 ETG 2-SH-T 1.80 2.50 12.0 12.1 12.0 1.65 120.00 15.0 3.0 15.00 30.0 ETG 2-SH-T 1.80 2.50 16.0 16.1 16.0 1.65 120.00 18.00 36.0 ETG 2-SH-T Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Максимальная глубина резания (4) Для отрезки Дополнительная опция, заказывается отдельно Пластины см. стр.: TAG N-A (467) TAG N-C/W/M (463) TAG N-J/JS/JT (465) TAG N-LF (466) TAG N-MF (464) TAG N-UT (467) TAG R/L-C (464) TAG R/L-J/JS (466) 461 Отрезка на токарном станке
