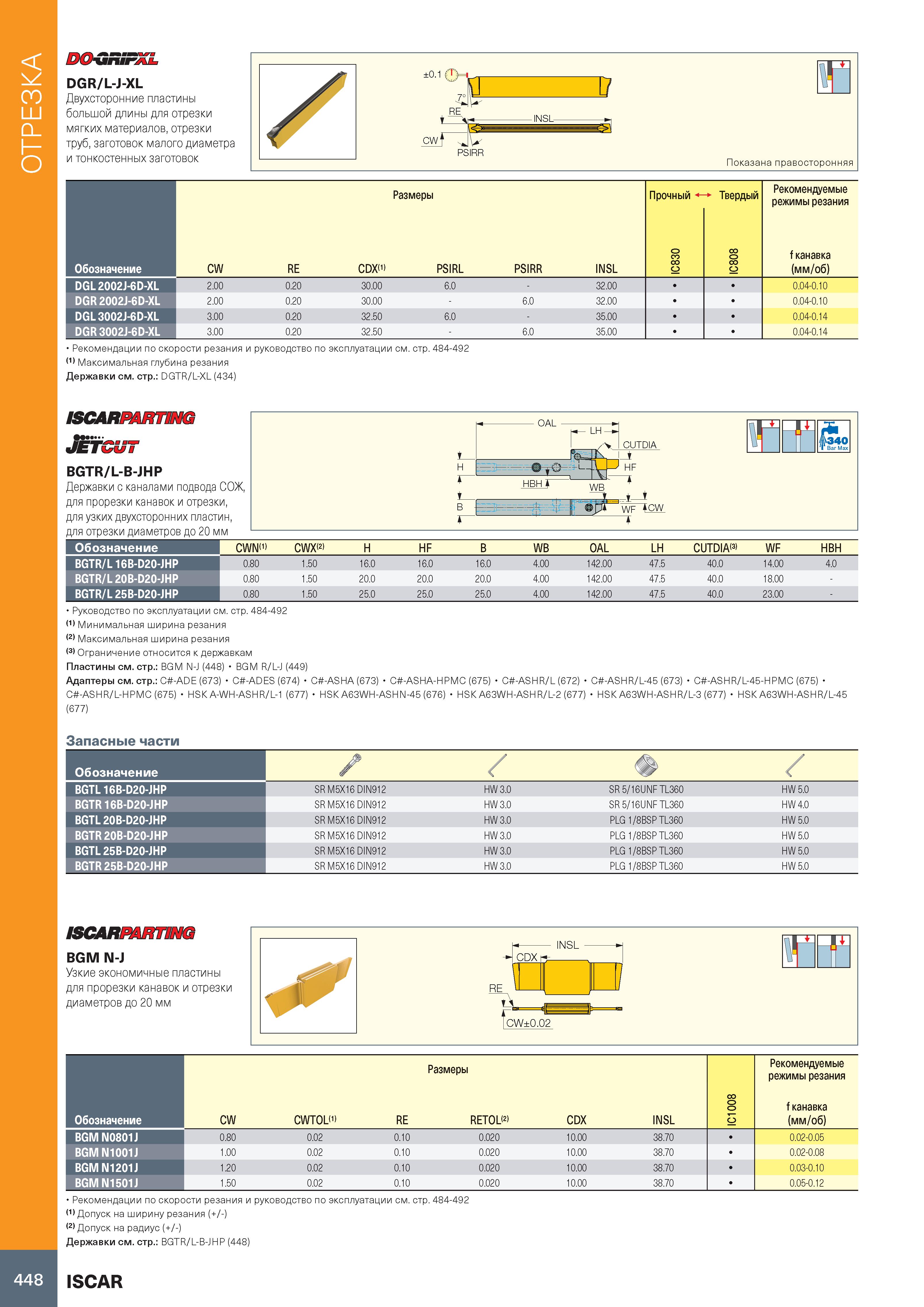

Отрезка на токарном станке DOGRSP. DGR/L-J-XL Двухсторонние пластины большой длины для отрезки мягких материалов, отрезки труб, заготовок малого диаметра и тонкостенных заготовок Обозначение Размеры Прочный i Твердый Рекомендуемые режимы резания f канавка (мм/об) CW RE CDXM PSIRL PSIRR INSL IC830 IC808 DGL 2002J-6D-XL 2.00 0.20 30.00 6.0 32.00 0.04-0.10 DGR 2002J-6D-XL 2.00 0.20 30.00 6.0 32.00 0.04-0.10 DGL 3002J-6D-XL 3.00 0.20 32.50 6.0 35.00 0.04-0.14 DGR 3002J-6D-XL 3.00 0.20 32.50 6.0 35.00 0.04-0.14 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 484-492 (1) Максимальная глубина резания Державки см. стр.: DGTR/L-XL (434) ISCARRARTING BGTR/L-B-JHP Державки с каналами подвода СОЖ, для прорезки канавок и отрезки, для узких двухсторонних пластин, для отрезки диаметров до 20 мм OAL LH- CUTDIA Т ДЩЙй 'I Bar Max Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Ограничение относится к державкам Пластины см. стр.: BGM N-J (448) BGM R/L-J (449) Адаптеры см. стр.: C -ADE (673) C -ADES (674) C -ASHA (673) C -ASHA-HPMC (675) C -ASHR/L (672) C -ASHR/L-HPMC (675) HSK A-WH-ASHR/L-1 (677) HSK A63WH-ASHN-45 (676) HSK A63WH-ASHR/L-2 (677) (677) Обозначение CWN(1) CWX 2> H HF B WB OAL LH CUTDIA(3) WF HBH BGTR/L16B-D20-JHP 0.80 1.50 16.0 16.0 16.0 4.00 142.00 47.5 40.0 14.00 4.0 BGTR/L 20B-D20-JHP 0.80 1.50 20.0 20.0 20.0 4.00 142.00 47.5 40.0 18.00 BGTR/L 25B-D20-JHP 0.80 1.50 25.0 25.0 25.0 4.00 142.00 47.5 40.0 23.00 C -ASHR/L-45 (673) C -ASHR/L-45-HPMC (675) HSK A63WH-ASHR/L-3 (677) HSK A63WH-ASHR/L-45 Запасные части Обозначение Ф BGTL16B-D20-JHP SR M5X16 DIN912 HW 3.0 SR 5/16UNF TL360 HW 5.0 BGTR16B-D20-JHP SR M5X16 DIN912 HW 3.0 SR 5/16UNF TL360 HW 4.0 BGTL 20B-D20-JHP SR M5X16 DIN912 HW 3.0 PLG 1/8BSP TL360 HW 5.0 BGTR 20B-D20-JHP SR M5X16 DIN912 HW 3.0 PLG 1/8BSP TL360 HW 5.0 BGTL 25B-D20-JHP SR M5X16 DIN912 HW 3.0 PLG 1/8BSP TL360 HW 5.0 BGTR 25B-D20-JHP SR M5X16 DIN912 HW 3.0 PLG 1/8BSP TL360 HW 5.0 ISCARPARTING BGM N-J Узкие экономичные пластины для прорезки канавок и отрезки диаметров до 20 мм Обозначение Размеры IC1008 Рекомендуемые режимы резания f канавка (мм/об) CW CWTOU1) RE RETOL 2> CDX INSL BGM N0801J 0.80 0.02 0.10 0.020 10.00 38.70 0.02-0.05 BGM N1001J 1.00 0.02 0.10 0.020 10.00 38.70 0.02-0.08 BGM N1201J 1.20 0.02 0.10 0.020 10.00 38.70 0.03-0.10 BGM N1501J 1.50 0.02 0.10 0.020 10.00 38.70 0.05-0.12 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 484-492 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: BGTR/L-B-JHP (448) H B 448 ISCAR
