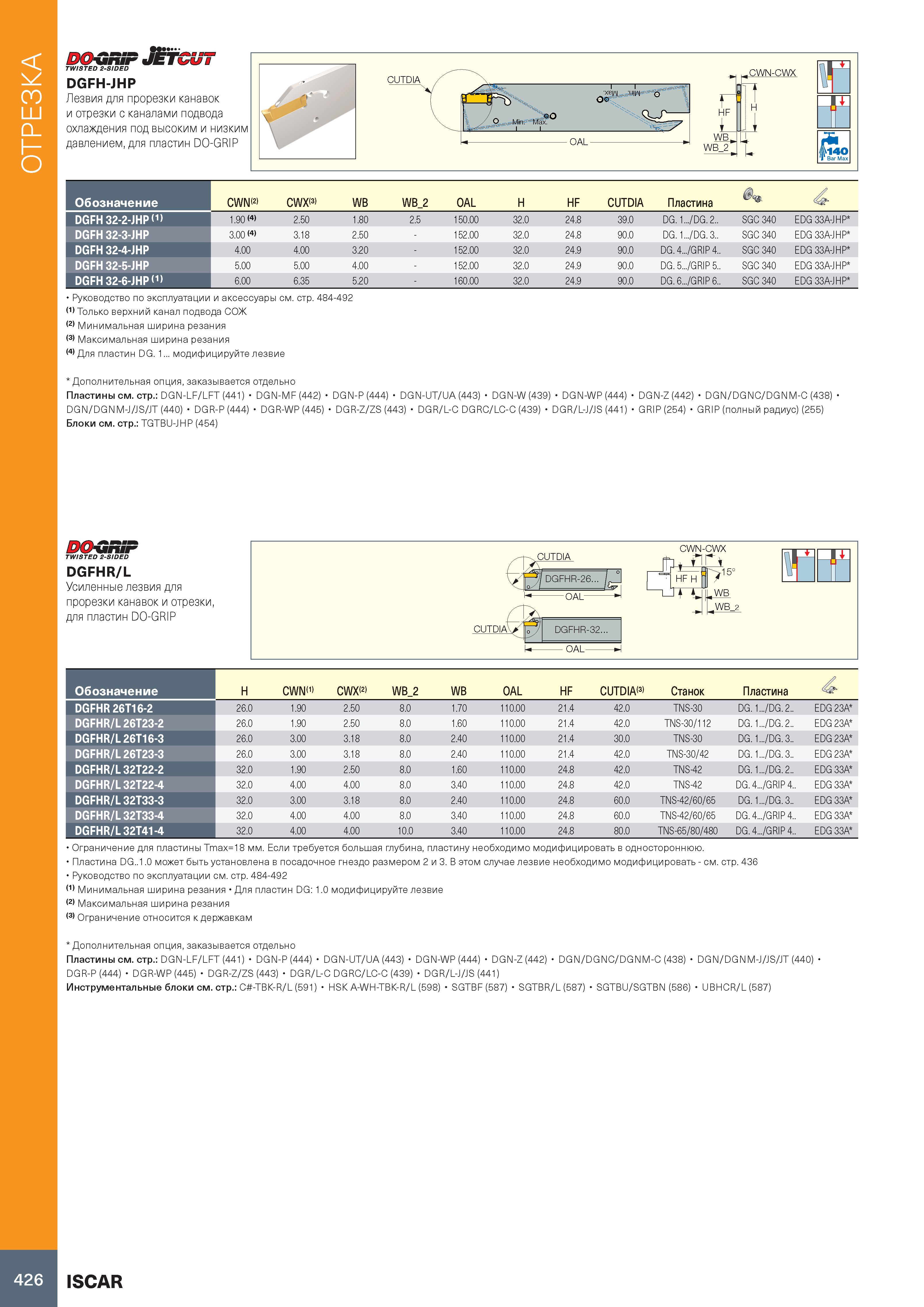

Отрезка на токарном станке DO-GRiP JMfCUT TWISTED 2-SIDED DGFH-JHP Лезвия для прорезки канавок и отрезки с каналами подвода охлаждения под высоким и низким давлением, для пластин DO-GRIP Обозначение CWN(2) CWX(3) WB WB 2 OAL H HF CUTDIA Пластина 4 - DGFH 32-2-JHP (1) 1.90 (4) 2.50 1.80 2.5 150.00 32.0 24.8 39.0 DG. 1.../DG. 2.. SGC 340 EDG 33A-JHP DGFH 32-3-JHP 3.00 (4) 3.18 2.50 152.00 32.0 24.8 90.0 DG. 1.../DG. 3.. SGC 340 EDG 33A-JHP DGFH 32-4-JHP 4.00 4.00 3.20 152.00 32.0 24.9 90.0 DG. 4.../GRIP 4.. SGC 340 EDG 33A-JHP DGFH 32-5-JHP 5.00 5.00 4.00 152.00 32.0 24.9 90.0 DG. 5.../GRIP 5.. SGC 340 EDG 33A-JHP DGFH 32-6-JHP (1) 6.00 6.35 5.20 160.00 32.0 24.9 90.0 DG. 6.../GRIP 6.. SGC 340 EDG 33A-JHP Руководство по эксплуатации и аксессуары см. стр. 484-492 (1) Только верхний канал подвода СОЖ (2) Минимальная ширина резания (3) Максимальная ширина резания (4) Для пластин DG. 1... модифицируйте лезвие Дополнительная опция, заказывается отдельно Пластины см. стр.: DGN-LF/LFT (441) DGN-MF (442) DGN-P (444) DGN-UT/UA (443) DGN-W (439) DGN-WP (444) DGN-Z (442) DGN/DGNC/DGNM-C (438) DGN/DGNM-J/JS/JT (440) DGR-P (444) DGR-WP (445) DGR-Z/ZS (443) DGR/L-C DGRC/LC-C (439) DGR/L-J/JS (441) GRIP (254) GRIP (полный радиус) (255) Блоки см. стр.: TGTBU-JHP (454) DO-GRiP TWISTED 2-SIDED DGFHR/L Усиленные лезвия для прорезки канавок и отрезки, для пластин DO-GRIP Обозначение H CWN(1) CWX(2) WB 2 WB OAL HF CUTDIA(3) Станок Пластина DGFHR 26T16-2 26.0 1.90 2.50 8.0 1.70 110.00 21.4 42.0 TNS-30 DG. 1.../DG. 2.. EDG 23A DGFHR/L 26T23-2 26.0 1.90 2.50 8.0 1.60 110.00 21.4 42.0 TNS-30/112 DG. 1.../DG. 2.. EDG 23A DGFHR/L 26T16-3 26.0 3.00 3.18 8.0 2.40 110.00 21.4 30.0 TNS-30 DG. 1.../DG. 3.. EDG 23A DGFHR/L 26T23-3 26.0 3.00 3.18 8.0 2.40 110.00 21.4 42.0 TNS-30/42 DG. 1.../DG. 3.. EDG 23A DGFHR/L 32T22-2 32.0 1.90 2.50 8.0 1.60 110.00 24.8 42.0 TNS-42 DG. 1.../DG. 2.. EDG 33A DGFHR/L 32T22-4 32.0 4.00 4.00 8.0 3.40 110.00 24.8 42.0 TNS-42 DG. 4.../GRIP 4.. EDG 33A DGFHR/L 32T33-3 32.0 3.00 3.18 8.0 2.40 110.00 24.8 60.0 TNS-42/60/65 DG. 1.../DG. 3.. EDG 33A DGFHR/L 32T33-4 32.0 4.00 4.00 8.0 3.40 110.00 24.8 60.0 TNS-42/60/65 DG. 4.../GRIP 4.. EDG 33A DGFHR/L 32T41-4 32.0 4.00 4.00 10.0 3.40 110.00 24.8 80.0 TNS-65/80/480 DG. 4.../GRIP 4.. EDG 33A Ограничение для пластины Tmax=18 мм. Если требуется большая глубина, пластину необходимо модифицировать в одностороннюю. Пластина DG..1.0 может быть установлена в посадочное гнездо размером 2 и 3. В этом случае лезвие необходимо модифицировать - см. стр. 436 Руководство по эксплуатации см. стр. 484-492 (1) Минимальная ширина резания Для пластин DG: 1.0 модифицируйте лезвие (2) Максимальная ширина резания (3) Ограничение относится к державкам Дополнительная опция, заказывается отдельно Пластины см. стр.: DGN-LF/LFT (441) DGN-P (444) DGN-UT/UA (443) DGN-WP (444) DGN-Z (442) DGN/DGNC/DGNM-C (438) DGN/DGNM-J/JS/JT (440) DGR-P (444) DGR-WP (445) DGR-Z/ZS (443) DGR/L-C DGRC/LC-C (439) DGR/L-J/JS (441) Инструментальные блоки см. стр.: C -TBK-R/L (591) HSK A-WH-TBK-R/L (598) SGTBF (587) SGTBR/L (587) SGTBU/SGTBN (586) UBHCR/L (587) 426 ISCAR
