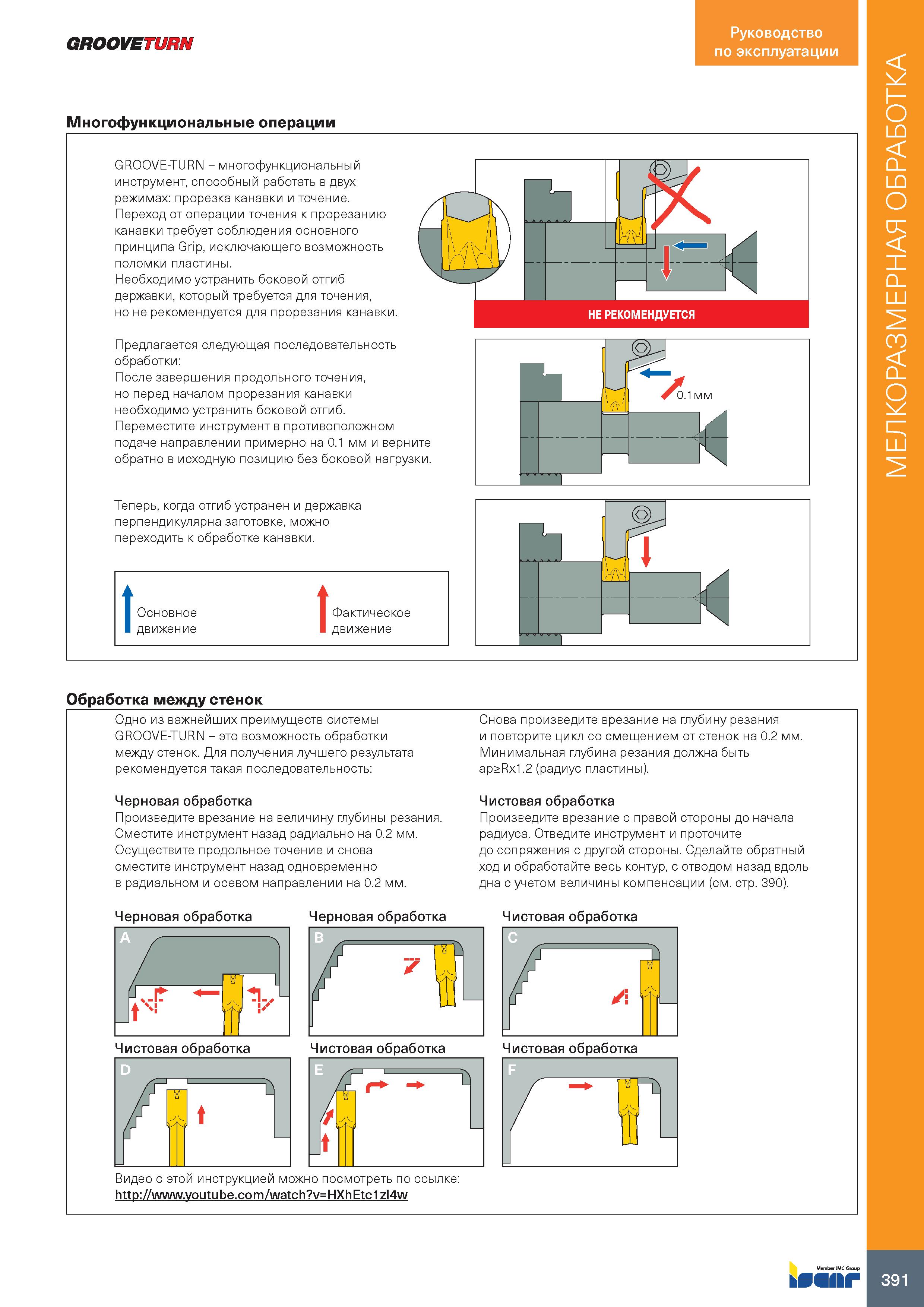

GROOVETURN Руководство по эксплуатации Многофункциональные операции GROOVE-TURN - многофункциональный инструмент, способный работать в двух режимах: прорезка канавки и точение. Переход от операции точения к прорезанию канавки требует соблюдения основного принципа Grip, исключающего возможность поломки пластины. Необходимо устранить боковой отгиб державки, который требуется для точения, но не рекомендуется для прорезания канавки. Предлагается следующая последовательность обработки: После завершения продольного точения, но перед началом прорезания канавки необходимо устранить боковой отгиб. Переместите инструмент в противоположном подаче направлении примерно на 0.1 мм и верните обратно в исходную позицию без боковой нагрузки. Теперь, когда отгиб устранен и державка перпендикулярна заготовке, можно переходить к обработке канавки. НЕ РЕКОМЕНДУЕТСЯ Основное Фактическое движение движение Обработка между стенок Одно из важнейших преимуществ системы GROOVE-TURN - это возможность обработки между стенок. Для получения лучшего результата рекомендуется такая последовательность: Черновая обработка Произведите врезание на величину глубины резания. Сместите инструмент назад радиально на 0.2 мм. Осуществите продольное точение и снова сместите инструмент назад одновременно в радиальном и осевом направлении на 0.2 мм. Черновая обработка Черновая обработка Снова произведите врезание на глубину резания и повторите цикл со смещением от стенок на 0.2 мм. Минимальная глубина резания должна быть ap>Rx1.2 (радиус пластины). Чистовая обработка Произведите врезание с правой стороны до начала радиуса. Отведите инструмент и проточите до сопряжения с другой стороны. Сделайте обратный ход и обработайте весь контур, с отводом назад вдоль дна с учетом величины компенсации (см. стр. 390). Чистовая обработка Чистовая обработка Чистовая обработка Чистовая обработка Видео с этой инструкцией можно посмотреть по ссылке: http://www.youtube.com/watch v=HXhEtc1zl4w bSSflkf 391 Мелкоразмерная обработка
