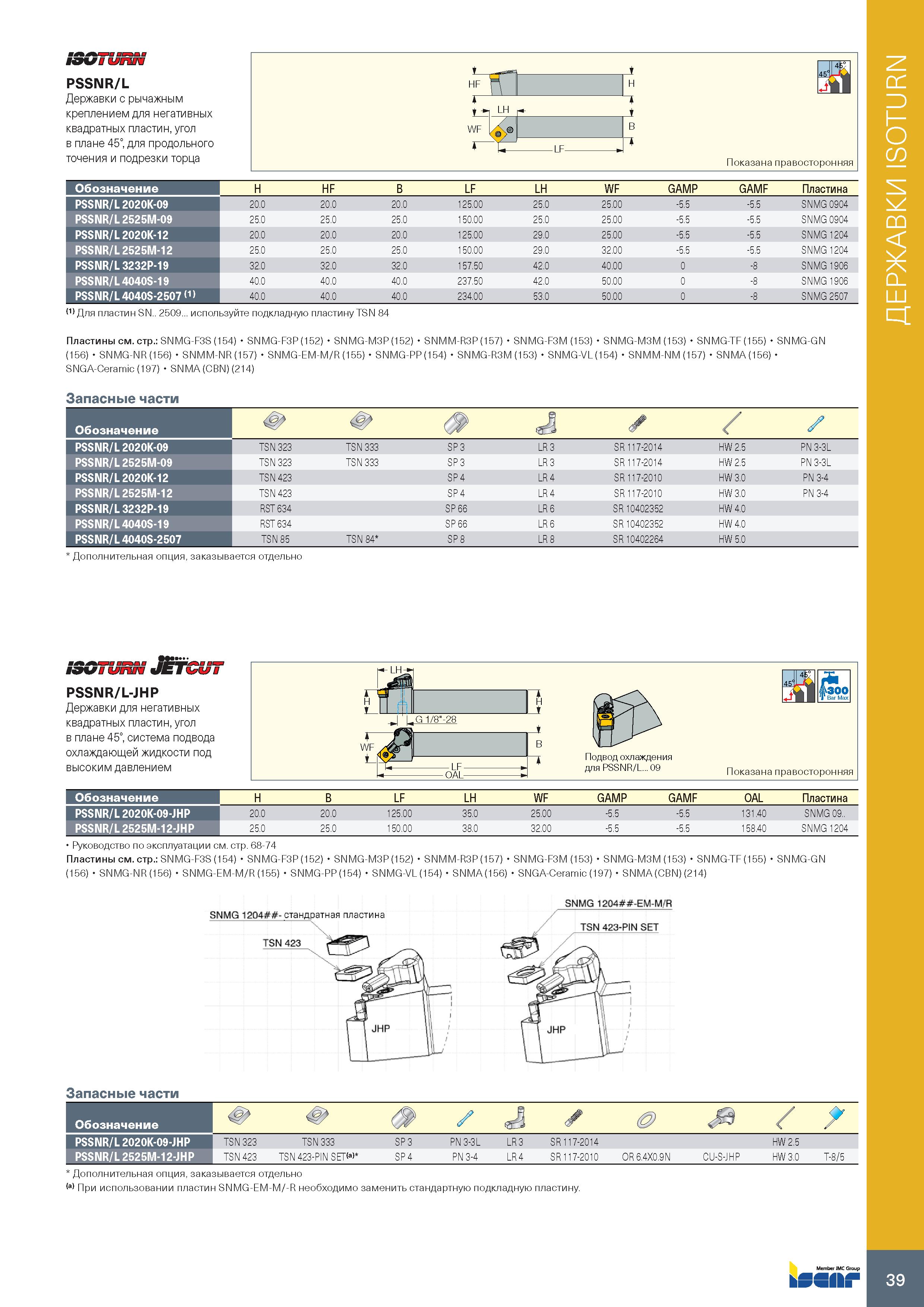

PSSNR/L Державки с рычажным креплением для негативных квадратных пластин, угол в плане 45°, для продольного точения и подрезки торца Обозначение H HF B LF LH WF GAMP GAMF Пластина PSSNR/L 2020K-09 20.0 20.0 20.0 125.00 25.0 25.00 -5.5 -5.5 SNMG 0904 PSSNR/L 2525M-09 25.0 25.0 25.0 150.00 25.0 25.00 -5.5 -5.5 SNMG 0904 PSSNR/L 2020K-12 20.0 20.0 20.0 125.00 29.0 25.00 -5.5 -5.5 SNMG 1204 PSSNR/L 2525M-12 25.0 25.0 25.0 150.00 29.0 32.00 -5.5 -5.5 SNMG 1204 PSSNR/L 3232P-19 32.0 32.0 32.0 157.50 42.0 40.00 0 -8 SNMG 1906 PSSNR/L 4040S-19 40.0 40.0 40.0 237.50 42.0 50.00 0 -8 SNMG 1906 PSSNR/L 4040S-2507 (1' 40.0 40.0 40.0 234.00 53.0 50.00 0 -8 SNMG 2507 (1) Для пластин SN.. 2509... используйте подкладную пластину TSN 84 Пластины см. стр.: SNMG-F3S (154) SNMG-F3P (152) SNMG-M3P (152) SNMM-R3P (157) SNMG-F3M (153) SNMG-M3M (153) SNMG-TF (155) SNMG-GN (156) SNMG-NR (156) SNMM-NR (157) SNMG-EM-M/R (155) SNMG-PP (154) SNMG-R3M (153) SNMG-VL(154) SNMM-NM (157) SNMA (156) SNGA-Ceramic (197) SNMA (CBN) (214) Запасные части Обозначение vf Ф -J / PSSNR/L 2020K-09 TSN 323 TSN 333 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-3L PSSNR/L 2525M-09 TSN 323 TSN 333 SP 3 LR 3 SR 117-2014 HW 2.5 PN 3-3L PSSNR/L 2020K-12 TSN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 PSSNR/L 2525M-12 TSN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 PSSNR/L 3232P-19 RST 634 SP 66 LR 6 SR 10402352 HW 4.0 PSSNR/L 4040S-19 RST 634 SP 66 LR 6 SR 10402352 HW 4.0 PSSNR/L 4040S-2507 TSN 85 TSN 84 SP 8 LR 8 SR 10402264 HW 5.0 Дополнительная опция, заказывается отдельно (bTCbJ7Z7 PSSNR/L-JHP Державки для негативных квадратных пластин, угол в плане 45°, система подвода охлаждающей жидкости под высоким давлением Обозначение H B LF LH WF GAMP GAMF OAL Пластина PSSNR/L 2020K-09-JHP 20.0 20.0 125.00 35.0 25.00 -5.5 -5.5 131.40 SNMG 09.. PSSNR/L 2525M-12-JHP 25.0 25.0 150.00 38.0 32.00 -5.5 -5.5 158.40 SNMG 1204 Руководство по эксплуатации см. стр. 68-74 Пластины см. стр.: SNMG-F3S (154) SNMG-F3P (152) SNMG-M3P (152) SNMM-R3P (157) SNMG-F3M (153) SNMG-M3M (153) SNMG-TF (155) (156) SNMG-NR (156) SNMG-EM-M/R (155) SNMG-PP (154) SNMG-VL (154) SNMA(156) SNGA-Ceramic (197) SNMA (CBN) (214) SNMG-GN Запасные части Обозначение vf , PSSNR/L 2020K-09-JHP TSN 323 TSN 333 SP 3 PN 3-3L LR 3 SR 117-2014 HW 2.5 PSSNR/L 2525M-12-JHP TSN 423 TSN 423-PIN SET(a) SP 4 PN 3-4 LR 4 SR 117-2010 OR 6.4X0.9N CU-S-JHP HW 3.0 T-8/5 Дополнительная опция, заказывается отдельно (a) При использовании пластин SNMG-EM-M/-R необходимо заменить стандартную подкладную пластину. 39 ДЕРЖАВКИ ISOTURN
