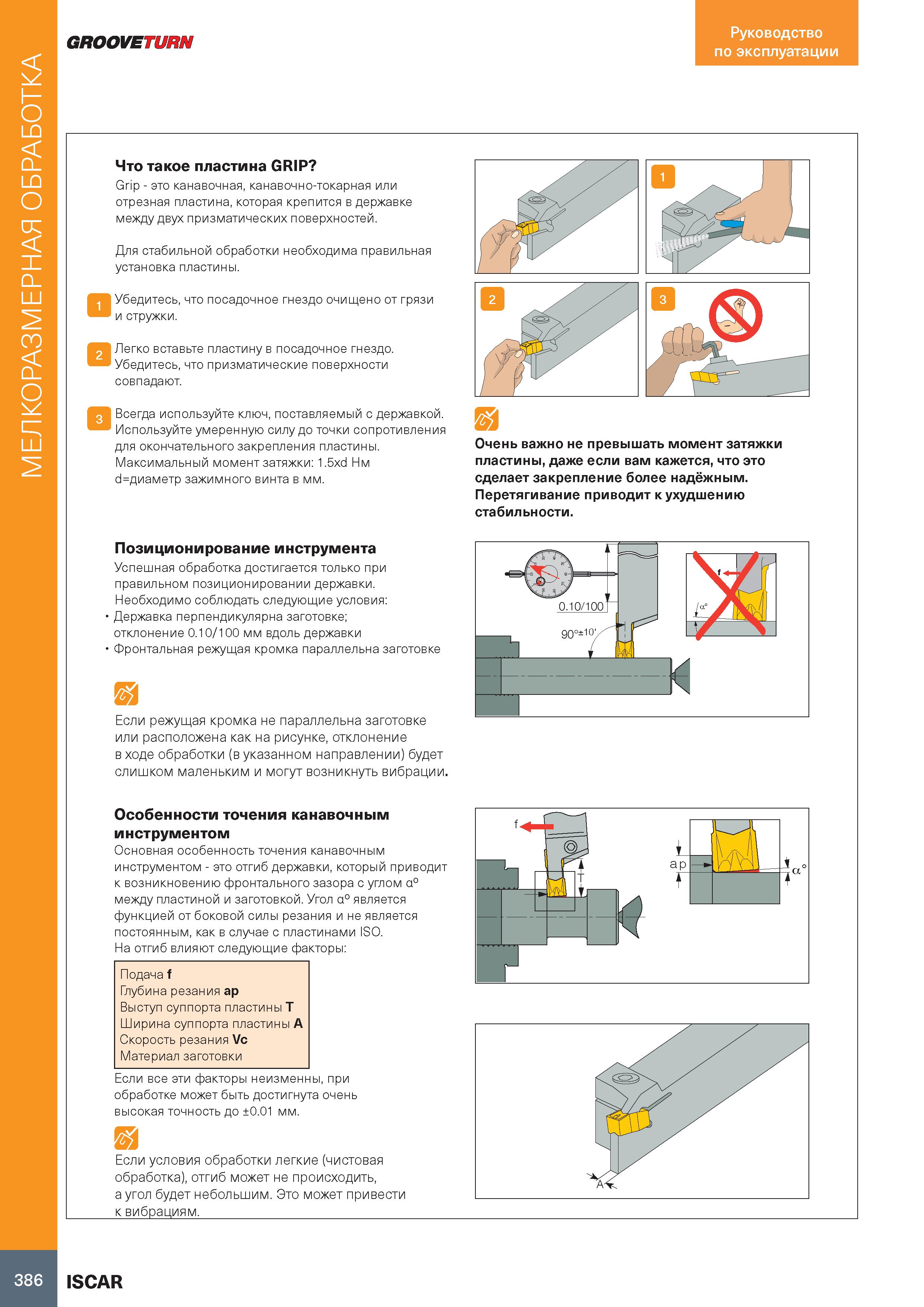

Мелкоразмерная обработка GROOVETURN Руководство по эксплуатации Что такое пластина GRIP Grip - это канавочная, канавочно-токарная или отрезная пластина, которая крепится в державке между двух призматических поверхностей. Для стабильной обработки необходима правильная установка пластины. □ Убедитесь, что посадочное гнездо очищено от грязи и стружки. В Легко вставьте пластину в посадочное гнездо. Убедитесь, что призматические поверхности совпадают. 3 Всегда используйте ключ, поставляемый с державкой. Используйте умеренную силу до точки сопротивления для окончательного закрепления пластины. Максимальный момент затяжки: 1.5xd Нм d=диаметр зажимного винта в мм. Очень важно не превышать момент затяжки пластины, даже если вам кажется, что это сделает закрепление более надёжным. Перетягивание приводит к ухудшению стабильности. Позиционирование инструмента Успешная обработка достигается только при правильном позиционировании державки. Необходимо соблюдать следующие условия: Державка перпендикулярна заготовке; отклонение 0.10/100 мм вдоль державки Фронтальная режущая кромка параллельна заготовке Если режущая кромка не параллельна заготовке или расположена как на рисунке, отклонение в ходе обработки (в указанном направлении) будет слишком маленьким и могут возникнуть вибрации. Особенности точения канавочным инструментом Основная особенность точения канавочным инструментом - это отгиб державки, который приводит к возникновению фронтального зазора с углом а° между пластиной и заготовкой. Угол а° является функцией от боковой силы резания и не является постоянным, как в случае с пластинами ISO. На отгиб влияют следующие факторы: Подача f Глубина резания ap Выступ суппорта пластины T Ширина суппорта пластины A Скорость резания Vc Материал заготовки Если все эти факторы неизменны, при обработке может быть достигнута очень высокая точность до ±0.01 мм. Если условия обработки легкие (чистовая обработка), отгиб может не происходить, а угол будет небольшим. Это может привести к вибрациям. 386 ISCAR
