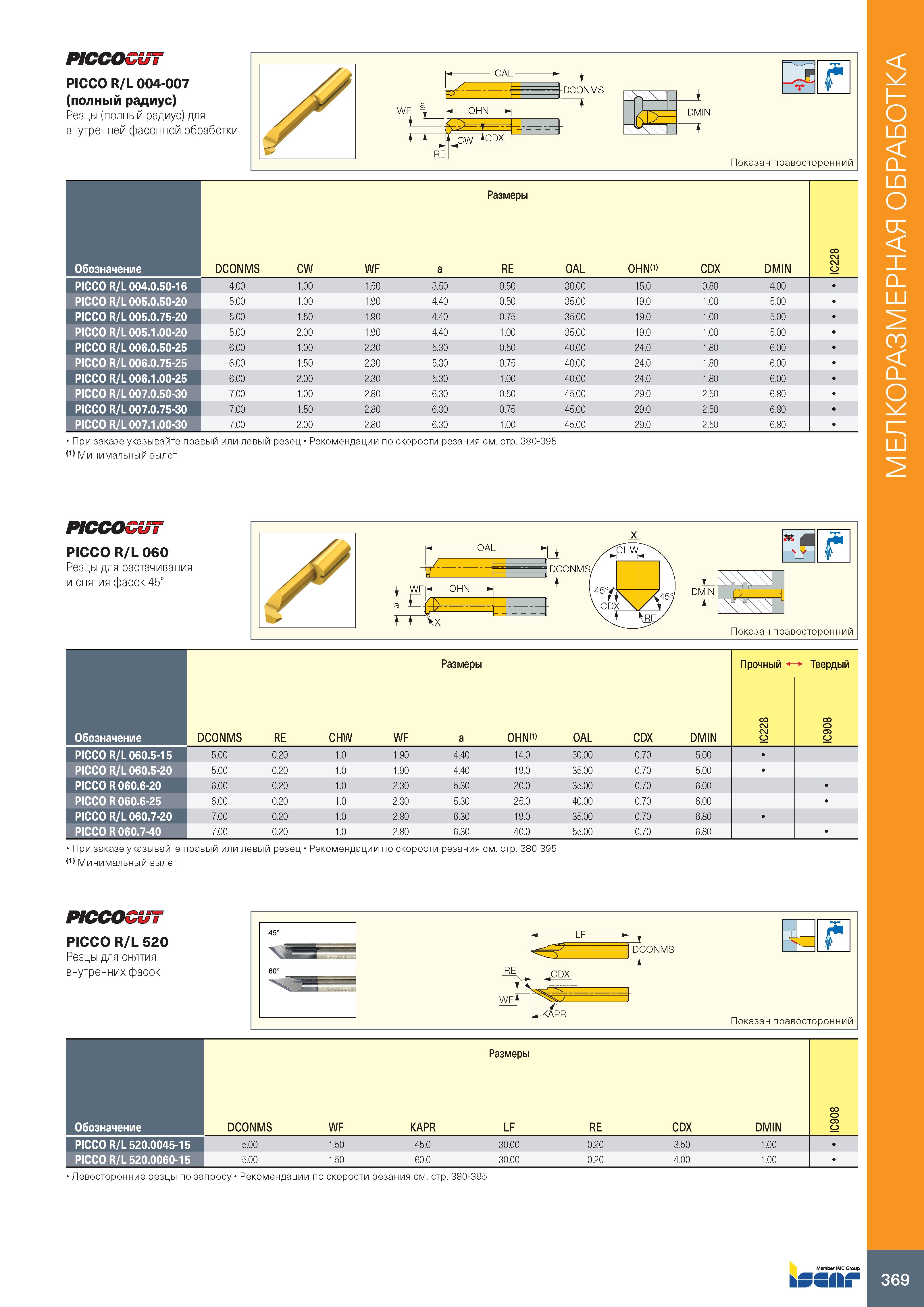

PICCOCUT PICCO R/L 004-007 (полный радиус) Резцы (полный радиус) для внутренней фасонной обработки Размеры Обозначение DCONMS CW WF a RE OAL OHNf1) CDX DMIN IC228 PICCO R/L 004.0.50-16 4.00 1.00 1.50 3.50 0.50 30.00 15.0 0.80 4.00 PICCO R/L 005.0.50-20 5.00 1.00 1.90 4.40 0.50 35.00 19.0 1.00 5.00 PICCO R/L 005.0.75-20 5.00 1.50 1.90 4.40 0.75 35.00 19.0 1.00 5.00 PICCO R/L 005.1.00-20 5.00 2.00 1.90 4.40 1.00 35.00 19.0 1.00 5.00 PICCO R/L 006.0.50-25 6.00 1.00 2.30 5.30 0.50 40.00 24.0 1.80 6.00 PICCO R/L 006.0.75-25 6.00 1.50 2.30 5.30 0.75 40.00 24.0 1.80 6.00 PICCO R/L 006.1.00-25 6.00 2.00 2.30 5.30 1.00 40.00 24.0 1.80 6.00 PICCO R/L 007.0.50-30 7.00 1.00 2.80 6.30 0.50 45.00 29.0 2.50 6.80 PICCO R/L 007.0.75-30 7.00 1.50 2.80 6.30 0.75 45.00 29.0 2.50 6.80 PICCO R/L 007.1.00-30 7.00 2.00 2.80 6.30 1.00 45.00 29.0 2.50 6.80 При заказе указывайте правый или левый резец Рекомендации по скорости резания см. стр. 380-395 (1) Минимальный вылет PiCCOCUT PICCO R/L 060 Резцы для растачивания и снятия фасок 45° Обозначение Размеры Прочный 1 Твердый DCONMS RE CHW WF a OHNf1) OAL CDX DMIN co 2 2 IC CO 0 СЯ IC PICCO R/L 060.5-15 5.00 0.20 1.0 1.90 4.40 14.0 30.00 0.70 5.00 PICCO R/L 060.5-20 5.00 0.20 1.0 1.90 4.40 19.0 35.00 0.70 5.00 PICCO R 060.6-20 6.00 0.20 1.0 2.30 5.30 20.0 35.00 0.70 6.00 PICCO R 060.6-25 6.00 0.20 1.0 2.30 5.30 25.0 40.00 0.70 6.00 PICCO R/L 060.7-20 7.00 0.20 1.0 2.80 6.30 19.0 35.00 0.70 6.80 PICCO R 060.7-40 7.00 0.20 1.0 2.80 6.30 40.0 55.00 0.70 6.80 При заказе указывайте правый или левый резец Рекомендации по скорости резания см. стр. 380-395 (1) Минимальный вылет PICCOCUT PICCO R/L 520 Резцы для снятия внутренних фасок Размеры Обозначение DCONMS WF KAPR LF RE CDX DMIN CO 0 СЯ IC PICCO R/L 520.0045-15 5.00 1.50 45.0 30.00 0.20 3.50 1.00 PICCO R/L 520.0060-15 5.00 1.50 60.0 30.00 0.20 4.00 1.00 Левосторонние резцы по запросу Рекомендации по скорости резания см. стр. 380-395 Member IMC Group issii; 369 Мелкоразмерная обработка
