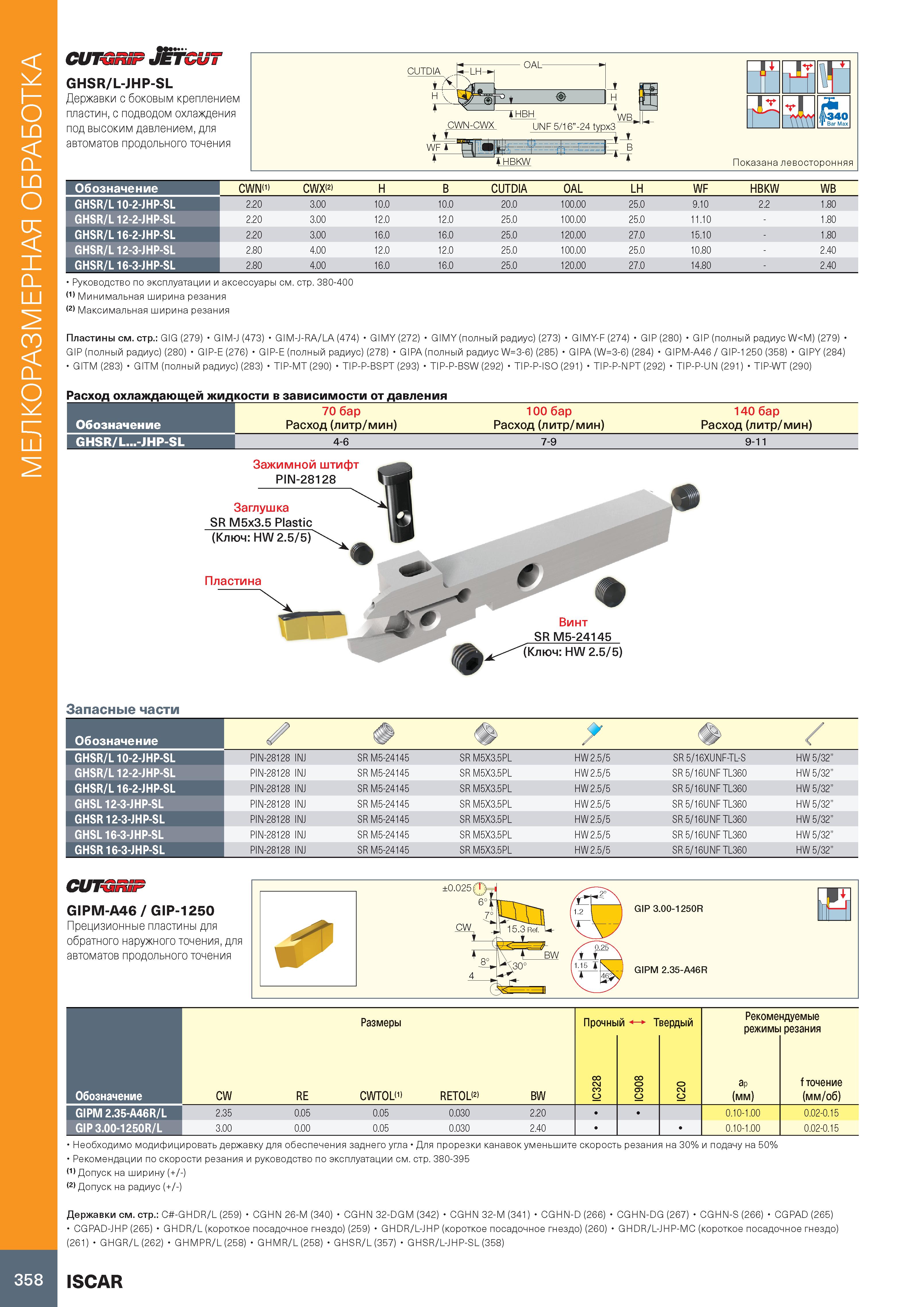

362 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.358

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 358 0362 Lab2u

Мелкоразмерная обработка cutcssp JMtcut GHSR/L-JHP-SL Державки с боковым креплением пластин, с подводом охлаждения под высоким давлением, для автоматов продольного точения Обозначение CWN 1> CWX 2) H B CUTDIA OAL LH WF HBKW WB GHSR/L 10-2-JHP-SL 2.20 3.00 10.0 10.0 20.0 100.00 25.0 9.10 2.2 1.80 GHSR/L 12-2-JHP-SL 2.20 3.00 12.0 12.0 25.0 100.00 25.0 11.10 1.80 GHSR/L 16-2-JHP-SL 2.20 3.00 16.0 16.0 25.0 120.00 27.0 15.10 1.80 GHSR/L 12-3-JHP-SL 2.80 4.00 12.0 12.0 25.0 100.00 25.0 10.80 2.40 GHSR/L 16-3-JHP-SL 2.80 4.00 16.0 16.0 25.0 120.00 27.0 14.80 2.40 Руководство по эксплуатации и аксессуары см. стр. 380-400 (1) Минимальная ширина резания (2) Максимальная ширина резания Пластины см. стр.: GIG (279) GIM-J (473) GIM-J-RA/LA (474) GIMY (272) GIMY (полный радиус) (273) GIMY-F (274) GIP (280) GIP (полный радиус W M) (279) GIP (полный радиус) (280) GIP-E (276) GIP-E (полный радиус) (278) GIPA (полный радиус W=3-6) (285) GIPA (W=3-6) (284) GIPM-A46 / GIP-1250 (358) GIPY (284) GITM (283) GITM (полный радиус) (283) TIP-MT (290) TIP-P-BSPT (293) TIP-P-BSW (292) TIP-P-ISO (291) TIP-P-NPT (292) TIP-P-UN (291) TIP-WT (290) Расход охлаждающей жидкости в зависимости от давления Обозначение 70 бар Расход (литр/мин) 100 бар Расход (литр/мин) 140 бар Расход (литр/мин) GHSR/L...-JHP-SL 4-6 7-9 9-11 Зажимной штифт PIN-28128 Заглушка SR M5x3.5 Plastic (Ключ: HW 2.5/5) Пластина ф- Винт SR M5-24145 "(Ключ: HW 2.5/5) Запасные части Обозначение , Ф GHSR/L 10-2-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16XUNF-TL-S HW 5/32" GHSR/L 12-2-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32" GHSR/L 16-2-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32" GHSL12-3-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32" GHSR 12-3-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32" GHSL 16-3-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32" GHSR 16-3-JHP-SL PIN-28128 INJ SR M5-24145 SR M5X3.5PL HW 2.5/5 SR 5/16UNF TL360 HW 5/32" CUTGRSP GIPM-A46 / GIP-1250 Прецизионные пластины для обратного наружного точения, для автоматов продольного точения ±0.025 Qfj 6 7 CW GIP 3.00-1250R GIPM 2.35-A46R Размеры Прочный Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOL 1> RETOL 2> BW 8 CO IC 8 0 СЯ IC 0 IC ap (мм) f точение (мм/об) GIPM 2.35-A46R/L 2.35 0.05 0.05 0.030 2.20 0.10-1.00 0.02-0.15 GIP 3.00-1250R/L 3.00 0.00 0.05 0.030 2.40 0.10-1.00 0.02-0.15 Необходимо модифицировать державку для обеспечения заднего угла Для прорезки канавок уменьшите скорость резания на 30% и подачу на 50% Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 1) Допуск на ширину (+/-) 2) Допуск на радиус (+/-) Державки см. стр.: C -GHDR/L (259) CGHN 26-M (340) CGHN 32-DGM (342) CGHN 32-M (341) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) 358 ISCAR
