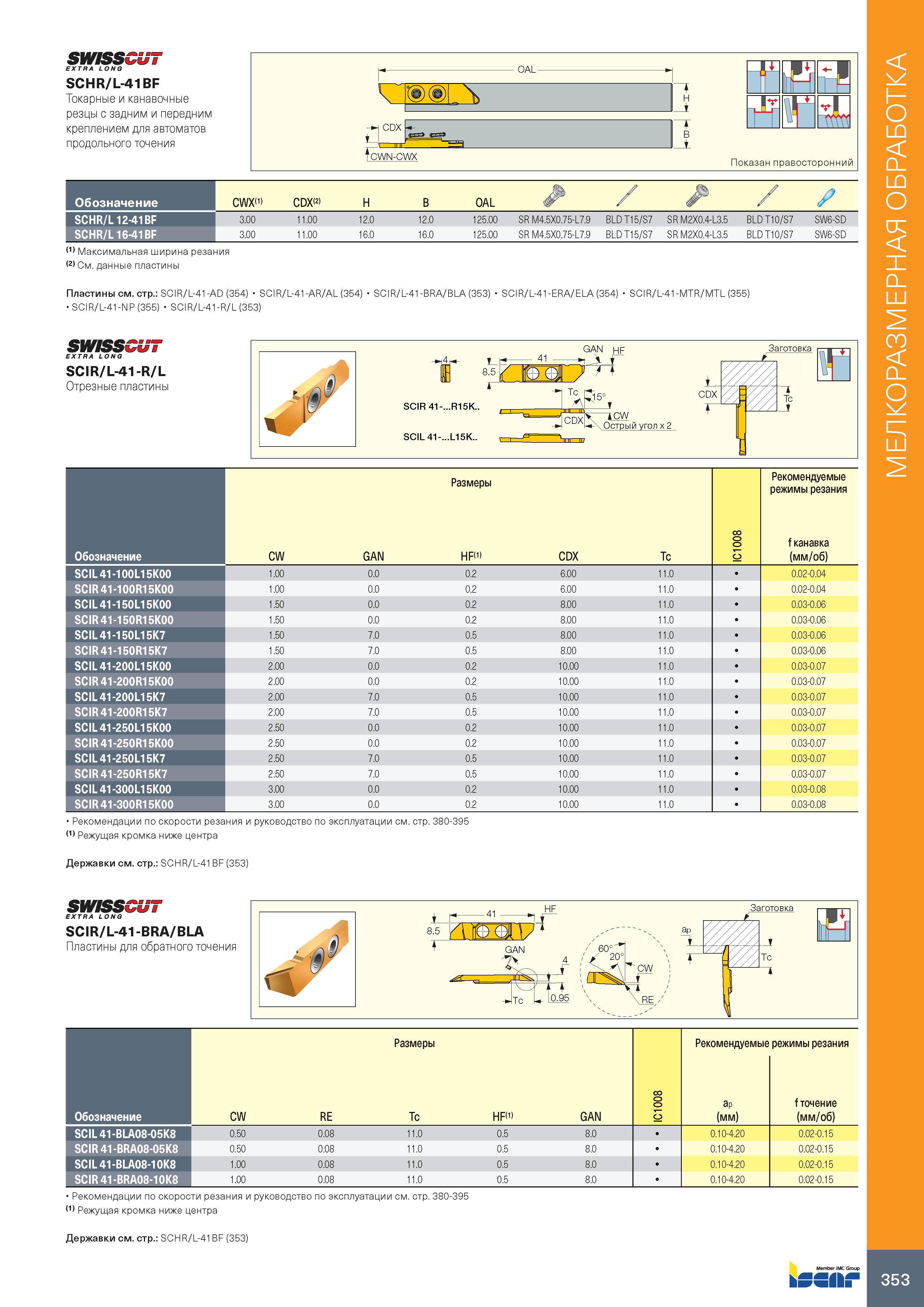

357 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.353

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 353 0357 Lab2u

SWiSSCUT EXTRA LONG SCHR/L-41BF Токарные и канавочные резцы с задним и передним креплением для автоматов продольного точения Обозначение SCHR/L12-41BF SCHR/L16-41BF CWX 1> CDX(2) H B OAL / 3.00 11.00 12.0 12.0 125.00 SR M4.5X0.75-L7.9 BLD T15/S7 SR M2X0.4-L3.5 BLD T10/S7 SW6-SD 3.00 11.00 16.0 16.0 125.00 SR M4.5X0.75-L7.9 BLD T15/S7 SR M2X0.4-L3.5 BLD T10/S7 SW6-SD (1) Максимальная ширина резания (2) См. данные пластины Пластины см. стр.: SCIR/L-41-AD (354) SCIR/L-41-AR/AL (354) SCIR/L-41-BRA/BLA (353) SCIR/L-41-ERA/ELA (354) SCIR/L-41-MTR/MTL (355) SCIR/L-41-NP (355) SCIR/L-41-R/L (353) SWiSSCUT EXTRA LONG SCIR/L-41-R/L Отрезные пластины Обозначение Размеры IC1008 Рекомендуемые режимы резания f канавка (мм/об) CW GAN HF 1> CDX Tc SCIL 41-100L15K00 1.00 0.0 0.2 6.00 11.0 0.02-0.04 SCIR 41-100R15K00 1.00 0.0 0.2 6.00 11.0 0.02-0.04 SCIL 41-150L15K00 1.50 0.0 0.2 8.00 11.0 0.03-0.06 SCIR 41-150R15K00 1.50 0.0 0.2 8.00 11.0 0.03-0.06 SCIL 41-150L15K7 1.50 7.0 0.5 8.00 11.0 0.03-0.06 SCIR 41-150R15K7 1.50 7.0 0.5 8.00 11.0 0.03-0.06 SCIL 41-200L15K00 2.00 0.0 0.2 10.00 11.0 0.03-0.07 SCIR 41-200R15K00 2.00 0.0 0.2 10.00 11.0 0.03-0.07 SCIL 41-200L15K7 2.00 7.0 0.5 10.00 11.0 0.03-0.07 SCIR 41-200R15K7 2.00 7.0 0.5 10.00 11.0 0.03-0.07 SCIL 41-250L15K00 2.50 0.0 0.2 10.00 11.0 0.03-0.07 SCIR 41-250R15K00 2.50 0.0 0.2 10.00 11.0 0.03-0.07 SCIL 41-250L15K7 2.50 7.0 0.5 10.00 11.0 0.03-0.07 SCIR 41-250R15K7 2.50 7.0 0.5 10.00 11.0 0.03-0.07 SCIL 41-300L15K00 3.00 0.0 0.2 10.00 11.0 0.03-0.08 SCIR 41-300R15K00 3.00 0.0 0.2 10.00 11.0 0.03-0.08 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Режущая кромка ниже центра Державки см. стр.: SCHR/L-41BF (353) Обозначение Размеры IC1008 Рекомендуемые режимы резания CW RE Tc HF 1> GAN ap (мм) f точение (мм/об) SCIL 41-BLA08-05K8 0.50 0.08 11.0 0.5 8.0 0.10-4.20 0.02-0.15 SCIR 41-BRA08-05K8 0.50 0.08 11.0 0.5 8.0 0.10-4.20 0.02-0.15 SCIL 41-BLA08-10K8 1.00 0.08 11.0 0.5 8.0 0.10-4.20 0.02-0.15 SCIR 41-BRA08-10K8 1.00 0.08 11.0 0.5 8.0 0.10-4.20 0.02-0.15 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Режущая кромка ниже центра Державки см. стр.: SCHR/L-41BF (353) Member IMC Group issii; 353 Мелкоразмерная обработка
