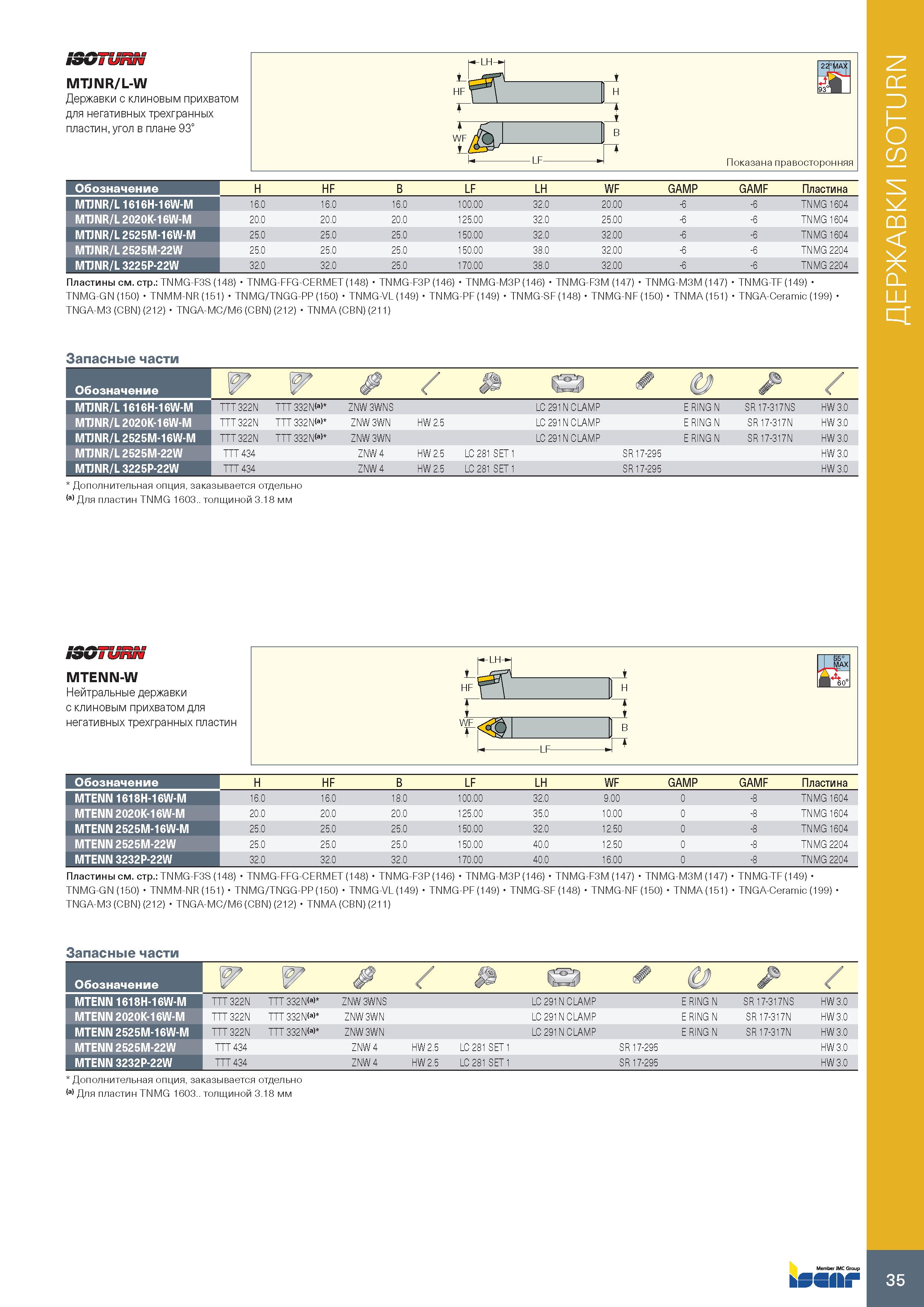

39 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.35
Каталог ISCAR 2020 Инструменты для токарных работ Стр. 35 0039 Lab2u ISOTURN MTJNR/L-W Державки с клиновым прихватом для негативных трехгранных пластин, угол в плане 93° Обозначение H HF B LF LH WF GAMP GAMF Пластина MTJNR/L 1616H-16W-M 16.0 16.0 16.0 100.00 32.0 20.00 -6 -6 TNMG 1604 MTJNR/L 2020K-16W-M 20.0 20.0 20.0 125.00 32.0 25.00 -6 -6 TNMG 1604 MTJNR/L 2525M-16W-M 25.0 25.0 25.0 150.00 32.0 32.00 -6 -6 TNMG 1604 MTJNR/L 2525M-22W 25.0 25.0 25.0 150.00 38.0 32.00 -6 -6 TNMG 2204 MTJNR/L 3225P-22W 32.0 32.0 25.0 170.00 38.0 32.00 -6 -6 TNMG 2204 Пластины см. стр.: TNMG-F3S (148) TNMG-FFG-CERMET(148) TNMG-F3P (146) TNMG-M3P (146) TNMG-F3M (147) TNMG-M3M (147) TNMG-TF (149) TNMG-GN (150) TNMM-NR (151) TNMG/TNGG-PP (150) TNMG-VL (149) TNMG-PF (149) TNMG-SF (148) TNMG-NF (150) TNMA (151) TNGA-Ceramic (199) TNGA-M3 (CBN) (212) TNGA-MC/M6 (CBN) (212) TNMA (CBN) (211) TTT 322N TTT 332N(a) ZNW 3WNS Запасные части Обозначение MTJNR/L 1616H-16W-M MTJNR/L 2020K-16W-M MTJNR/L 2525M-16W-M MTJNR/L 2525M-22W MTJNR/L 3225P-22W Дополнительная опция, заказывается отдельно (a) Для пластин TNMG 1603.. толщиной 3.18 мм TTT 322N TTT 322N TTT 434 TTT 434 TTT 332N(a) TTT 332N(a) ZNW 3WN ZNW 3WN ZNW 4 ZNW 4 HW 2.5 HW 2.5 HW 2.5 LC 291N CLAMP LC 291N CLAMP LC 291N CLAMP E RING N E RING N E RING N SR 17-317NS SR 17-317N SR 17-317N LC 281 SET 1 LC 281 SET 1 SR 17-295 SR 17-295 HW 3.0 HW 3.0 HW 3.0 HW 3.0 HW 3.0 iSGTURN MTENN-W Нейтральные державки с клиновым прихватом для негативных трехгранных пластин Обозначение H HF B LF LH WF GAMP GAMF Пластина MTENN 1618H-16W-M 16.0 16.0 18.0 100.00 32.0 9.00 0 -8 TNMG 1604 MTENN 2020K-16W-M 20.0 20.0 20.0 125.00 35.0 10.00 0 -8 TNMG 1604 MTENN 2525M-16W-M 25.0 25.0 25.0 150.00 32.0 12.50 0 -8 TNMG 1604 MTENN 2525M-22W 25.0 25.0 25.0 150.00 40.0 12.50 0 -8 TNMG 2204 MTENN 3232P-22W 32.0 32.0 32.0 170.00 40.0 16.00 0 -8 TNMG 2204 Пластины см. стр.: TNMG-F3S (148) TNMG-FFG-CERMET (148) TNMG-F3P (146) TNMG-M3P (146) TNMG-F3M (147) TNMG-M3M (147) TNMG-TF (149) TNMG-GN (150) TNMM-NR (151) TNMG/TNGG-PP (150) TNMG-VL (149) TNMG-PF (149) TNMG-SF (148) TNMG-NF (150) TNMA (151) TNGA-Ceramic (199) TNGA-M3 (CBN) (212) TNGA-MC/M6 (CBN) (212) TNMA (CBN) (211) Запасные части Обозначение MTENN 1618H-16W-M MTENN 2020K-16W-M MTENN 2525M-16W-M MTENN 2525M-22W MTENN 3232P-22W Дополнительная опция, заказывается отдельно (a) Для пластин TNMG 1603.. толщиной 3.18 мм TTT 322N TTT 322N TTT 322N TTT 434 TTT 434 TTT 332NM TTT 332NM TTT 332NM ZNW 3WNS ZNW 3WN ZNW 3WN ZNW 4 ZNW 4 LC 291N CLAMP LC 291N CLAMP LC 291N CLAMP E RING N E RING N E RING N SR 17-317NS SR 17-317N SR 17-317N HW 2.5 HW 2.5 LC 281 SET 1 LC 281 SET 1 SR 17-295 SR 17-295 HW 3.0 HW 3.0 HW 3.0 HW 3.0 HW 3.0 35 ДЕРЖАВКИ ISOTURN
