35 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.31

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 31 0035 Lab2u

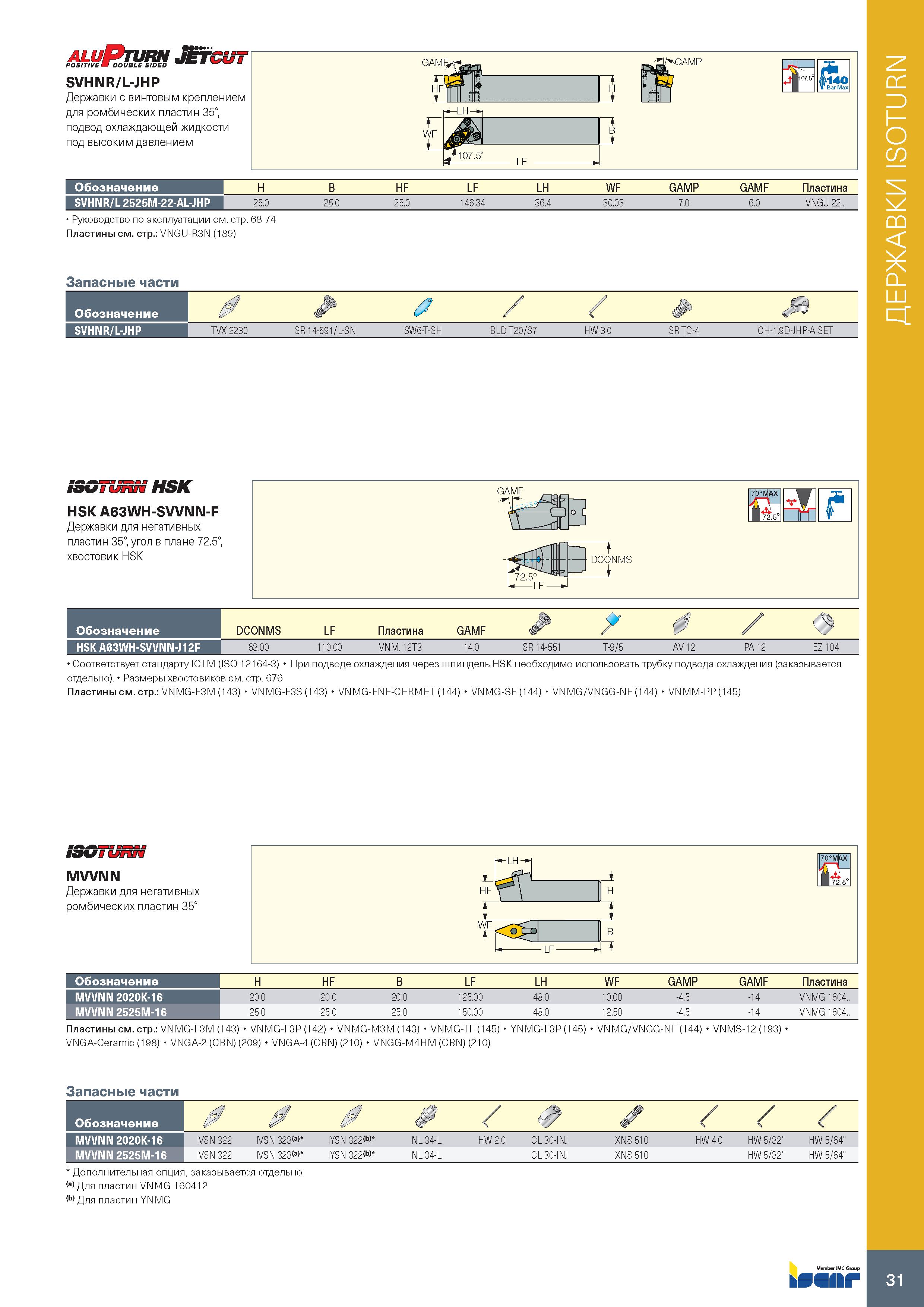

ALUfhVRN JETCUT POSITIVE Ш DOUBLE SIDED SVHNR/L-JHP Державки с винтовым креплением для ромбических пластин 35°, подвод охлаждающей жидкости под высоким давлением Обозначение I H B HF LF LH WF GAMP GAMF Пластина SVHNR/L 2525M-22-AL-JHP 25.0 25.0 25.0 146.34 36.4 30.03 7.0 6.0 VNGU 22.. Руководство по эксплуатации см. стр. 68-74 Пластины см. стр.: VNGU-R3N (189) Запасные части Обозначение 0 & с/ / , ' SVHNR/L-JHP TVX 2230 SR 14-591/L-SN SW6-T-SH BLD T20/S7 HW 3.0 SR TC-4 CH-1.9D-JHP-A SET HSK HSK A63WH-SVVNN-F Державки для негативных пластин 35°, угол в плане 72.5°, хвостовик HSK Обозначение DCONMS LF Пластина GAMF / HSK A63WH-SVVNN-J12F 63.00 110.00 VNM. 12T3 14.0 SR 14-551 T-9/5 AV 12 PA 12 EZ 104 Соответствует стандарту ICTM (ISO 12164-3) При подводе охлаждения через шпиндель HSK необходимо использовать трубку подвода охлаждения (заказывается отдельно). Размеры хвостовиков см. стр. 676 Пластины см. стр.: VNMG-F3M (143) VNMG-F3S (143) VNMG-FNF-CERMET (144) VNMG-SF (144) VNMG/VNGG-NF (144) VNMM-PP (145) SSOTURN MVVNN Державки для негативных ромбических пластин 35° L HF LF H Обозначение MVVNN 2020K-16 MVVNN 2525M-16 H HF B LF LH WF GAMP GAMF Пластина 20.0 20.0 20.0 125.00 48.0 10.00 -4.5 -14 VNMG 1604.. 25.0 25.0 25.0 150.00 48.0 12.50 -4.5 -14 VNMG 1604.. Пластины см. стр.: VNMG-F3M (143) VNMG-F3P (142) VNMG-M3M (143) VNMG-TF (145) YNMG-F3P (145) VNMG/VNGG-NF (144) VNMS-12 (193) VNGA-Ceramic (198) VNGA-2 (CBN) (209) VNGA-4 (CBN) (210) VNGG-M4HM (CBN) (210) Запасные части 0 0 0 & . ' Ф / / / IVSN 322 IVSN 323 a> IYSN 322(b> NL 34-L HW 2.0 CL 30-INJ XNS 510 HW 4.0 HW 5/32” HW 5/64” IVSN 322 IVSN 323 a> IYSN 322(b> NL 34-L CL 30-INJ XNS 510 HW 5/32” HW 5/64” Дополнительная опция, заказывается отдельно (a> Для пластин VNMG 160412 (b> Для пластин YNMG Обозначение MVVNN 2020K-16 MVVNN 2525M-16 31 ДЕРЖАВКИ ISOTURN
