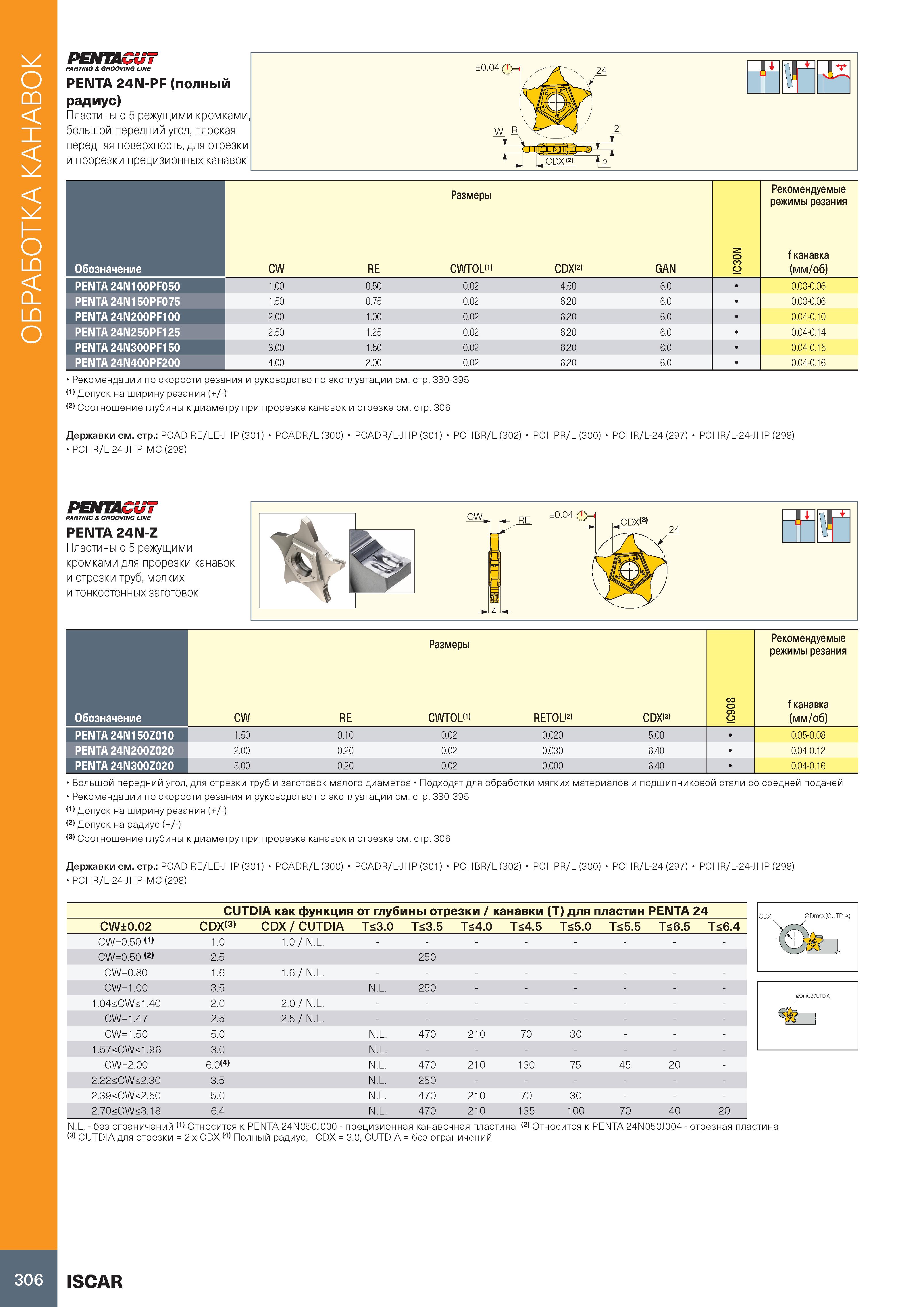

310 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.306

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 306 0310 Lab2u

Обработка канавок PENTACUT PARTING & GROOVING LINE PENTA 24N-PF (полный радиус) Пластины с 5 режущими кромками большой передний угол, плоская передняя поверхность, для отрезки и прорезки прецизионных канавок Обозначение Размеры 0 со IC Рекомендуемые режимы резания f канавка (мм/об) CW RE CWTOL 1> CDX 2) GAN PENTA 24N100PF050 1.00 0.50 0.02 4.50 6.0 0.03-0.06 PENTA 24N150PF075 1.50 0.75 0.02 6.20 6.0 0.03-0.06 PENTA 24N200PF100 2.00 1.00 0.02 6.20 6.0 0.04-0.10 PENTA 24N250PF125 2.50 1.25 0.02 6.20 6.0 0.04-0.14 PENTA 24N300PF150 3.00 1.50 0.02 6.20 6.0 0.04-0.15 PENTA 24N400PF200 4.00 2.00 0.02 6.20 6.0 0.04-0.16 Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 1) Допуск на ширину резания (+/-) (2) Соотношение глубины к диаметру при прорезке канавок и отрезке см. стр. 306 Державки см. стр.: PCAD RE/LE-JHP (301) PCADR/L (300) PCADR/L-JHP (301) PCHBR/L (302) PCHPR/L (300) PCHR/L-24 (297) PCHR/L-24-JHP (298) PCHR/L-24-JHP-MC (298) PENTACUT PARTING & GROOVING LINE PENTA 24N-Z Пластины с 5 режущими кромками для прорезки канавок и отрезки труб, мелких и тонкостенных заготовок Обозначение Размеры со 0 СП IC Рекомендуемые режимы резания f канавка (мм/об) CW RE CWTOL 1> RETOLM CDX 3) PENTA 24N150Z010 1.50 0.10 0.02 0.020 5.00 0.05-0.08 PENTA 24N200Z020 2.00 0.20 0.02 0.030 6.40 0.04-0.12 PENTA 24N300Z020 3.00 0.20 0.02 0.000 6.40 0.04-0.16 Большой передний угол, для отрезки труб и заготовок малого диаметра Подходят для обработки мягких материалов и подшипниковой стали со средней подачей Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) 2) Допуск на радиус (+/-) (3) Соотношение глубины к диаметру при прорезке канавок и отрезке см. стр. 306 Державки см. стр.: PCAD RE/LE-JHP (301) PCADR/L (300) PCADR/L-JHP (301) PCHBR/L (302) PCHPR/L (300) PCHR/L-24 (297) PCHR/L-24-JHP (298) PCHR/L-24-JHP-MC (298) CUTDIA как функция от глубины отрезки / канавки (T) для пластин PENTA 24 CW±0.02 CDX(3) CDX / CUTDIA T 3.0 T 3.5 T 4.0 T 4.5 T 5.0 T 5.5 T 6.5 T 6.4 CW=0.50 (1> 1.0 1.0 / N.L. - - - - - - - - CW=0.50 2> 2.5 250 CW=0.80 1.6 1.6 / N.L. - - - - - - - - CW=1.00 3.5 N.L. 250 - - - - - - 1.04 CW 1.40 2.0 2.0 / N.L. - - - - - - - - CW=1.47 2.5 2.5 / N.L. - - - - - - - - CW=1.50 5.0 N.L. 470 210 70 30 - - - 1.57 CW 1.96 3.0 N.L. - - - - - - - CW=2.00 6.0 4> N.L. 470 210 130 75 45 20 - 2.22 CW 2.30 3.5 N.L. 250 - - - - - - 2.39 CW 2.50 5.0 N.L. 470 210 70 30 - - - 2.70 CW 3.18 6.4 N.L. 470 210 135 100 70 40 20 N.L. - без ограничений 1> Относится к PENTA 24N050J000 - прецизионная канавочная пластина 2 Относится к PENTA 24N050J004 - отрезная пластина (3) CUTDIA для отрезки = 2 x CDX (4) Полный радиус, CDX = 3.0, CUTDIA = без ограничений 306 ISCAR
