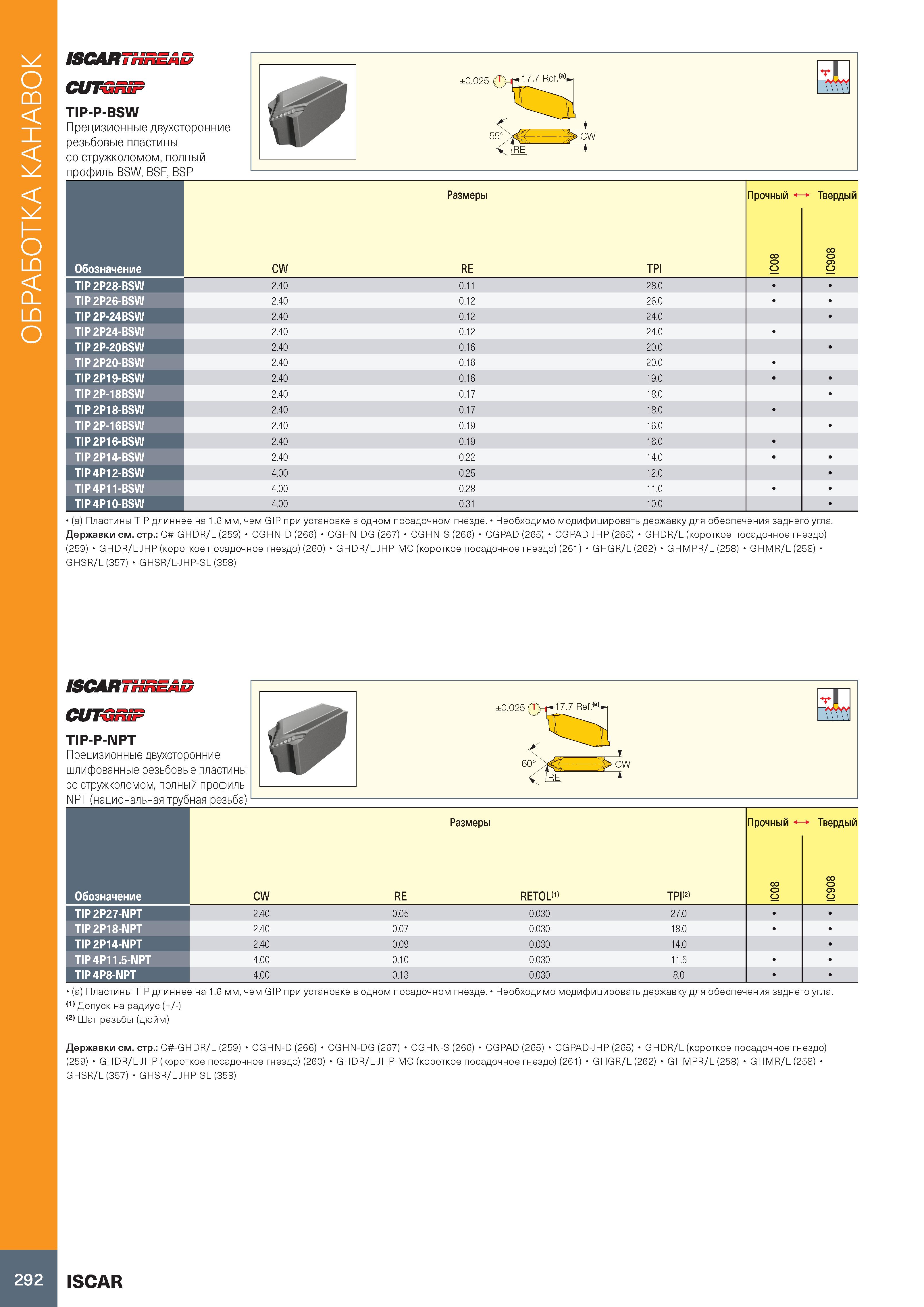

296 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.292 |
|||||
Каталог ISCAR 2020 Инструменты для токарных работ Стр. 292 0296 Lab2u Обработка канавок ISCAR7HREAD CUTGRSP TIP-P-BSW Прецизионные двухсторонние резьбовые пластины со стружколомом, полный профиль BSW, BSF, BSP Размеры Прочный i Твердый Обозначение CW RE TPI CO 0 IC CO 0 СЯ IC TIP 2P28-BSW 2.40 0.11 28.0 TIP 2P26-BSW 2.40 0.12 26.0 TIP 2P-24BSW 2.40 0.12 24.0 TIP 2P24-BSW 2.40 0.12 24.0 TIP 2P-20BSW 2.40 0.16 20.0 TIP 2P20-BSW 2.40 0.16 20.0 TIP 2P19-BSW 2.40 0.16 19.0 TIP 2P-18BSW 2.40 0.17 18.0 TIP 2P18-BSW 2.40 0.17 18.0 TIP 2P-16BSW 2.40 0.19 16.0 TIP 2P16-BSW 2.40 0.19 16.0 TIP 2P14-BSW 2.40 0.22 14.0 TIP 4P12-BSW 4.00 0.25 12.0 TIP 4P11-BSW 4.00 0.28 11.0 TIP 4P10-BSW 4.00 0.31 10.0 (а) Пластины TIP длиннее на 1.6 мм, чем GIP при установке в одном посадочном гнезде. Необходимо модифицировать державку для обеспечения заднего угла. Державки см. стр.: C -GHDR/L (259) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) iSCARTSSi CUTGRSP TIP-P-NPT Прецизионные двухсторонние шлифованные резьбовые пластины со стружколомом, полный профиль NPT (национальная трубная резьба) Обозначение Размеры Прочный i Твердый CW RE RETOL(1) TPI 2) CO 0 IC CO 0 СЯ IC TIP 2P27-NPT 2.40 0.05 0.030 27.0 TIP 2P18-NPT 2.40 0.07 0.030 18.0 TIP 2P14-NPT 2.40 0.09 0.030 14.0 TIP 4P11.5-NPT 4.00 0.10 0.030 11.5 TIP 4P8-NPT 4.00 0.13 0.030 8.0 (а) Пластины TIP длиннее на 1.6 мм, чем GIP при установке в одном посадочном гнезде. Необходимо модифицировать державку для обеспечения заднего угла. (1) Допуск на радиус (+/-) (2) Шаг резьбы (дюйм) Державки см. стр.: C -GHDR/L (259) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) 292 ISCAR |
|||||
