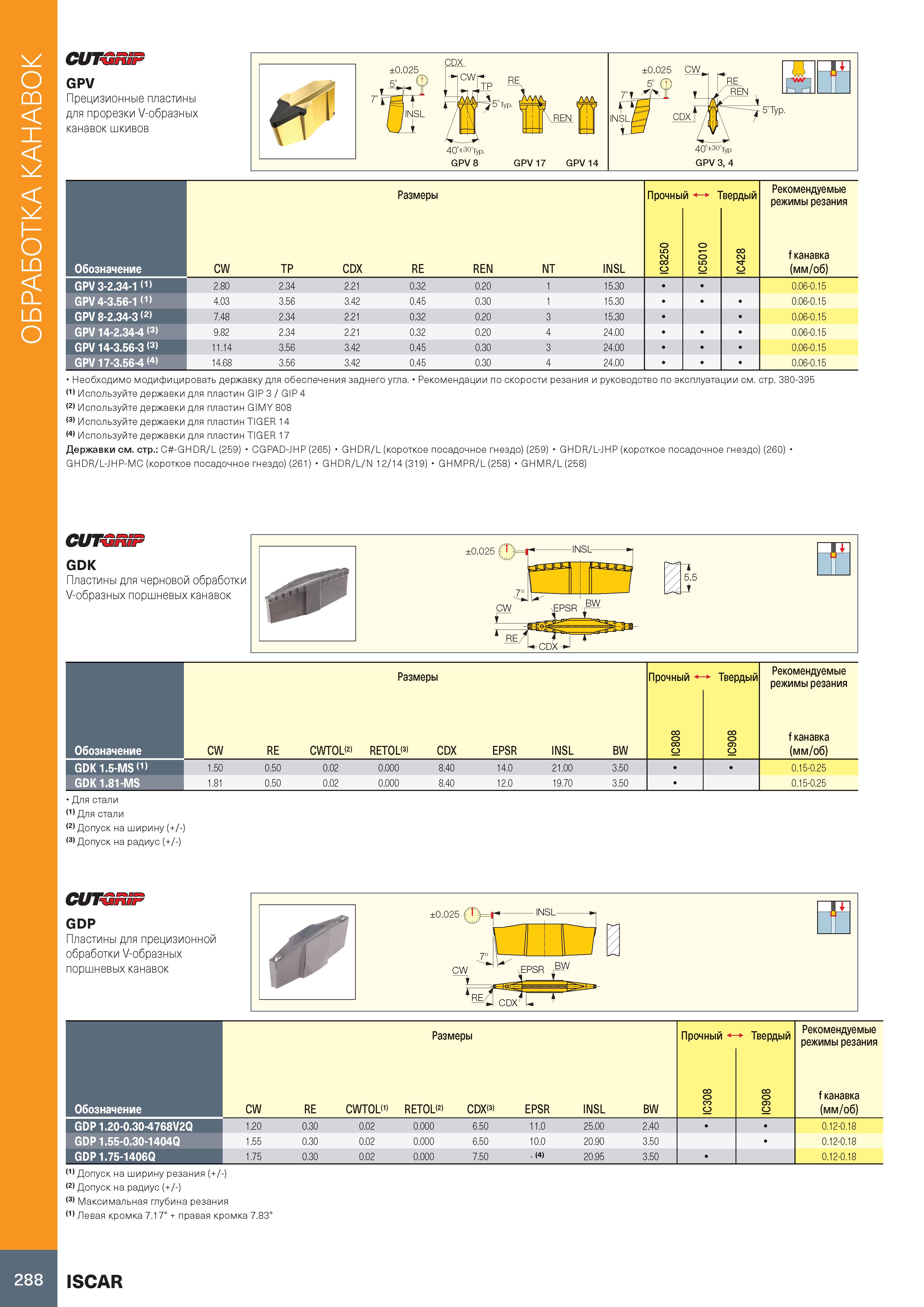

Обработка канавок CUTGniP GPV Прецизионные пластины для прорезки V-образных канавок шкивов Обозначение Размеры Прочный ц Твердый Рекомендуемые режимы резания f канавка (мм/об) CW TP CDX RE REN NT INSL о 5 2 8 IC О о 5 IC 8 2 о GPV 3-2.34-1 (1) 2.80 2.34 2.21 0.32 0.20 1 15.30 0.06-0.15 GPV 4-3.56-1 (1) 4.03 3.56 3.42 0.45 0.30 1 15.30 0.06-0.15 GPV 8-2.34-3 (2) 7.48 2.34 2.21 0.32 0.20 3 15.30 0.06-0.15 GPV 14-2.34-4 (3) 9.82 2.34 2.21 0.32 0.20 4 24.00 0.06-0.15 GPV 14-3.56-3 (3) 11.14 3.56 3.42 0.45 0.30 3 24.00 0.06-0.15 GPV 17-3.56-4 (4) 14.68 3.56 3.42 0.45 0.30 4 24.00 0.06-0.15 Необходимо модифицировать державку для обеспечения заднего угла. Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Используйте державки для пластин GIP 3 / GIP 4 2) Используйте державки для пластин GIMY 808 (3) Используйте державки для пластин TIGER 14 (4) Используйте державки для пластин TIGER 17 Державки см. стр.: C -GHDR/L (259) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHDR/L/N 12/14 (319) GHMPR/L (258) GHMR/L (258) CUTGniP GDK Пластины для черновой обработки V-образных поршневых канавок Обозначение GDK 1.5-MS (1) GDK 1.81-MS Размеры Прочный 1 Твердый Рекомендуемые режимы резания CW RE CWTOLM RETOL 3> CDX EPSR INSL BW 8 0 8 IC 8 0 9 IC f канавка (мм/об) 1.50 0.50 0.02 0.000 8.40 14.0 21.00 3.50 0.15-0.25 1.81 0.50 0.02 0.000 8.40 12.0 19.70 3.50 0.15-0.25 Для стали 11) Для стали 12) Допуск на ширину (+/-) 13) Допуск на радиус (+/-) CUTGniP GDP Пластины для прецизионной обработки V-образных поршневых канавок Обозначение GDP 1.20-0.30-4768V2Q GDP 1.55-0.30-1404Q GDP 1.75-1406Q Размеры Прочный 1 Твердый Рекомендуемые режимы резания CW RE CWTOL 1> RETOLM CDX 3> EPSR INSL BW 8 0 3 IC CO 0 9 IC f канавка (мм/об) 1.20 0.30 0.02 0.000 6.50 11.0 25.00 2.40 0.12-0.18 1.55 0.30 0.02 0.000 6.50 10.0 20.90 3.50 0.12-0.18 1.75 0.30 0.02 0.000 7.50 - l4) 20.95 3.50 0.12-0.18 (1) Допуск на ширину резания (+/-) 2) Допуск на радиус (+/-) (3) Максимальная глубина резания (1) Левая кромка 7.17° + правая кромка 7.83° 288 ISCAR
