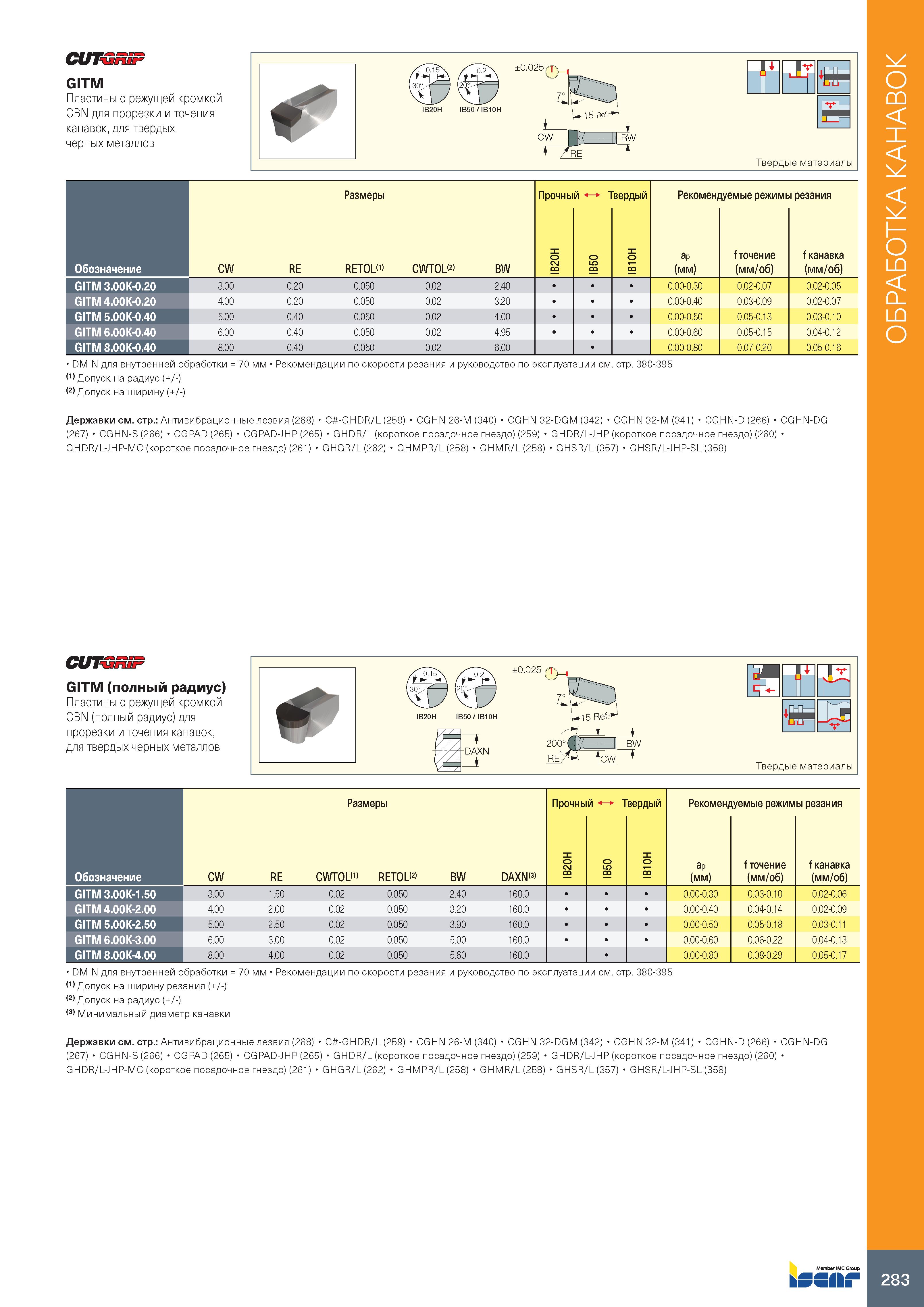

CUTGRSP GITM Пластины с режущей кромкой CBN для прорезки и точения канавок, для твердых черных металлов ,, 0.15Л S 0 2Л ±0.025 4. 2° IB20H IB50 / IB10H CW \- BW Твердые материалы Обозначение Размеры Прочный 1 Твердый Рекомендуемые режимы резания CW RE RETOL 1) CWTOLM BW 0 N 0 5 со 0 СО ap (мм) f точение (мм/об) f канавка (мм/об) GITM 3.00K-0.20 3.00 0.20 0.050 0.02 2.40 0.00-0.30 0.02-0.07 0.02-0.05 GITM 4.00K-0.20 4.00 0.20 0.050 0.02 3.20 0.00-0.40 0.03-0.09 0.02-0.07 GITM 5.00K-0.40 5.00 0.40 0.050 0.02 4.00 0.00-0.50 0.05-0.13 0.03-0.10 GITM 6.00K-0.40 6.00 0.40 0.050 0.02 4.95 0.00-0.60 0.05-0.15 0.04-0.12 GITM 8.00K-0.40 8.00 0.40 0.050 0.02 6.00 0.00-0.80 0.07-0.20 0.05-0.16 DMIN для внутренней обработки = 70 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на радиус (+/-) 2) Допуск на ширину (+/-) Державки см. стр.: Антивибрационные лезвия (268) C -GHDR/L (259) CGHN 26-M (340) CGHN 32-DGM (342) CGHN 32-M (341) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) CUTGRSP GITM (полный радиус) Пластины с режущей кромкой CBN (полный радиус) для прорезки и точения канавок, для твердых черных металлов ±0.025 (Ги IB20H IB50/IB10H DAXN А Я- - № V 200° ( ЧЦ- BW Tow Твердые материалы Обозначение Размеры Прочный Твердый Рекомендуемые режимы резания CW RE CWTOL(1) RETOL(2) BW DAXN(3) 0 N CQ 0 5 CQ 0 CQ ap (мм) f точение (мм/об) f канавка (мм/об) GITM 3.00K-1.50 3.00 1.50 0.02 0.050 2.40 160.0 0.00-0.30 0.03-0.10 0.02-0.06 GITM 4.00K-2.00 4.00 2.00 0.02 0.050 3.20 160.0 0.00-0.40 0.04-0.14 0.02-0.09 GITM 5.00K-2.50 5.00 2.50 0.02 0.050 3.90 160.0 0.00-0.50 0.05-0.18 0.03-0.11 GITM 6.00K-3.00 6.00 3.00 0.02 0.050 5.00 160.0 0.00-0.60 0.06-0.22 0.04-0.13 GITM 8.00K-4.00 8.00 4.00 0.02 0.050 5.60 160.0 0.00-0.80 0.08-0.29 0.05-0.17 DMIN для внутренней обработки = 70 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) (3) Минимальный диаметр канавки Державки см. стр.: Антивибрационные лезвия (268) C -GHDR/L (259) CGHN 26-M (340) CGHN 32-DGM (342) CGHN 32-M (341) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) 283 Обработка канавок
