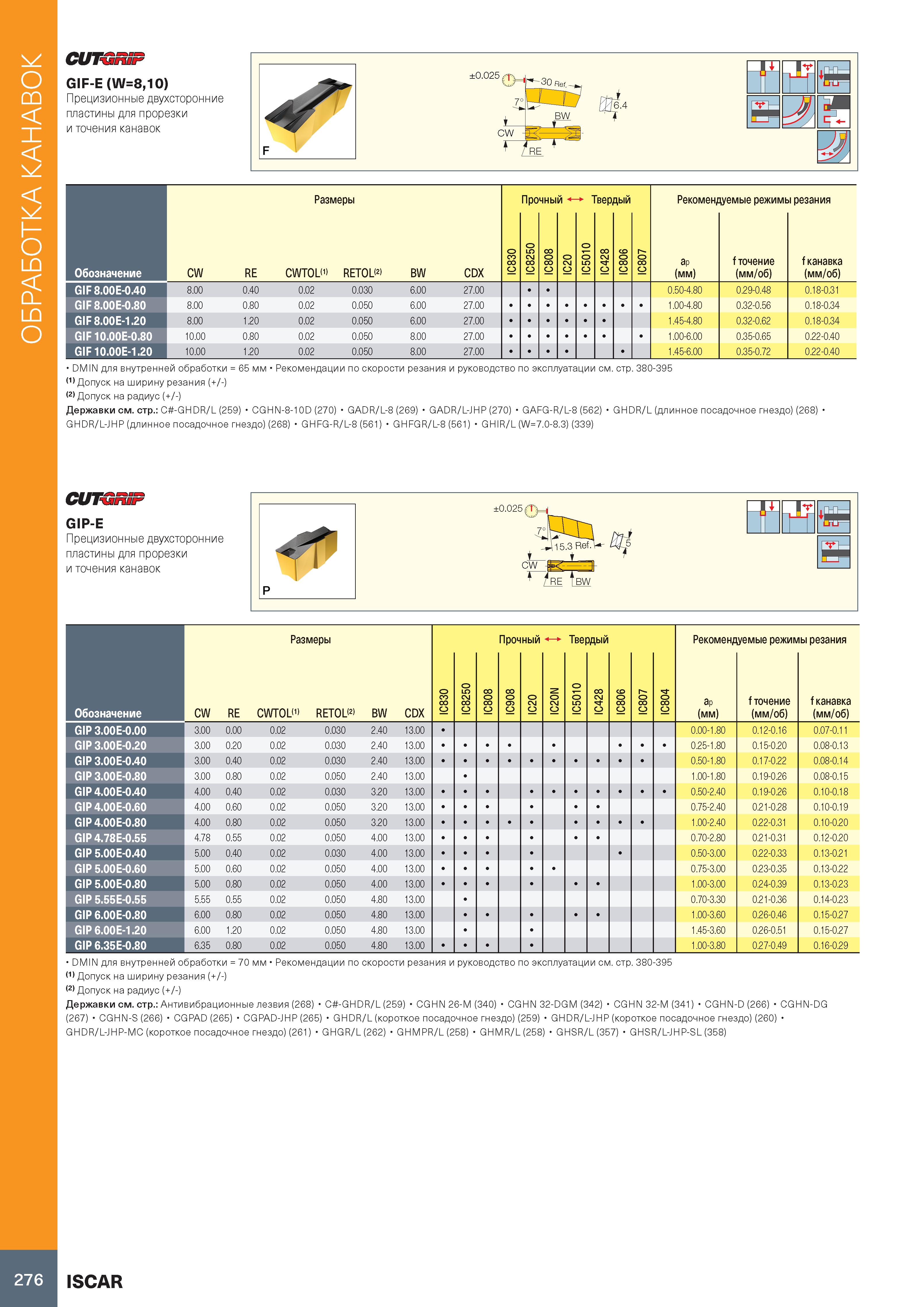

Обработка канавок CUTGRSP GIF-E (W=8,10) Прецизионные двухсторонние пластины для прорезки и точения канавок Обозначение Размеры Прочный i - Твердый Рекомендуемые режимы резания CW RE CWTOL 1> RETOLM BW CDX о CO CO о О 5 N CO IC 80801 0 N IC о 01 5 IC со N IC 90801 0 CO IC ap (мм) f точение (мм/об) f канавка (мм/об) GIF 8.00E-0.40 8.00 0.40 0.02 0.030 6.00 27.00 0.50-4.80 0.29-0.48 0.18-0.31 GIF 8.00E-0.80 8.00 0.80 0.02 0.050 6.00 27.00 1.00-4.80 0.32-0.56 0.18-0.34 GIF 8.00E-1.20 8.00 1.20 0.02 0.050 6.00 27.00 1.45-4.80 0.32-0.62 0.18-0.34 GIF 10.00E-0.80 10.00 0.80 0.02 0.050 8.00 27.00 1.00-6.00 0.35-0.65 0.22-0.40 GIF 10.00E-1.20 10.00 1.20 0.02 0.050 8.00 27.00 1.45-6.00 0.35-0.72 0.22-0.40 DMIN для внутренней обработки = 65 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 (1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: C -GHDR/L (259) CGHN-8-10D (270) GADR/L-8 (269) GADR/L-JHP (270) GAFG-R/L-8 (562) GHDR/L (длинное посадочное гнездо) (268) GHDR/L-JHP (длинное посадочное гнездо) (268) GHFG-R/L-8 (561) GHFGR/L-8 (561) GHIR/L (W=7.0-8.3) (339) CUTGRSF GIP-E Прецизионные двухсторонние пластины для прорезки и точения канавок -Jr - и LhJ—I Размеры Прочный 1 Твердый Рекомендуемые режимы резания Обозначение CW RE CWTOL(1) RETOL(2) BW CDX о CO CO IC о 5 N CO IC CO 0 CO IC CO 0 о IC 0 N IC 0 N IC О 01 5 IC CO IC CO 0 CO IC 0 CO IC 0 CO IC ap (мм) f точение (мм/об) f канавка (мм/об) GIP 3.00E-0.00 3.00 0.00 0.02 0.030 2.40 13.00 0.00-1.80 0.12-0.16 0.07-0.11 GIP 3.00E-0.20 3.00 0.20 0.02 0.030 2.40 13.00 0.25-1.80 0.15-0.20 0.08-0.13 GIP 3.00E-0.40 3.00 0.40 0.02 0.030 2.40 13.00 0.50-1.80 0.17-0.22 0.08-0.14 GIP 3.00E-0.80 3.00 0.80 0.02 0.050 2.40 13.00 1.00-1.80 0.19-0.26 0.08-0.15 GIP 4.00E-0.40 4.00 0.40 0.02 0.030 3.20 13.00 0.50-2.40 0.19-0.26 0.10-0.18 GIP 4.00E-0.60 4.00 0.60 0.02 0.050 3.20 13.00 0.75-2.40 0.21-0.28 0.10-0.19 GIP 4.00E-0.80 4.00 0.80 0.02 0.050 3.20 13.00 1.00-2.40 0.22-0.31 0.10-0.20 GIP 4.78E-0.55 4.78 0.55 0.02 0.050 4.00 13.00 0.70-2.80 0.21-0.31 0.12-0.20 GIP 5.00E-0.40 5.00 0.40 0.02 0.030 4.00 13.00 0.50-3.00 0.22-0.33 0.13-0.21 GIP 5.00E-0.60 5.00 0.60 0.02 0.050 4.00 13.00 0.75-3.00 0.23-0.35 0.13-0.22 GIP 5.00E-0.80 5.00 0.80 0.02 0.050 4.00 13.00 1.00-3.00 0.24-0.39 0.13-0.23 GIP 5.55E-0.55 5.55 0.55 0.02 0.050 4.80 13.00 0.70-3.30 0.21-0.36 0.14-0.23 GIP 6.00E-0.80 6.00 0.80 0.02 0.050 4.80 13.00 1.00-3.60 0.26-0.46 0.15-0.27 GIP 6.00E-1.20 6.00 1.20 0.02 0.050 4.80 13.00 1.45-3.60 0.26-0.51 0.15-0.27 GIP 6.35E-0.80 6.35 0.80 0.02 0.050 4.80 13.00 1.00-3.80 0.27-0.49 0.16-0.29 DMIN для внутренней обработки = 70 мм Рекомендации по скорости резания и руководство по эксплуатации см. стр. 380-395 1) Допуск на ширину резания (+/-) (2) Допуск на радиус (+/-) Державки см. стр.: Антивибрационные лезвия (268) C -GHDR/L (259) CGHN 26-M (340) CGHN 32-DGM (342) CGHN 32-M (341) CGHN-D (266) CGHN-DG (267) CGHN-S (266) CGPAD (265) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) GHDR/L-JHP-MC (короткое посадочное гнездо) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) 276 ISCAR
