253 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.249

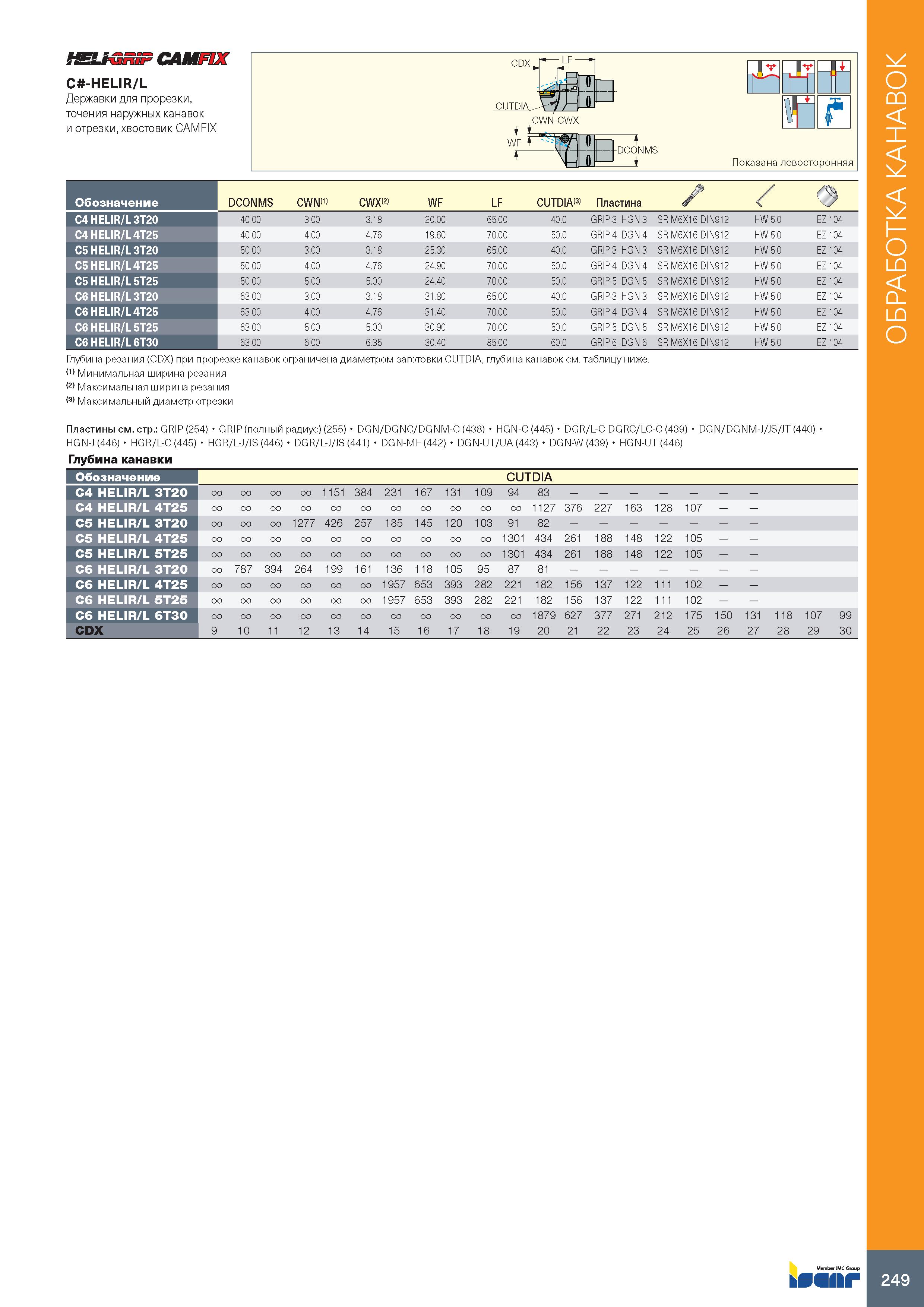

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 249 0253 Lab2u fSLKSSFCAMFIX C -HELIR/L Державки для прорезки, точения наружных канавок и отрезки, хвостовик CAMFIX Обозначение DCONMS CWN(1) CWX 2> WF LF CUTDIA 3> Пластина , О C4 HELIR/L 3T20 40.00 3.00 3.18 20.00 65.00 40.0 GRIP 3, HGN 3 SR M6X16 DIN912 HW 5.0 EZ 104 C4 HELIR/L 4T25 40.00 4.00 4.76 19.60 70.00 50.0 GRIP 4, DGN 4 SR M6X16 DIN912 HW 5.0 EZ 104 C5 HELIR/L 3T20 50.00 3.00 3.18 25.30 65.00 40.0 GRIP 3, HGN 3 SR M6X16 DIN912 HW 5.0 EZ 104 C5 HELIR/L 4T25 50.00 4.00 4.76 24.90 70.00 50.0 GRIP 4, DGN 4 SR M6X16 DIN912 HW 5.0 EZ 104 C5 HELIR/L 5T25 50.00 5.00 5.00 24.40 70.00 50.0 GRIP 5, DGN 5 SR M6X16 DIN912 HW 5.0 EZ 104 C6 HELIR/L 3T20 63.00 3.00 3.18 31.80 65.00 40.0 GRIP 3, HGN 3 SR M6X16 DIN912 HW 5.0 EZ 104 C6 HELIR/L 4T25 63.00 4.00 4.76 31.40 70.00 50.0 GRIP 4, DGN 4 SR M6X16 DIN912 HW 5.0 EZ 104 C6 HELIR/L 5T25 63.00 5.00 5.00 30.90 70.00 50.0 GRIP 5, DGN 5 SR M6X16 DIN912 HW 5.0 EZ 104 C6 HELIR/L 6T30 63.00 6.00 6.35 30.40 85.00 60.0 GRIP 6, DGN 6 SR M6X16 DIN912 HW 5.0 EZ 104 Глубина резания (CDX) при прорезке канавок ограничена диаметром заготовки CUTDIA, глубина канавок см. таблицу ниже. Минимальная ширина резания Максимальная ширина резания (3) Максимальный диаметр отрезки Пластины см. стр.: GRIP (254) GRIP (полный радиус) (255) DGN/DGNC/DGNM-C (438) HGN-C (445) DGR/L-C DGRC/LC-C (439) DGN/DGNM-J/JS/JT (440) HGN-J (446) HGR/L-C (445) HGR/L-J/JS (446) DGR/L-J/JS (441) DGN-MF (442) DGN-UT/UA (443) DGN-W (439) HGN-UT (446) Глубина канавки Обозначение CUTDIA C4 HELIR/L 3T20 ro ro ro ro 1151 384 231 167 131 109 94 83 — — — — — — — C4 HELIR/L 4T25 ro ro ro ro ro ro ro ro ro ro ro 1127 376 227 163 128 107 — — C5 HELIR/L 3T20 ro ro ro 1277 426 257 185 145 120 103 91 82 — — — — — — — C5 HELIR/L 4T25 ro ro ro ro ro ro ro ro ro ro 1301 434 261 188 148 122 105 — — C5 HELIR/L 5T25 ro ro ro ro ro ro ro ro ro ro 1301 434 261 188 148 122 105 — — C6 HELIR/L 3T20 ro 787 394 264 199 161 136 118 105 95 87 81 — — — — — — — C6 HELIR/L 4T25 ro ro ro ro ro ro 1957 653 393 282 221 182 156 137 122 111 102 — — C6 HELIR/L 5T25 ro ro ro ro ro ro 1957 653 393 282 221 182 156 137 122 111 102 — — C6 HELIR/L 6T30 ro ro ro ro ro ro ro ro ro ro ro 1879 627 377 271 212 175 150 131 118 107 99 CDX 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 249 Обработка канавок
