170 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.166

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 166 0170 Lab2u

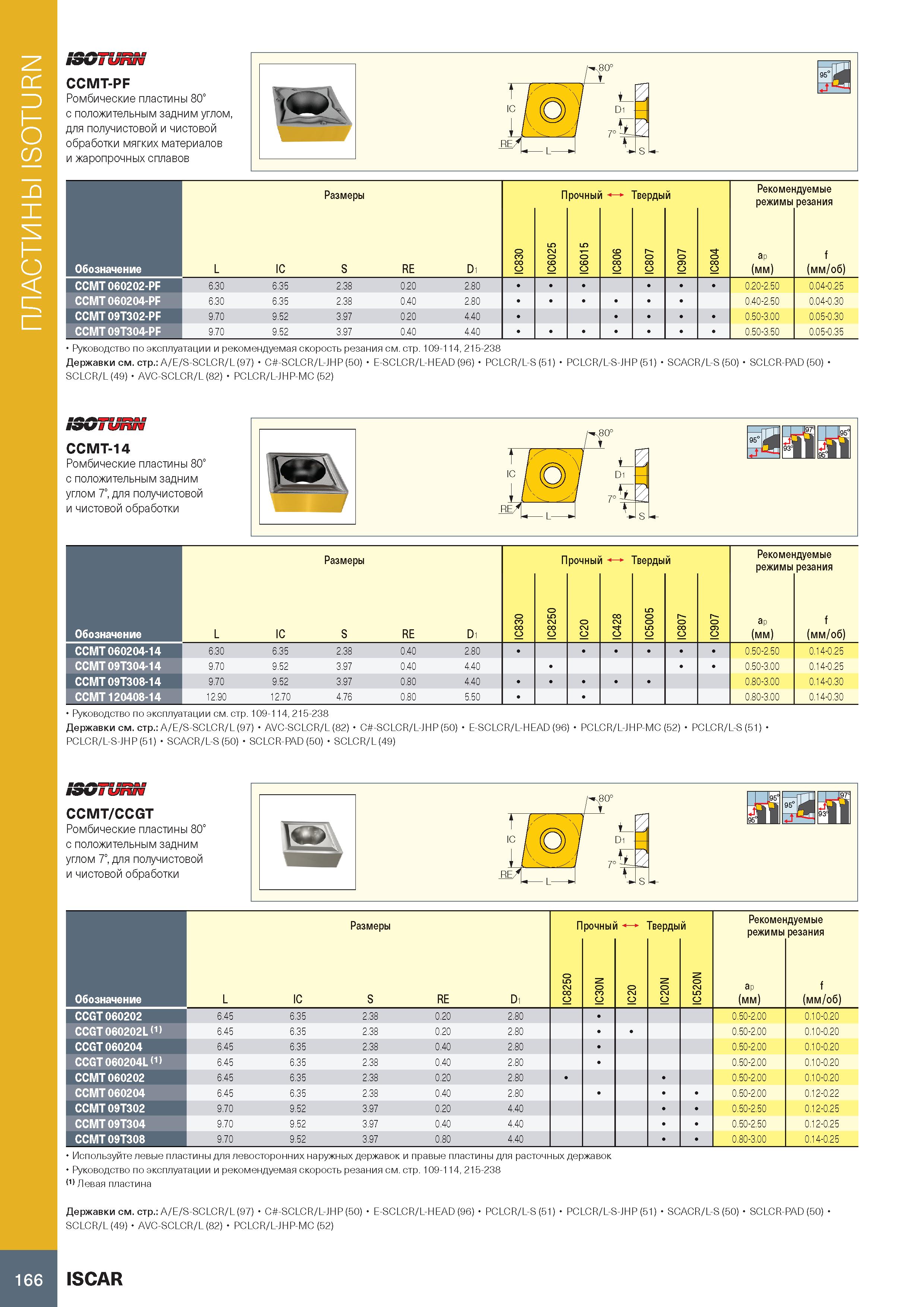

ПЛАСТИНЫ ISOTURN CCMT-PF Ромбические пластины 80° с положительным задним углом, для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов П .80° D1 Обозначение L IC Размеры S RE Di о CO 00 о П LO CSJ о CO о рочны£ LD о IC806 Тверды Г-" о s IC907 IC804 Рекомеь режимы аР (мм) щуемые резания f (мм/об) CCMT 060202-PF 6.30 6.35 2.38 0.20 2.80 . . 0.20-2.50 0.04-0.25 CCMT 060204-PF 6.30 6.35 2.38 0.40 2.80 0.40-2.50 0.04-0.30 CCMT 09T302-PF 9.70 9.52 3.97 0.20 4.40 0.50-3.00 0.05-0.30 CCMT 09T304-PF 9.70 9.52 3.97 0.40 4,40 0.50-3.50 0.05-0.35 Руководство Державки см SCLCR/L (49) по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 . стр.: A/E/S-SCLCR/L(97) C -SCLCR/L-JHP (50) E-SCLCR/L-HEAD (96) PCLCR/L-S (51) PCLCR/L-S-JHP (51) SCACR/L-S (50) SCLCR-PAD (50) AVC-SCLCR/L (82) PCLCR/L-JHP-MC (52) ЗОш&тю CCMT-14 Ромбические пластины 80° с положительным задним углом 7°, для получистовой и чистовой обработки Обозначение ССМТ 060204-14 ССМТ 09Т30Ф14 CCMT 09Т308-14 ССМТ 120408-14 L IC Размеры S RE Di о п о LO CSJ о рочньм о CSJ о IC428 Гвердь LO О о LO о й Г-" о о IC907 Рекомен режимы аР (мм) дуемые резания f (мм/об) 6.30 6.35 2.38 0.40 2.80 . . . . . . 0.50-2.50 0.14-0.25 9.70 9.52 3.97 0.40 4,40 0.50-3.00 0.14-0.25 9.70 9.52 3.97 0.80 4.40 0.80-3.00 0.14-0.30 12.90 12.70 4.76 0.80 5.50 0.80-3.00 0.14-0.30 Руководство по эксплуатации см. стр. 109-114, 215-238 Державки см. стр.: A/E/S-SCLCR/L(97) AVC-SCLCR/L (82) C -SCLCR/L-JHP (50) E-SCLCR/L-HEAD (96) PCLCR/L-JHP-MC (52) PCLCR/L-S (51) PCLCR/L-S-JHP (51) SCACR/L-S (50) SCLCR-PAD (50) SCLCR/L(49) CCMT/CCGT Ромбические пластины 80° с положительным задним углом 7°, для получистовой и чистовой обработки Обозначение L IC Размеры S RE Di П о LO CSJ о 1 NOSOI о CL IC20 Тверды о CSJ О s IC520N Рекомек режимы аР (мм) 1 дуемые резания f (мм/об) CCGT 060202 6,45 6.35 2.38 0.20 2.80 . 0.50-2.00 0.10-0.20 CCGT060202L(1> 6,45 6.35 2.38 0.20 2.80 . 0.50-2.00 0.10-0.20 CCGT 060204 6,45 6.35 2.38 0.40 2.80 0.50-2.00 0.10-0.20 CCGT060204L(1) 6,45 6.35 2.38 0.40 2.80 . 0.50-2.00 0.10-0.20 ССМТ 060202 6,45 6.35 2.38 0.20 2.80 0.50-2.00 0.10-0.20 ССМТ 060204 6,45 6.35 2.38 0.40 2.80 0.50-2.00 0.12-0.22 ССМТ 09Т302 9.70 9.52 3.97 0.20 4,40 0.50-2.50 0.12-0.25 ССМТ 09Т304 9.70 9.52 3.97 0.40 4,40 0.50-2.50 0.12-0.25 ССМТ 09Т308 9.70 9.52 3.97 0.80 4,40 0.80-3.00 0.14-0.25 Используйте левые пластины для левосторонних наружных державок и правые пластины для расточных державок Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Левая пластина Державки см. стр.: A/E/S-SCLCR/L(97) C -SCLCR/L-JHP (50) E-SCLCR/L-HEAD (96) PCLCR/L-S (51) PCLCR/L-S-JHP (51) SCACR/L-S (50) SCLCR-PAD (50) SCLCR/L (49) AVC-SCLCR/L (82) PCLCR/L-JHP-MC (52) 166 ISCAR
