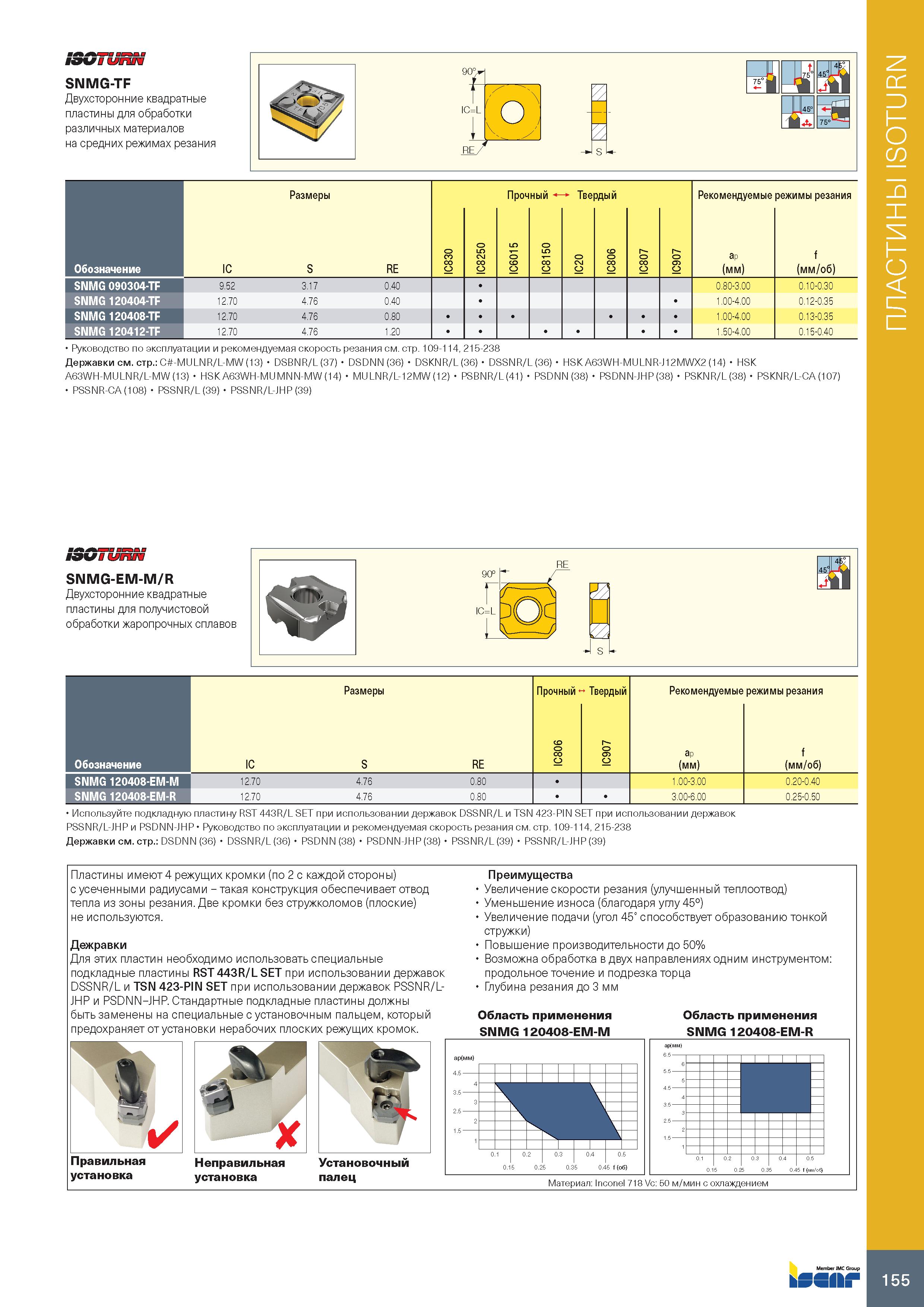

159 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.155

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 155 0159 Lab2u

SNMG-TF Двухсторонние квадратные пластины для обработки различных материалов на средних режимах резания Обозначение Ю Размеры S RE о со LO CSJ о Проч LD о ный - о LO О - Тве о CSJ о рдый о Г-" о о Г-" о 05 о Рекомендуемые аР (мм) режимы резания f (мм/об) SNMG 090304-TF 9,52 3,17 0,40 0,80-3,00 0,10-0,30 SNMG 120404-TF 12,70 4,76 0,40 1,00-4,00 0,12-0,35 SNMG 120408-TF 12,70 4,76 0,80 1,00-4,00 0,13-0,35 SNMG 120412-TF 12,70 4,76 1,20 1,50-4,00 0,15-0,40 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: C -MULNR/L-MW (13) DSBNR/L (37) DSDNN (36) DSKNR/L(36) DSSNR/L(36) HSK A63WH-MULNR-J12MWX2 (14) HSK A63WH-MULNR/L-MW (13) HSK A63WH-MUMNN-MW (14) MULNR/L-12MW (12) PSBNR/L(41) PSDNN (38) PSDNN-JHP (38) PSKNR/L(38) PSKNR/L-CA (107) PSSNR-CA (108) PSSNR/L (39) PSSNR/L-JHP (39) SNMG-EM-M/R Двухсторонние квадратные пластины для получистовой обработки жаропрочных сплавов Обозначение Размеры IC S RE Прочный - о Твердый Г"- о О) о Рекомендуемые аР (мм) режимы резания f (мм/об) SNMG 120408-ЕМ-М 12,70 4,76 0,80 . 1,00-3,00 0,20-0,40 SNMG 120408-EM-R 12,70 4,76 0,80 3,00-6,00 0,25-0,50 Используйте подкладную пластину RST 443R/L SET при использовании державок DSSNR/L и TSN 423-PIN SET при использовании державок PSSNR/L-JHP и PSDNN-JHP Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: DSDNN(36) DSSNR/L (36) PSDNN (38) PSDNN-JHP (38) PSSNR/L (39) PSSNR/L-JHP (39) Пластины имеют4 режущих кромки (по 2 с каждой стороны) с усеченными радиусами - такая конструкция обеспечивает отвод тепла из зоны резания. Две кромки без стружколомов (плоские) не используются. Дежравки Для этих пластин необходимо использовать специальные подкладные пластины RST 443R/LSET при использовании державок DSSNR/L и TSN 423-PIN SET при использовании державок PSSNR/L-JHP и PSDNN-JHP. Стандартные подкладные пластины должны быть заменены на специальные с установочным пальцем, который предохраняет от установки нерабочих плоских режущих кромок. Преимущества Увеличение скорости резания (улучшенный теплоотвод) Уменьшение износа (благодаря углу 45°) Увеличение подачи (угол 45° способствует образованию тонкой стружки) Повышение производительности до 50% Возможна обработка в двух направлениях одним инструментом: продольное точение и подрезка торца Глубина резания до 3 мм Правильная установка Неправильная установка Установочный палец Область применения SNMG 120408-ЕМ-М Область применения SNMG 120408-EM-R bSSflkf ПЛАСТИНЫ ISOTURN
