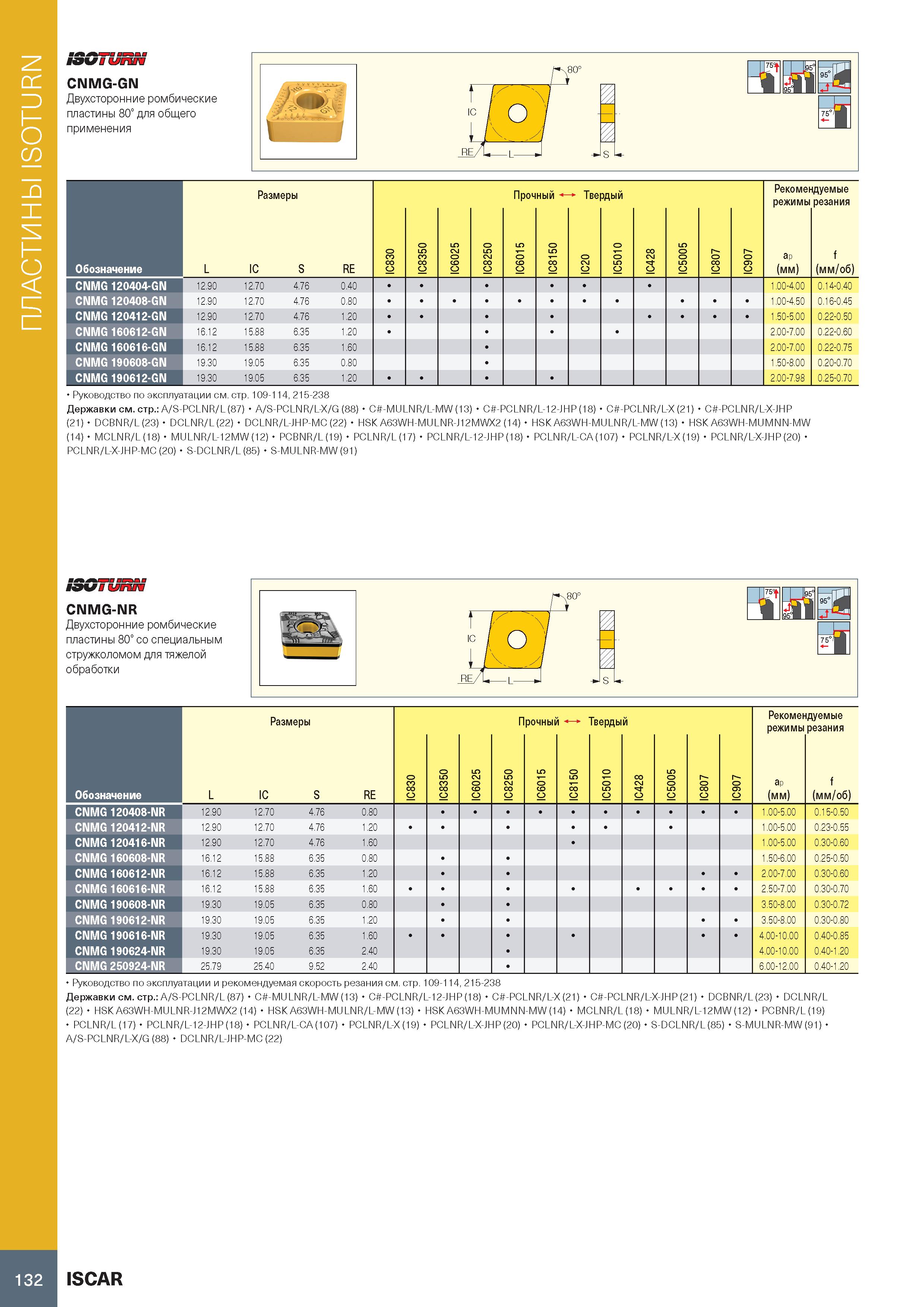

136 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.132

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 132 0136 Lab2u

ПЛАСТИНЫ ISOTURN м -zig DC3 q а ючпояшю CNMG-GIM Двухсторонние ромбические пластины 80° для общего применения Обозначение L Размеры IC S RE о CO 00 LO CO 00 о LO CSJ о CO LO CSJ 00 о Проч LO о ный -о LO 00 о - Тве о CSJ о рдый LO о 00 CSJ '3- о LO LO о Г-" о 00 о г- о 05 о Рекомен режимы ар (мм) щуемые резания f (мм/об) CNMG 120404-GN 12.90 12.70 4.76 0.40 1.00-4.00 0.14-0,40 CNMG 120408-GN 12.90 12.70 4.76 0.80 1.00-4.50 0.16-0.45 CNMG 120412-GN 12.90 12.70 4.76 1.20 1.50-5.00 0.22-0.50 CNMG 160612-GN 16,12 15.88 6.35 1.20 2.00-7.00 0.22-0.60 CNMG 160616-GN 16,12 15.88 6.35 1.60 2.00-7.00 0.22-0.75 CNMG 190608-GN 19.30 19.05 6.35 0.80 1.50-8.00 0.20-0.70 CNMG 190612-GN 19.30 19.05 6.35 1.20 2.00-7.98 0.25-0.70 Руководство по эксплуатации см. стр. 109-114, 215-238 Державки см. стр.: A/S-PCLNR/L (87) A/S-PCLNR/L-X/G (88) C -MULNR/L-MW (13) C -PCLNR/L-12-JHP (18) С -PCLNR/L-X (21) С -PC LNR/L-X-J HP (21) DCBNR/L (23) DCLNR/L(22) DCLNR/L-JHP-MC (22) HSK A63WH-MULNR-J12MWX2 (14) HSK A63WH-MULNR/L-MW (13) HSK A63WH-MUMNN-MW (14) MCLNR/L(18) MULNR/L-12MW(12) PCBNR/L(19) PCLNR/L(17) PCLNR/L-12-JHP(18) PCLNR/L-CA(107) PCLNR/L-X(19) PCLNR/L-X-JHP(20) PC LNR/L-X-J HP-MC (20) S-DCLNR/L (85) S-MULNR-MW (91) S3GTURN CNMG-NR Двухсторонние ромбические пластины 80° со специальным стружколомом для тяжелой обработки Обозначение L Размеры IC S RE о со 00 LO со 00 о LO CSJ о п о LO CSJ 00 о рочньм LO о со LO Тверды LO о й 00 CSJ '3- о LO LO о г о 00 о Г"- о Рекомек режимы ар (мм) 1 дуемые резания f (мм/об) CNMG 120408-NR 12.90 12.70 4.76 0,80 . . . 1.00-5.00 0.15-0.50 CNMG 120412-NR 12.90 12.70 4.76 1,20 1.00-5.00 0.23-0.55 CNMG 120416-NR 12.90 12.70 4.76 1,60 1.00-5.00 0.30-0.60 CNMG 160608-NR 16.12 15.88 6.35 0,80 1.50-6.00 0.25-0.50 CNMG 160612-NR 16.12 15.88 6.35 1.20 2.00-7.00 0.30-0.60 CNMG 160616-NR 16.12 15.88 6.35 1,60 2.50-7.00 0.30-0.70 CNMG 190608-NR 19.30 19.05 6.35 0,80 3.50-8.00 0.30-0.72 CNMG 190612-NR 19.30 19.05 6.35 1,20 3.50-8.00 0.30-0.80 CNMG 190616-NR 19.30 19.05 6.35 1,60 4.00-10.00 0.40-0.85 CNMG 190624-NR 19.30 19.05 6.35 2,40 4.00-10.00 0.40-1.20 CNMG 250924-NR 25.79 25.40 9.52 2,40 6.00-12,00 0.40-1.20 Руководство по эксплуатации и рекомендуемая скорость резания см. стр. 109-114, 215-238 Державки см. стр.: A/S-PCLNR/L (87) C -MULNR/L-MW (13) C -PCLNR/L-12-JHP (18) C -PCLNR/L-X (21) С -PC LNR/L-X-J HP (21) DCBNR/L(23) DCLNR/L (22) HSK A63WH-MULNR-J12MWX2 (14) HSK A63WH-MULNR/L-MW (13) HSK A63WH-MUMNN-MW (14) MCLNR/L (18) MULNR/L-12MW (12) PCBNR/L (19) PCLNR/L (17) PCLNR/L-12-JHP (18) PCLNR/L-CA (107) PCLNR/L-X (19) PCLNR/L-X-JHP (20) PCLNR/L-X-J HP-MC (20) S-DCLNR/L (85) S-MULNR-MW (91) A/S-PCLNR/L-X/G (88) DCLNR/L-JHP-MC (22) 132 ISCAR
