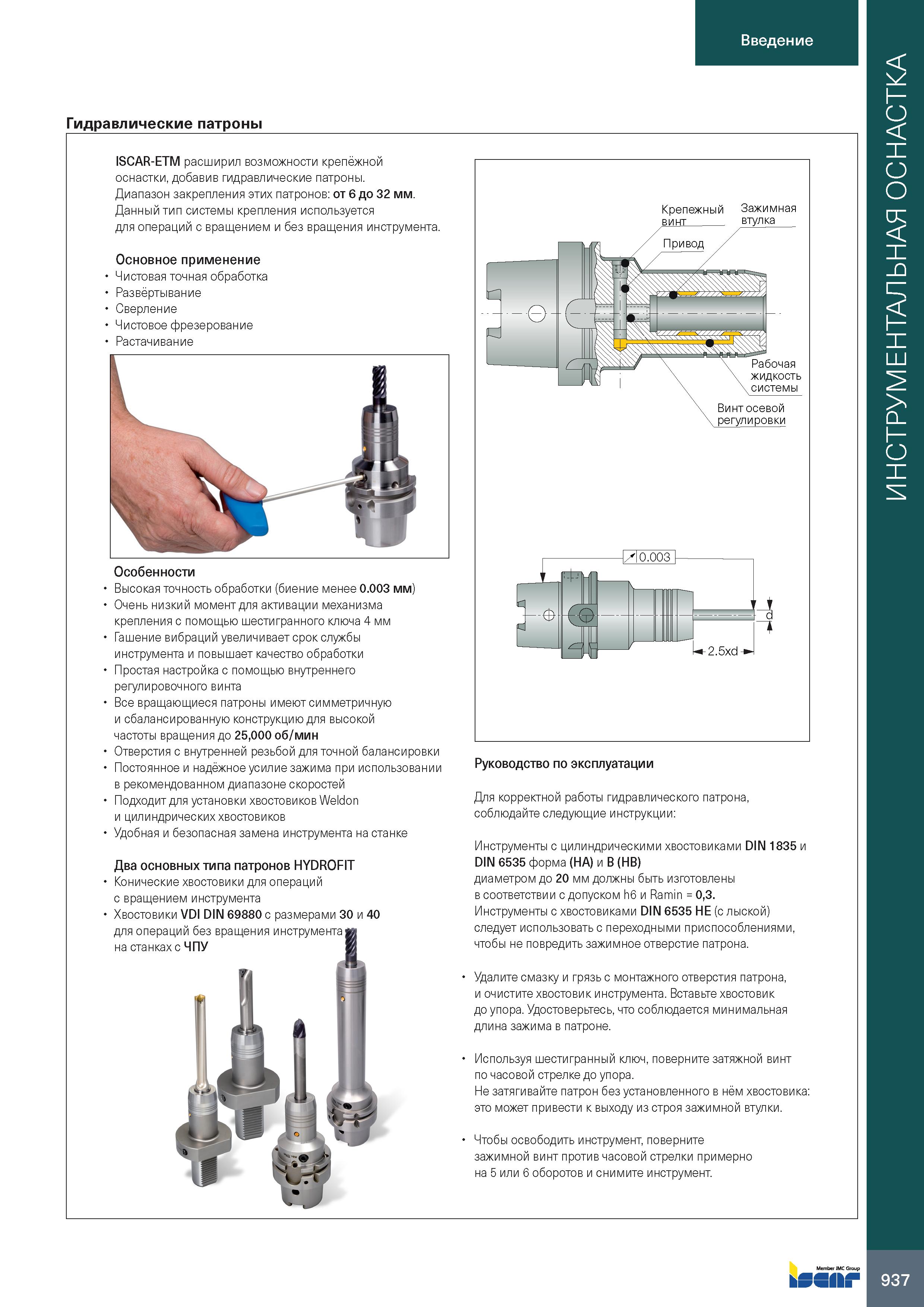

Введение Гидравлические патроны ISCAR-ETM расширил возможности крепёжной оснастки, добавив гидравлические патроны. Диапазон закрепления этих патронов: от 6 до 32 мм. Данный тип системы крепления используется для операций с вращением и без вращения инструмента. Основное применение Чистовая точная обработка Развёртывание Сверление Чистовое фрезерование Растачивание Особенности Высокая точность обработки (биение менее 0.003 мм) Очень низкий момент для активации механизма крепления с помощью шестигранного ключа 4 мм Гашение вибраций увеличивает срок службы инструмента и повышает качество обработки Простая настройка с помощью внутреннего регулировочного винта Все вращающиеся патроны имеют симметричную и сбалансированную конструкцию для высокой частоты вращения до 25,000 об/мин Отверстия с внутренней резьбой для точной балансировки Постоянное и надёжное усилие зажима при использовании в рекомендованном диапазоне скоростей Подходит для установки хвостовиков Weldon и цилиндрических хвостовиков Удобная и безопасная замена инструмента на станке Два основных типа патронов HYDROFIT Конические хвостовики для операций с вращением инструмента Хвостовики VDI DIN 69880 с размерами 30 и 40 для операций без вращения инструмента на станках с ЧПУ и Руководство по эксплуатации Для корректной работы гидравлического патрона, соблюдайте следующие инструкции: Инструменты с цилиндрическими хвостовиками DIN 1835 и DIN 6535 форма (HA) и B (HB) диаметром до 20 мм должны быть изготовлены в соответствии с допуском h6 и Ramin = 0,3. Инструменты с хвостовиками DIN 6535 HE (с лыской) следует использовать с переходными приспособлениями, чтобы не повредить зажимное отверстие патрона. Удалите смазку и грязь с монтажного отверстия патрона, и очистите хвостовик инструмента. Вставьте хвостовик до упора. Удостоверьтесь, что соблюдается минимальная длина зажима в патроне. Используя шестигранный ключ, поверните затяжной винт по часовой стрелке до упора. ньютон на метр хвостовика: это может привести к выходу из строя зажимной втулки. Чтобы освободить инструмент, поверните зажимной винт против часовой стрелки примерно на 5 или 6 оборотов и снимите инструмент. 937 ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА
