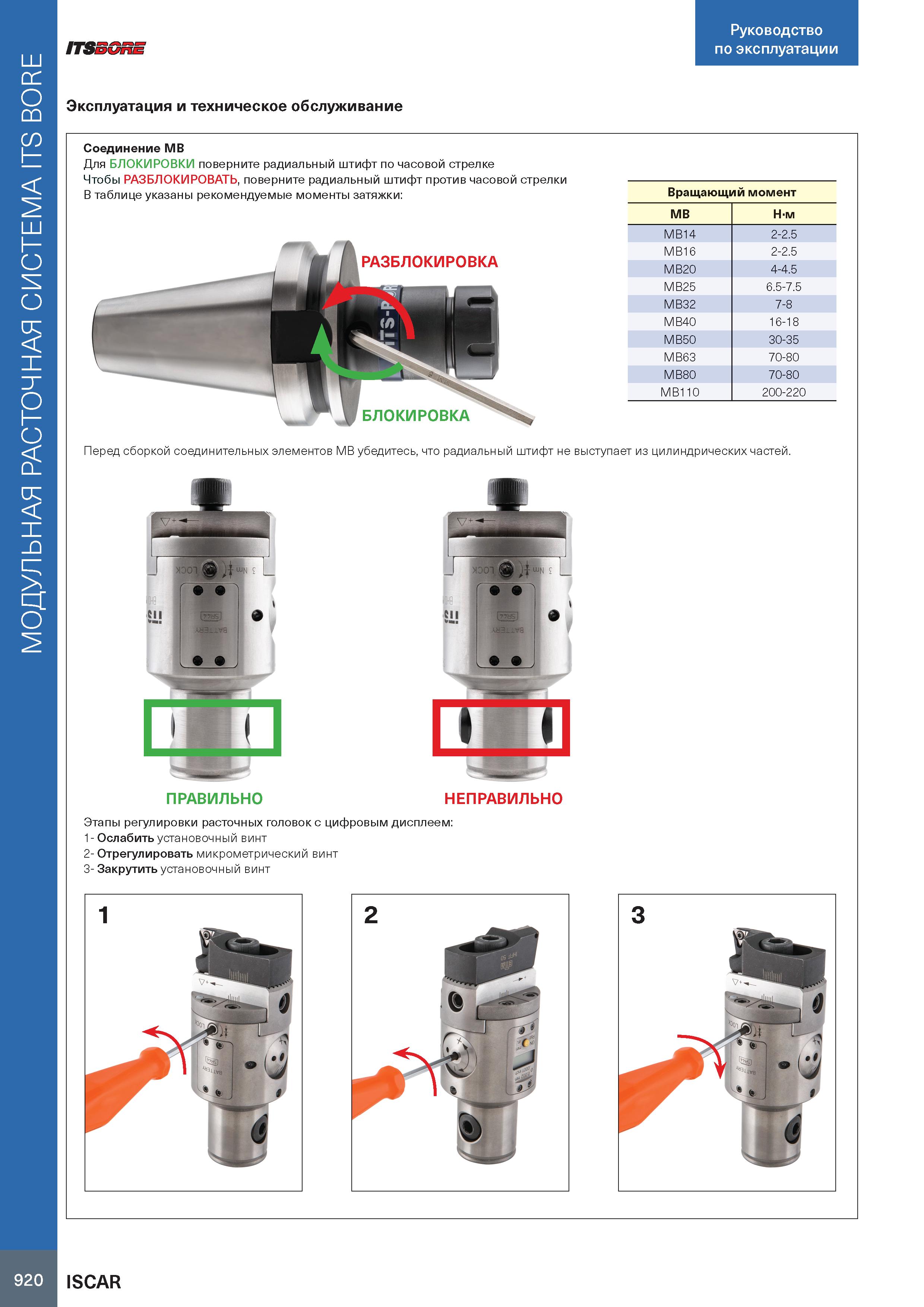

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 920 0924 Lab2u МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE Руководство по эксплуатации ITSSGRE Эксплуатация и техническое обслуживание Соединение MB Для БЛОКИРОВКИ поверните радиальный штифт по часовой стрелке Чтобы РАЗБЛОКИРОВАТЬ, поверните радиальный штифт против часовой стрелки В таблице указаны рекомендуемые моменты затяжки: РАЗБЛОКИРОВКА Вращающий момент MB ньютон на метр MB14 2-2.5 MB16 2-2.5 MB20 4-4.5 MB25 6.5-7.5 MB32 7-8 MB40 16-18 MB50 30-35 MB63 70-80 MB80 70-80 MB110 200-220 БЛОКИРОВКА Перед сборкой соединительных элементов MB убедитесь, что радиальный штифт не выступает из цилиндрических частей. с: ' ч .- ПРАВИЛЬНО Ш „I ньютон на метр дисплеем: 1- Ослабить установочный винт 2- Отрегулировать микрометрический винт 3- Закрутить установочный винт 920 ISCAR
