905 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.901

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 901 0905 Lab2u

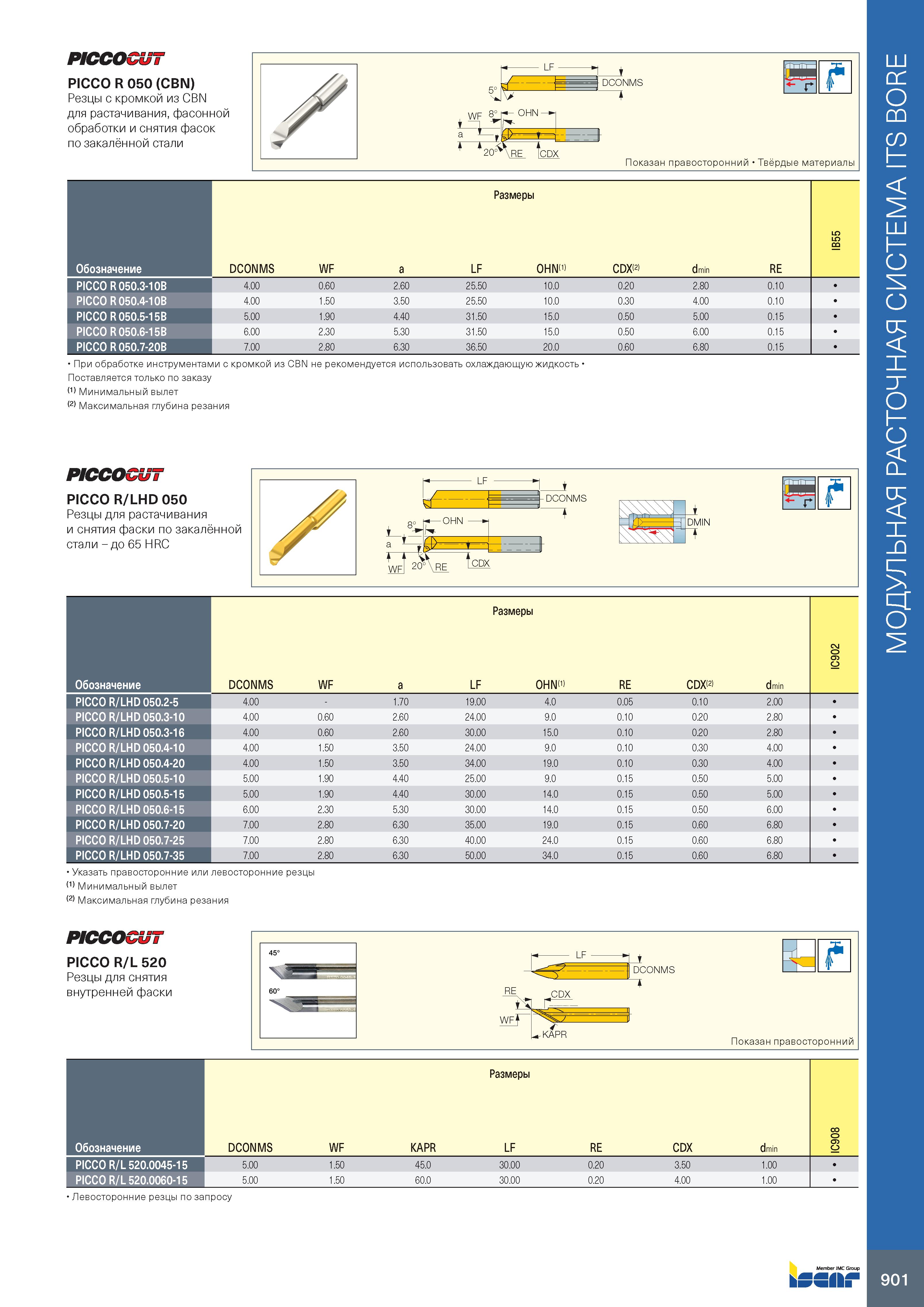

PICCOCUT PICCO R 050 (CBN) Резцы с кромкой из CBN для растачивания, фасонной обработки и снятия фасок по закалённой стали Обозначение Размеры IB55 DCONMS WF a LF OHN(1) CDX dmin RE PICCO R 050.3-10B 4.00 0.60 2.60 25.50 10.0 0.20 2.80 0.10 PICCO R 050.4-10B 4.00 1.50 3.50 25.50 10.0 0.30 4.00 0.10 PICCO R 050.5-15B 5.00 1.90 4.40 31.50 15.0 0.50 5.00 0.15 PICCO R 050.6-15B 6.00 2.30 5.30 31.50 15.0 0.50 6.00 0.15 PICCO R 050.7-20B 7.00 2.80 6.30 36.50 20.0 0.60 6.80 0.15 При обработке инструментами с кромкой из CBN не рекомендуется использовать охлаждающую жидкость Поставляется только по заказу (1) Минимальный вылет (2) Максимальная глубина резания PICCOCUT PICCO R/LHD 050 Резцы для растачивания и снятия фаски по закалённой стали - до 65 HRC Размеры Обозначение DCONMS WF a LF OHN(1> RE CDX dmin IC902 PICCO R/LHD 050.2-5 4.00 1.70 19.00 4.0 0.05 0.10 2.00 PICCO R/LHD 050.3-10 4.00 0.60 2.60 24.00 9.0 0.10 0.20 2.80 PICCO R/LHD 050.3-16 4.00 0.60 2.60 30.00 15.0 0.10 0.20 2.80 PICCO R/LHD 050.4-10 4.00 1.50 3.50 24.00 9.0 0.10 0.30 4.00 PICCO R/LHD 050.4-20 4.00 1.50 3.50 34.00 19.0 0.10 0.30 4.00 PICCO R/LHD 050.5-10 5.00 1.90 4.40 25.00 9.0 0.15 0.50 5.00 PICCO R/LHD 050.5-15 5.00 1.90 4.40 30.00 14.0 0.15 0.50 5.00 PICCO R/LHD 050.6-15 6.00 2.30 5.30 30.00 14.0 0.15 0.50 6.00 PICCO R/LHD 050.7-20 7.00 2.80 6.30 35.00 19.0 0.15 0.60 6.80 PICCO R/LHD 050.7-25 7.00 2.80 6.30 40.00 24.0 0.15 0.60 6.80 PICCO R/LHD 050.7-35 7.00 2.80 6.30 50.00 34.0 0.15 0.60 6.80 Указать правосторонние или левосторонние резцы (1) Минимальный вылет (2) Максимальная глубина резания PiCCOCUT PICCO R/L 520 Резцы для снятия внутренней фаски Размеры Обозначение PICCO R/L 520.0045-15 PICCO R/L 520.0060-15 DCONMS WF KAPR LF RE CDX 5.00 5.00 1.50 1.50 45.0 60.0 30.00 30.00 0.20 0.20 3.50 4.00 1.00 1.00 Левосторонние резцы по запросу d 901 МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE
